در بسیاری از فرایندهای صنعتی، جایی که سیال تحت فشار زیاد، دماهای متغیر و محیط خورنده در گردش است، اطمینان از قطع‌و‌وصل ایمن و بی‌نقص جریان اهمیت حیاتی پیدا می‌کند. شیرآلات فشار قوی استیل (High‑Pressure Stainless‑Steel Valves) نسل ویژه‌ای از شیرهای صنعتی‌اند که با تکیه بر آلیاژهای استنلس استیل 304 یا 316 و طراحی دقیق اجزا می‌توانند فشارهای کاری تا حدود ۶۰۰۰ psi (و در طراحی‌های خاص حتی بالاتر) را تحمل کنند. این خانواده از شیرها به دلیل مقاومت چشمگیر در برابر خوردگی، طول عمر بالا و هزینه مالکیت مناسب، برای پیمانکاران و ماشین‌سازان فعال در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی، آرایشی و خودروسازی گزینه‌ای اطمینان‌بخش به شمار می‌آیند.
جدول مقایسه اجمالی شیرآلات فشار قوی استیل با گزینه‌های متداول
| ویژگی کلیدی | شیر فشار قوی استیل 304/316 | شیر فولادی کربنی (Carbon Steel) | شیر چدنی (Cast Iron) | شیر برنجی (Brass) |
|---|---|---|---|---|
| فشار اسمی (Typical) | تا ۶۰۰۰ psi | تا ۳۰۰۰ psi | تا ۲۵۰ psi | تا ۶۰۰ psi |
| مقاومت به خوردگی | بسیار بالا – مناسب محیط اسیدی و نمکی | متوسط – نیازمند رنگ/پوشش | پایین – حساس به زنگ‌زدگی | متوسط |
| طول عمر میانگین | ۱۵–۲۵ سال | ۵–۱۰ سال | ۳–۷ سال | ۵–۸ سال |
| هزینه نگهداری سالانه | کم | متوسط | بالا | متوسط |
| بهداشت و پاکیزگی سطح | عالی – قابل CIP/SIP | پایین | پایین | متوسط |
| کاربردهای شاخص | نفت، گاز، غذا، دارو، مواد شیمیایی فعال | بخار، سیستم‌های گرمایشی | آب سرد شهری | خطوط هوا و آب کم‌فشار |
| بازگشت سرمایه (ROI) | بالا – به‌واسطه دوام و کاهش خرابی | متوسط | پایین | متوسط |

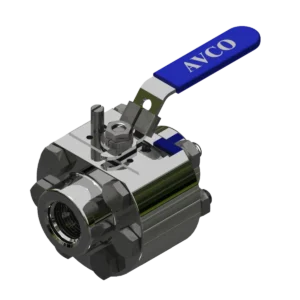

شیرآلات فشار قوی استیل چیست؟
شیر فشار قوی استیل، همان گونه که از نامش پیداست، ابزاری مکانیکی برای کنترل جریان سیالات تحت فشار زیاد است که از فولاد زنگ‌نزن (Stainless Steel) ساخته می‌شود. آلیاژ پایه در ۹۰ ٪ موارد AISI 304 یا AISI 316/316L است:
- استیل 304: حاوی 18 ٪ کروم و 8 ٪ نیکل، غیرمغناطیسی (نگیر) و مناسب محیط‌های عمومی با دمای حداکثر ۴۰۰ °م.
- استیل 316: افزوده شدن 2–3 ٪ مولیبدن موجب مقاومت بالاتر در برابر کلریدها، محیط دریایی و اسیدهای قوی می‌شود؛ انتخاب ایده‌آل برای صنایع غذایی و دارویی که تمیزی سطح، مقاومت به زنگ و قابلیت SIP اهمیت دارد.
شیرهای فشار قوی، علاوه بر جنس بدنه، در طراحی تریم، نشیمن‌گاه (Seat)، متریال واشرها و روش اتصال (NPT، BSP، SW، BW یا فلنجی مطابق ANSI/ASME) متفاوت از نمونه‌های عادی هستند تا تنش‌های فشاری و حرارتی را بدون نشت تحمل کنند.
انواع شیرآلات فشار قوی استیل
| نوع شیر | شرح کوتاه | موارد استفاده غالب |
|---|---|---|
| شیر توپی (Ball Valve) | مسیر مستقیم، قطع‌و‌وصل سریع، قابلیت Fire‑Safe | خطوط فرآیند نفت و گاز، لوله‌کشی دستگاه CIP |
| شیر سوزنی (Needle Valve) | تنظیم دقیق دبی، مقاوم به ضربه قوچ | سیستم‌های اندازه‌گیری و ابزار دقیق |
| شیر دروازه‌ای (Gate Valve) | افت فشار ناچیز، مناسب جریان یکپارچه | انتقال نفت خام، شبکه‌های آب دریا |
| شیر یکطرفه (Check Valve) | جلوگیری از برگشت جریان | پمپ‌های فشار قوی، بویلرها |
| شیر اطمینان (Relief/Safety Valve) | محافظت از تجهیزات در اضافه‌فشار | مخازن تحت فشار، راکتورهای شیمیایی |
| شیر دیافراگمی (Diaphragm Valve) | تماس سیال فقط با دیافراگم PTFE یا EPDM | فرآورده‌های استریل دارویی و غذایی |
مزایا و کاربردهای شیرآلات فشار قوی استیل
- مقاومت استثنایی در برابر خوردگی
حضور کروم، نیکل و در گرید 316 مولیبدن، لایه‌ای پسیو روی سطح تشکیل می‌دهد که در برابر کلریدها، اسیدهای آلی و نمک‌ها پایدار است. در نتیجه در فرآیندهای CIP با محلول 2 ٪ سود یا 1 ٪ نیتریک دچار زوال نمی‌شود. - تحمل فشار و دمای بالا
طراحی فورج شده بدنه و رزوه‌های عمیق، همراه با تست هیدرواستاتیک طبق API 598، اطمینان می‌دهد که شیر بدون تغییر شکل تا ۴۲۰ °م و فشارهای شوک لحظه‌ای دوام بیاورد. - سازگاری با استانداردهای بهداشتی
سطح داخلی صیقلی (Ra≤0.8 µm) اجازه تشکیل بیوفیلم را کاهش داده و برای خطوط استریل‌پذیر (SIP = 121–135 °م در 30 min) ایده‌آل است. بنابراین پیمانکاران صنایع لبنی، دارویی و آرایشی از رد محصول توسط واحدهای QC بین‌المللی در امان می‌مانند. - کاهش هزینه مالکیت
با کاهش دفعات تعویض و توقف خط تولید، هزینه سالانه نگهداری تا 40 ٪ نسبت به شیرهای فولادی کربنی پایین می‌آید، در حالی که ارزش بازفروش آلیاژ استیل خود بخشی از هزینه اولیه را برمی‌گرداند. - تنوع اتصال و ابعاد
از سایز ¼ اینچ برای ابزار دقیق تا 6 اینچ کلاس 6000 برای جریان اصلی، با اتصالات فلنجی ANSI B16.5، رزوه‌ای ASME B1.20.1 یا جوشی ASME B16.25 موجود است. - کاربردهای چندگانه
- واحد تفکیک و انتقال گاز شیرین/ترش
- خطوط CIP/SIP کارخانجات نوشیدنی و لبنی
- ایستگاه‌های تزریق شیمیایی و اسیدشویی
- سامانه‌های هیدرولیک پرس‌های خودروسازی
- واحدهای راکتور فشار بالای داروسازی
ویژگی‌ها و مشخصات فنی شیرآلات فشار قوی استیل
| مشخصه | محدوده یا مقدار معمول | استاندارد مرجع |
|---|---|---|
| آلیاژ بدنه | SS 304/304L – SS 316/316L – Duplex 2205 | ASTM A351/A182 |
| فشار اسمی (W.P.) | 3000، 4500، 6000 و 10 000 psi | ASME B16.34 |
| دمای عملکرد | ‑196 °م تا +425 °م | EN 1092‑1 |
| نوع اتصال | NPT, BSPP, SW, BW, Flanged | ASME B1.20.1، B16.11 |
| متریال نشیمن‌گاه | PTFE, PEEK, SS 316+stellite | API 608 |
| تست نشتی | هوای فشرده 6 بار در آب – هیدرواستاتیک 1.5×W.P. | API 598 |
| پوشش سطحی | Passive Pickling + Electro‑Polish | ASTM A967 |
سختی استیل 304 در حالت آنیل حدود 70 HRB است و در حالت کارسرد می‌تواند به 88 HRB برسد؛ استیل 316 کمی نرم‌تر (68 HRB) اما چقرمه‌تر است. انتخاب نسبتاً نرم‌تر بودن 316 برای نشیمن‌گاه‌های Metal‑to‑Metal مفید است، زیرا در برابر ضربه قوچ (Water Hammer) دچار ترک مویی نمی‌شود. الکترود استیل ۳۰۸ برای جوشکاری گرید 304 توصیه می‌شود، در حالی که الکترود استیل 316 یا 316L برای جوش‌های مقاوم به کلرید مناسب‌تر است.
تفاوت شیرآلات فشار قوی استیل با شیرآلات معمولی
- طراحی بدنه: در شیرهای معمولی، ضخامت بدنه بر اساس کلاس 150 یا 300 طراحی می‌شود، حال آن که در نسخه فشار قوی ضخامت و شکل فُرج‌شده طبق کلاس 2500 یا فشار 6000 psi تعیین می‌شود.
- تلورانس ماشین‌کاری: نشیمن‌گاه‌های شیر فشار قوی باید صافی سطح Ra≤0.4 µm داشته باشند تا تحت فشار زیاد نشتی صفر تضمین گردد.
- سیستم آب‌بندی: استفاده از حلقه‌های دوبل O‑Ring یا فنر Belleville در کنار رینگ پکینگ گرافیت توسعه یافته سبب می‌شود در شوک حرارتی آسیب نبیند.
- مواد پرکننده (Packing): در فشارهای بسیار بالا از گرافیت تقویت‌شده با فولاد ضد زنگ یا PTFE/Graphite Paste به‌جای حلقه PTFE خالص به کار می‌رود.
- قیمت اولیه: به طور معمول ۲٫۵ تا ۳ برابر شیرهای چدنی و ۱٫۷ برابر شیرهای فولادی کربنی است، اما با توجه به عمر ۲–۳ برابری عملاً هزینه چرخه عمر (LCC) پایین‌تر است.
- استاندارد تأییدیه: شیرهای فشار قوی معمولاً دارای گواهی NACE MR0175، CE PED و تست PMI مواد هستند؛ اما در خیلی از شیرهای معمولی این موارد الزامی نیست.

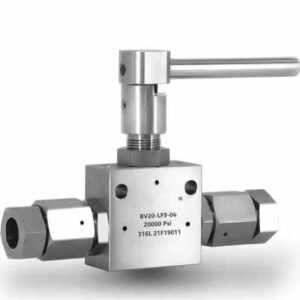

نکات مهم در انتخاب و خرید شیرآلات فشار قوی استیل
- تحلیل شرایط فرآیندی: فشار کاری، فشار تست، دمای حداقل و حداکثر، ماهیت سیال (خورنده، ویسکوز، حاوی جامد معلق) را دقیق ثبت کنید.
- گرید آلیاژ مناسب: اگر محیط شامل کلرید بالای 50 ppm یا تماس با اسیدهای آلی است، SS 316 را انتخاب کنید؛ در حضور اسید سولفیدی یا H₂S ممکن است نیاز به Duplex 2205 باشد.
- استاندارد ساخت و تست: حتماً از سازنده بخواهید گزارش تست هیدرواستاتیک، تأییدیه مواد (MTR) و آزمایش PMI ارائه دهد.
- سازگاری اتصالات: در خطوط موجود با رزوه NPT نمی‌توان شیر BSPP را نصب کرد؛ همین اشتباه ساده موجب ترک مویی در رزوه و نشت می‌شود.
- گارانتی و خدمات پس از فروش: برندهای معتبر بین‌المللی 18 ماه گارانتی عملکرد بی‌نقص و 10 سال تأمین قطعات دارند.
- صحابقت عملکرد: از سازنده بخواهید نمونه پروژه‌های اجراشده در صنعت مشابه را ارائه دهد؛ سوابق عملکردی به‌ویژه در صنایع دارویی و غذایی نشانگر پایش مستمر کیفیت است.
راهنمای نگهداری و تعمیر شیرآلات فشار قوی استیل
الف) نصب اولیه
- تمیزکاری خطوط با هوای خشک تا از ورود پلیسه و مایعات تمیزکننده جلوگیری شود.
- استفاده از نوار تفلون یا خمیر رزوه مخصوص استیل؛ خمیر حاوی سرب یا روی به لایه پسیو آسیب می‌زند.
- محک‌کردن گشتاور بستن با استفاده از ترک‌رِنچ طبق مشخصات تولیدکننده؛ سفت‌کردن بیش از حد رزوه می‌تواند منجر به مرگ فلز (Gall‑ing) شود.
ب) بازرسی دوره‌ای
| دوره زمانی | اقدامات کلیدی | ابزار |
|---|---|---|
| ماهانه | بازدید نشتی ظاهری، چک کردن عملکرد دستی | چراغ قوه، ردیاب گاز |
| سه‌ماهه | گریس کاری Stem با گریس سیلیکونی غذایی | گریس‌پمپ دستی |
| شش‌ماهه | تست عملکرد تحت فشار خط | کمپرسور هوا / پمپ تست |
| سالانه | باز کردن Packing و بررسی ساییدگی Seat | آچار بکس، ست O‑Ring |
| هر ۵ سال | تست هیدرواستاتیک 1.1×W.P. در کارگاه | پمپ هیدرولیک، محفظه تست |
توصیه کلیدی: هیچ‌گاه از برس یا اسکاچ فولادی برای پاک‌کردن رسوبات استفاده نکنید؛ اثر سایشی لایه پسیو را تخریب کرده و احتمال پوسیدگی حفره‌ای (Pitting) را بالا می‌برد. محلول 10 ٪ آب اکسیژنه و اسید سیتریک برای پاک کردن لکه‌های سطحی پیشنهاد می‌شود.
ج) تعمیرات متداول
- تعویض نشیمن‌گاه (Seat): در شیر توپی کلاس 6000 طی ۸–۱۰ هزار سیکل کامل، رینگ PTFE یا PEEK ساییده می‌شود. جایگزینی با Seat کیت اصلی هرچند گران‌تر است، اما عدم تطابق ابعادی قطعه متفرقه باعث افزایش گشتاور و شکستن Stem خواهد شد.
- رفع نشتی Stem: در 60 ٪ موارد شل‌شدن Gland Nut عامل است. با سفت‌کردن ¼ دور و در صورت تداوم نشتی، پکینگ PTFE/Graphite را تعویض کنید.
- ترک جوش: در خطوط دارای سیال سرد (زیر ‑40 °م) احتمال ترک حرارتی در جوش Butt‑Weld وجود دارد. تست PT و در صورت مشاهده نشتی، جوش مجدد با فیلر 308L بدون پیشگرم توصیه می‌شود.
سؤالات متداول
۱. شیرآلات فشار قوی استیل در چه صنایعی کاربرد دارند؟
تقریباً در تمام صنایعی که فشار >100 bar و محیط خورنده وجود دارد: نفت و گاز، پتروشیمی، خطوط فرآوری غذا و نوشیدنی، تولید دارو و واکسن، پالایشگاه‌ها، صنایع رنگ و رزین، واحدهای اسمز معکوس و… .
۲. عمر مفید شیرآلات فشار قوی استیل چقدر است؟
با رعایت برنامه نگهداری پیشنهاد‌شده، عمر مفید ۱۵ تا ۲۵ سال رایج است؛ برخی شیرهای SS 316 در سرویس بخار 12 bar حتی پس از ۳۰ سال هنوز در حال کارند.
۳. تفاوت شیرآلات فشار قوی استیل 304 با 316 چیست؟
316 حاوی مولیبدن است، مقاومت به حفره‌ای و پوسیدگی شکافی در محیط‌های کلریدی را 3–5 برابر 304 بالاتر می‌برد. در نتیجه برای آب دریا، مواد ضدعفونی کلریدی و مناطق ساحلی گزینه بهتری است.
۴. قیمت شیرآلات فشار قوی استیل نسبت به نمونه‌های دیگر چگونه است؟
به‌طور متوسط ۱٫۵ تا ۳ برابر شیرهای فولاد کربنی یا چدنی است؛ اما با کاهش توقف تولید و طول عمر دو برابر، هزینه کل مالکیت در بازه ۵ ساله ۱۵ تا ۳۰ ٪ پایین‌تر تمام می‌شود.
۵. چگونه بهترین شیرآلات فشار قوی استیل را انتخاب کنم؟
به مشخصات فرآیند (فشار، دما، جنس سیال)، نوع اتصال موجود، سطح استاندارد لازم (FDA، 3‑A، CE PED)، گواهی تست و سوابق عملکرد سازنده دقت کنید. پیشنهاد می‌شود پیش از سفارش، چک‌لیست فنی به همراه نقشه P&ID برای سازنده ارسال شود.
۶. نحوه نصب و نگهداری شیرآلات فشار قوی استیل چگونه است؟
از رزوه‌کاری تمیز، گشتاور کنترل‌شده، آزمایش نشتی اولیه و استفاده از گریس سیلیکونی بهداشتی غافل نشوید. برنامه بازرسی ماهانه و سرویس شش‌ماهه از بروز خرابی ناگهانی جلوگیری می‌کند.
۷. چه عواملی روی طول عمر و عملکرد شیرآلات فشار قوی استیل تأثیر می‌گذارد؟
کیفیت متریال (304 در مقابل 316)، دمای غیرمجاز، شوک فشار، کلریدهای بالا، تمیزکاری نادرست، روغن‌کاری نامناسب Stem و استفاده از واشرهای غیر‌اصلی. مدیریت این عوامل، عمر مؤثر شیر را به حداکثر می‌رساند.
جمع‌بندی
برای پیمانکاران صنایع غذایی، دارویی، آرایشی، خودروسازی و تأسیسات فرآیندی که دنبال راهکاری مطمئن، بهداشتی و بادوام جهت کنترل سیالات پرفشار هستند، شیرآلات فشار قوی استیل ترکیبی از کیفیت متریال، مهندسی دقیق و طول عمر بالا را ارائه می‌دهد. اگرچه بهای اولیه بالاتر به نظر می‌رسد، ولی با در نظر گرفتن هزینه‌های تعمیرات، توقف خط و تعویض‌های مکرر، انتخاب شیر استنلس استیل فشار قوی در درازمدت مقرون‌به‌صرفه خواهد بود. با توجه به مطالب بالا، می‌توانید با خیالی آسوده و آگاهی فنی لازم به سراغ خرید، نصب و بهره‌برداری از این تجهیزات بروید و از مزایای امنیت عملیاتی و بازگشت سرمایه مطمئن بهره‌مند شوید.
