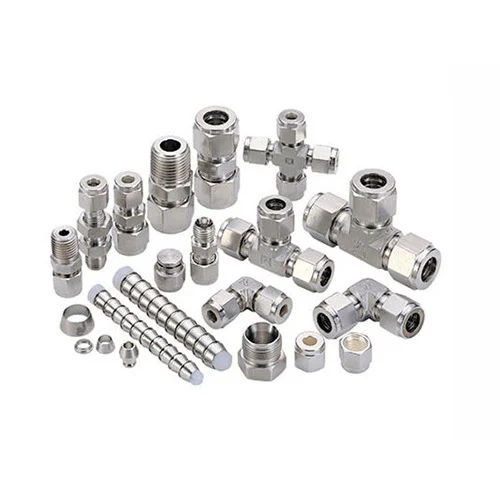

در صنایع فرایندیِ حساس—از خطوط پر فشارِ مایعات غذایی تا تجهیزات پر شتاب آزمایشگاه‌های آرایشی و دارویی—هر درز و اتصال می‌تواند ضامن ایمنی سرمایه و جان اپراتور باشد. هدف این مقاله آن است که پیمان‌کاران، ماشین‌سازان و تیم‌های بازرگانیِ فعال در حوزه‌های لبنی، دارویی، غذایی و خودروسازی بتوانند با دیدی روشن، اتصالات فشار قوی مناسب را برای سیستم‌های بالای ۵ ۰۰۰ psi برگزینند؛ اتصالاتی که در برابر نشتی، لرزش‌های مخرب و شرایط خورنده سر سختانه ایستادگی می‌کنند، اما در عین حال به‌سادگی مونتاژ، دمونتاژ و مجدداً ری-تایت می‌شوند.
جدول مقایسه فشرده اتصالات فشار قوی
| نوع اتصال | فشار کاری مرجع | محدوده دما* | متریال متداول | استاندارد/کد | مزیت کلیدی |
|---|---|---|---|---|---|
| Cone & Thread (MP) | تا 20 000 psi | -423 °F تا 1200 °F | 316 SS، دوبلکس | Parker MP / Autoclave MT | رزوه چپ/راست ضد چرخش |
| JIC 37° Flare | تا 10 000 psi | -65 °F تا +600 °F | 316 SS، فولاد کربن | SAE J514 | دسترسی جهانی قطعات |
| NPT/NPTF فشارقوی | 10–15 k psi | -65 °F تا +450 °F | 316 SS، CS | ASME B1.20.1 / B31.3 | ساده و کم‌هزینه |
| O-Ring Face Seal (ORFS) | 6 000 psi | -40 °F تا +250 °F | 316 SS، CS | SAE J1453 | بدون Over-Torque |
| QD Flat-Face ISO 16028 | 5 000 psi (Burst 20 k) | -40 °F تا +250 °F | 316 SS، CS | ISO 16028 | جداسازی بدون ریزش |
| فلنج SAE Code 62 | 6 000 psi | -20 °F تا +450 °F | 316 SS، CS | SAE J518 | جذب شوک هیدرولیک |
| Bite-Type DIN 24° | متناسب با لوله | -40 °F تا +400 °F | 316 SS، CS | DIN 2353 | عدم نیاز به O-Ring |
| جوشی دائمی | تا > 60 k psi | وابسته به متریال | 316 SS، Inconel | ASME B31.3 | حذف تمام مسیر نشتی |
- دمای مجاز اجزای آب-بندی یا فلز مبنا—هر کدام محدودتر باشد—ملاک طراحی است.
اتصالات مخروطی-رزوه‌ای (Cone & Thread)
سازوکار آب‌بندی
در این فناوری، سر لوله یا نیپل به زاویه ۶۰° تراشیده و با یک مهره و غلاف رزوه‌ای (left-hand/right-hand) تحت پیش‌تنیدگی قرار می‌گیرد. سطح تماس فلزی به فلزی، مسیرِ مستقیمی برای سیال باقی نمی‌گذارد؛ در نتیجه نشتی در فشارهای تا ۲۰ هزار psi عملاً صفر می‌شود.
مزایا برای کاربر
- تحمل فشار و دما: گرید 316 SS قادر است از -423 °F تا +1200 °F، فشار ۱٬۳۷۰ bar را تاب بیاورد.
- مقاومت در برابر لرزش: چفت دو گانه رزوه چپ/راست از چرخش ناخواسته در سرویس سیکلی جلوگیری می‌کند.
- قابلیت سرویس: پس از چندین بارد مونتاژ، کافی است نوک مخروط دوباره لپ-سیٹ شود تا اتصال نو شود.
هشدار طراحی
اگر سیستم حاوی پالس‌های فشار با دامنه بالا باشد، انتخاب دوبلکس SS به جای 316 می‌تواند عمر خستگی را تا ۳ برابر افزایش دهد.
اتصالات جیک 37° (JIC Flare)
چرا هنوز محبوب است؟
اتصال جیک با زاو‌یۀ 37° بر خلاف تصور عموم صرفاً یک اتصال هواپیماسازی نیست؛ نسخه استیل آن در سایز ⅛″ تا 2″ تا ۱۰ هزار psi شهرت دارد و در خطوط واتر-بلاستِ پاک‌سازی قالب‌های لبنی یا تجهیزات CIP صنایع دارویی به‌وفور دیده می‌شود.
پاسخ به نگرانی‌های رایج
- نشتی: تماس فلر و نر مؤلفه متال-تو-متال است، ولی در فشارهای چرخه‌ای توصیه می‌شود از آستین پشتیبان (Sleeve) استفاده کنید تا به جای لوله، Sleeve تغییر شکل دهد.
- استاندارد: SAE J514 مشخصات دقیق متریال، فشار و تست هیدرولیک را ارائه می‌دهد.
- دمونتاژ: هر بار Over-Torque می‌تواند فلر را خط‌دار کند؛ در صورت مشاهده چاله یا ترک سطحی، تعویض کنید.
اتصالات رزوه‌ای NPT/NPTF فشارقوی
مزیت سادگی؛ دام تله نشتی
رزوه مخروطی NPTF سری P پارکر در قطر ¼″ تا 1″ برای ۱۰ هزار psi رتبه‌بندی شده است. آب-بندی از طریق درگیری رزوه است—نه مثل ORFS با سیل کافی—لذا خستگی رزوه در سیکل بالا خطرناک است.
| گام عملی برای کاهش نشتی در NPT | توضیح |
|---|---|
| استفاده از نوار PTFE تا ۶ دور | از تجمع ذرات جلوگیری می‌کند |
| پوشش ضد گالینگ روی رزوه استیل | تورک مونتاژ را یکنواخت می‌کند |
| تعویض هر ۳ بار دمونتاژ | رزوه تغییر فرم‌یافته نشتی ایجاد می‌کند |
اتصالات O-Ring Face Seal (ORFS)
چرا برای صنایع غذایی ایده‌آل است؟
از آن‌جا که SAE J1453 الزام می‌کند سیل محدوده ORFS تنها با فشردن یک O-Ring روی سطح تخت حاصل شود، پس در باز و بسته کردن‌های مکرر، سطح فلز سالم می‌ماند و فقط O-Ring—که از FKM یا EPDM مناسب تا ۲۵۰ °F ساخته می‌شود—نیاز به تعویض دارد.
مقایسه ORFS و JIC در سیستم 10 k psi
| معیار | ORFS | JIC 37° |
|---|---|---|
| احتمال نشتی پس از ۱۰ بار دمونتاژ | بسیار کم | متوسط |
| تحمل لرزش عمودی | متوسط | بالا (با Sleeve) |
| حداکثر فشار کاری | ۶ ۰۰۰ psi | ۱۰ ۰۰۰ psi |
| زمان مونتاژ | سریع | متوسط |
توصیه: اگر فشار زیر ۶ k psi و نشتی سیال آلودگی بهداشتی ایجاد می‌کند، ORFS مقدم است.
کوپلینگ‌های کوئیک‌دیسکانکت فلت‌فیس ISO 16028
ایمنی اپراتور
درگاه تخت (Flat-Face) با ولو دوبل هر دو سمت، هنگام جداسازی هیچ حجمی از سیال را تخلیه نمی‌کند؛ این ویژگی به‌ویژه برای خطوط روغنی دستگاه‌های پرکُن لبنی و پرس‌های آرایشی که حول اپراتور می‌چرخند حیاتی است.
- فشار کاری: ۵ ۰۰۰ psi
- ترکیدگی: ۲۰ ۰۰۰ psi
- دمای آب-بندی: -40 °F تا +250 °F
نکته اقتصادی
در خطوط چندمنظوره، عمر O-Ring این کوپلینگ‌ها با روان‌کننده سیلیکونی غذایی تا ۲ برابر می‌شود و هزینه توقف خط کاهش می‌یابد.
اتصالات فلنجی SAE Code 62
مخصوص شوک‌های فشار
فلنج Code 62 با چهار پیچ، آچارخور یکنواخت و آب‌بندی O-Ring، انتخاب پیش‌فرض برای سیستم‌های ۶ k psi با شوک ۱۵ k psi است؛ مثلاً مدار هیدروستاتیک ماشین پرکن لبنی که هنگام استارت/استاپ ناگهانی، فشار جهشی تولید می‌کند.
مزایا
- سرویس سریع: نیاز به باز کردن لوله نیست؛ کافی ست بلوک فلنج‌گیر آزاد شود.
- گزینه سایز بزرگ: تا ۳″ قطر اسمی در دسترس.
اتصالات فشاری (Bite-Type DIN 24°)
بدون O-Ring، بدون دغدغه ناسازگاری شیمیایی
حلقه برشی (Bite Ring) در اولین تورکِ مونتاژ، به لوله گاز می‌گیرد و اتصال فلزی دائمی ولی جداشدنی ایجاد می‌کند. چون خبری از الاستومر نیست، در سیالات خورنده یا حلال‌های پاک‌سازی CIP برتری ویژه دارد.
برای لوله استیل با رده فشاری ۴۰۰ bar، محدوده طراحی اتصال نیز ۴۰۰ bar است—معادلی ساده اما مهم برای واحد مهندسی.
اتصالات جوشی دائمی برای فشارقوی
جایی‌که فشار از ۶۰ k psi فراتر می‌رود (مثلاً شستشوی فوق‌فشار قطعات هوافضا)، تنها گزینه معقول، Socket-Weld یا Butt-Weld تمام نفوذ است. تست رادیوگرافی و هیدرواستاتیک پر فشار طبق ASME B31.3 الزامی است. حذف کامل رزوه و O-Ring، ریسک نشتی و خستگی را تقریباً صفر می‌کند—به‌شرط جوشکار ماهر و WPS معتبر.
راهنمای سریع انتخاب اتصال مناسب
| سناریو کاربردی | پیشنهاد اول | دلیل |
|---|---|---|
| سیستم هیدرولیک ۶ k psi با شوک | SAE Code 62 | مقاومت به پیک فشار |
| خط لبنی قابل شستشو زیر ۶ k psi | ORFS استیل 316 | آب-بندی بهداشتی بدون ریزش |
| مدار نیتروژن مایع -250 °F | Cone & Thread دوبلکس | تحمل دمای کرایوژنیک |
| پلتفرم تست خودرو ۱۰ k psi | JIC با Sleeve | تأمین قطعه سریع و ارزان |
| شلنگ گان واتر-بلاست ۱۵ k psi | NPT فشارقوی | وزن کم و سادگی |
| شیر تغذیه راکتور 60 k psi | جوشی دائمی Inconel | حذف مسیر نشتی |
سؤال‌های متداول (FAQ)
۱. تفاوت عملکردی NPT و JIC در سیستم‌های ۱۰ k psi چیست؟
پاسخ: NPT روی رزوه مخروطی متکی است و در سیکل فشار زیاد دچار خستگی می‌شود، در حالی‌که JIC به تماس فلر 37° وابسته است و اگر از Sleeve پشتیبان استفاده شود عمر خستگی بالاتری خواهد داشت. برای خطوط با دمونتاژ مکرر JIC ایمن‌تر است.
۲. چه زمانی ORFS را به جای JIC انتخاب کنم؟
زمانی که نشتی حتی چند قطره سیال—مثلاً روغن هیدرولیک روی کف سالن لبنی—قابل قبول نباشد و فشار زیر ۶ k psi باشد. O-Ring ORFS ریسک ریزش را تقریباً صفر می‌کند.
۳. چگونه حداکثر فشار مجاز Cone & Thread را محاسبه کنم؟
فرمول مرجع Parker:
P_max = (2 × S_uts × A_thread) / (π × D_outer²)
که S_uts مقاومت کششی متریال و A_thread سطح مؤثر رزوه است. جداول آماده در کاتالوگ MP اغلب نتایج را ساده کرده‌اند.
۴. آیا کوپلینگ‌های فلت فیس ISO 16028 هنگام قطع جریان، نشتی ایجاد می‌کنند؟
خیر. مکانیسم ولو دوبل با صفحات تخت تضمین می‌کند حجمی از سیال بیرون نپاشد؛ فقط آلودگی سطح خارجی باید پاک شود.
۵. برای محیط‌های با لرزش بالا کدام استاندارد اتصالات پیشنهاد می‌شود؟
فلر 37° JIC با آستین پشتیبان یا فلنج SAE Code 62 هر دو در آزمون خستگی لرزشی امتیاز بالایی دارند.
۶. چه موادی برای دمای بالای ۶۰۰ °C در اتصالات فشارقوی مناسب است؟
Inconel 625، Hastelloy C-276 و گرید 321 SS برای خدمات سوپر هیتر تا ۱۲۰۰ °F توصیه می‌شوند؛ O-Ringها باید از گرافیت انعطاف‌پذیر یا فلز نرم باشد.
جمع‌بندی
اکنون با درک تفاوت‌های عملکردی، استانداردی و اقتصادی هشت خانواده اصلی اتصالات فشار قوی، می‌توانید اتصال متناسب با پروژه بالای ۵ ۰۰۰ psi خود را—از مخازن لبنی تا واحد توزین آرایشی—با اطمینان بیشتری انتخاب کنید
