اهمیت آگاهی از ترک‌خوردگی تنشی در شیرآلات
ترک‌خوردگی تنشی (Stress Corrosion Cracking یا SCC) یکی از خطرناک‌ترین انواع خوردگی است که می‌تواند به شکست ناگهانی و غیرمنتظره قطعات فلزی منجر شود. در صنایعی مانند صنایع غذایی، دارویی، لبنی، آرایشی و خودروسازی، شیرآلات به عنوان اجزای کلیدی در معرض محیط‌های خورنده و تنش‌های مکانیکی قرار دارند. این شرایط می‌تواند خطر SCC را افزایش دهد، که نه تنها هزینه‌های تعمیر و نگهداری را بالا می‌برد، بلکه ممکن است ایمنی کارکنان و کیفیت محصول را به خطر بیندازد. آگاهی از این پدیده و روش‌های پیشگیری از آن برای پیمانکاران، تولیدکنندگان و بازرگانان این صنایع حیاتی است.
تعریف ترک‌خوردگی تنشی (Stress Corrosion Cracking)

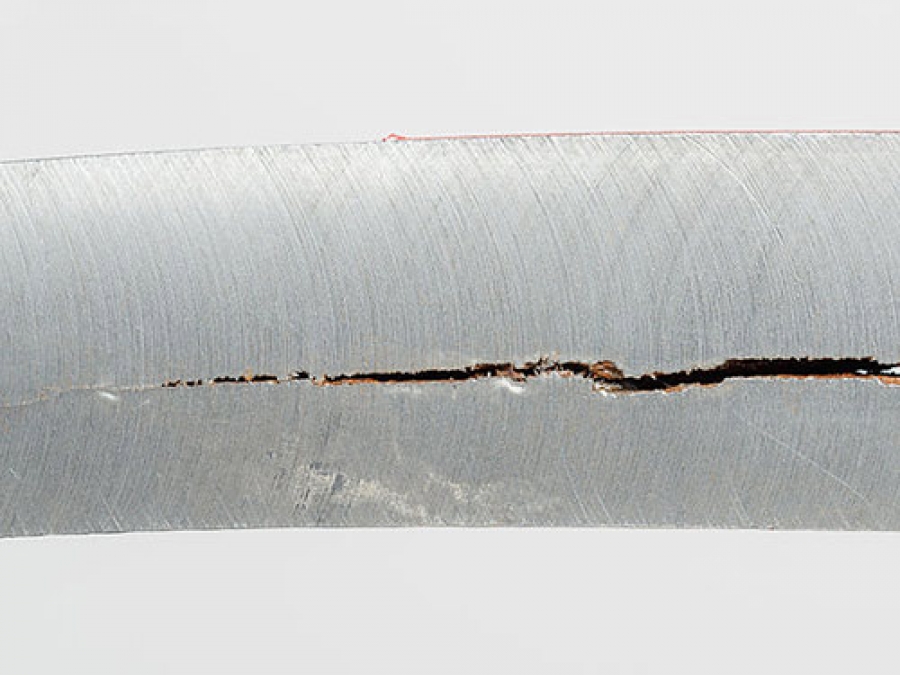

ترک‌خوردگی تنشی به ترک‌هایی اطلاق می‌شود که در اثر ترکیب تنش کششی و محیط خورنده در فلزات ایجاد می‌شوند . این نوع خوردگی معمولاً در آلیاژهایی مانند فولاد ضدزنگ آستنیتی، آلیاژهای مس و آلومینیوم در حضور یون‌های مهاجم مانند کلریدها رخ می‌دهد. برخلاف خوردگی یکنواخت که به تدریج ماده را از بین می‌برد، SCC می‌تواند به سرعت پیشرفت کند و بدون علائم ظاهری قابل‌توجه، باعث خرابی شود.
مکانیسم وقوع ترک‌خوردگی تنشی در شیرآلات
مکانیسم SCC شامل تعامل پیچیده‌ای بین تنش مکانیکی، محیط شیمیایی و ساختار فلز است. این فرآیند معمولاً با تشکیل ترک‌های میکروسکوپی آغاز می‌شود که تحت تأثیر تنش کششی و محیط خورنده گسترش می‌یابند. در شیرآلات، این ترک‌ها ممکن است در اثر فشار سیال، دماهای بالا یا تنش‌های باقیمانده از فرآیندهای تولید مانند جوشکاری ایجاد شوند. مدل‌های مختلفی برای توضیح این مکانیسم وجود دارد:
- مدل جذب: عوامل خورنده روی سطح فلز جذب شده و استحکام شکست را کاهش می‌دهند.
- مدل پارگی فیلم: لایه‌های اکسیدی روی فلز تحت تنش پاره شده و خوردگی را تسریع می‌کنند.
- مدل رشد عیوب موجود: عیوب اولیه در فلز به عنوان نقاط شروع ترک عمل می‌کنند .
انواع ترک‌خوردگی تنشی
ترک‌خوردگی بین‌دانه‌ای (Intergranular SCC)
در این نوع، ترک‌ها در امتداد مرز دانه‌های فلز رشد می‌کنند. این پدیده معمولاً در فلزاتی رخ می‌دهد که حساسیت‌زایی شده‌اند، مانند فولادهای ضدزنگ آستنیتی که در معرض دماهای بالا قرار گرفته‌اند. حساسیت‌زایی باعث رسوب کاربیدهای کروم در مرز دانه‌ها شده و مقاومت به خوردگی را کاهش می‌دهد . در شیرآلات، این نوع ترک‌خوردگی می‌تواند در محیط‌های حاوی کلرید یا اسیدهای پلی‌تیونیک رخ دهد.
ترک‌خوردگی درون‌دانه‌ای (Transgranular SCC)
در ترک‌خوردگی درون‌دانه‌ای، ترک‌ها از داخل دانه‌های فلز عبور می‌کنند. این نوع معمولاً در فلزات با استحکام پایین‌تر و در محیط‌های کلریدی شایع است. به عنوان مثال، فولاد ضدزنگ 316 در محیط‌های حاوی کلرید ممکن است دچار این نوع ترک‌خوردگی شود، که با الگوی ترک‌های شاخه‌دار “رعد و برق” قابل‌شناسایی است .
ترک‌خوردگی تحت تنش بستر محیطی (Hydrogen Embrittlement)
شکنندگی هیدروژنی زمانی رخ می‌دهد که هیدروژن اتمی به داخل فلز نفوذ کرده و باعث کاهش شکل‌پذیری و شکنندگی آن می‌شود. این پدیده می‌تواند در محیط‌های اسیدی یا در حضور سولفید هیدروژن (H2S) رخ دهد، که در صنایع نفت و گاز رایج است . در شیرآلات، این نوع ترک‌خوردگی ممکن است در اثر تماس با سیالات حاوی H2S ایجاد شود.
عوامل مؤثر در بروز SCC در شیرآلات
| عامل | توضیحات |
|---|---|
| تنش مکانیکی | تنش‌های کششی، چه اعمالی (از فشار سیال) و چه باقیمانده (از جوشکاری یا ماشین‌کاری)، SCC را تسریع می‌کنند. تنش‌های بالاتر از نصف تنش تسلیم خطرناک هستند. |
| شرایط شیمیایی محیط | محیط‌های حاوی کلریدها، pH کمتر از 4 یا بالاتر از 9، و حضور اکسیژن می‌توانند SCC را در فولادهای ضدزنگ مانند 316 تشدید کنند . |
| دما | دماهای بین 50 تا 150 درجه سانتی‌گراد برای فولادها بحرانی است و حساسیت به SCC را افزایش می‌دهد. |
روش‌های شناسایی و بازرسی
آزمون‌های غیرمخرب (NDT)
برای تشخیص زودهنگام SCC در شیرآلات، روش‌های غیرمخرب زیر توصیه می‌شود:
- تست مایعات نافذ (PT): برای شناسایی ترک‌های سطحی مناسب است.
- تست اولتراسونیک (UT): برای تشخیص ترک‌های عمقی و اندازه‌گیری آن‌ها استفاده می‌شود.
- تست ذرات مغناطیسی (MT): برای مواد فرومغناطیسی و ترک‌های سطحی کاربرد دارد .
- اندازه‌گیری پتانسیل الکتروشیمیایی: تغییرات پتانسیل می‌تواند نشانه‌ای از شروع خوردگی باشد.
شاخص‌های خرابی سطحی
نشانه‌های اولیه SCC شامل ترک‌های مورب سطحی، نشت‌های کوچک بدون دلیل و پوشش‌های ضعیف است. این علائم باید در بازرسی‌های دوره‌ای بررسی شوند.
راهکارهای جلوگیری و کنترل
انتخاب متریال مقاوم
انتخاب آلیاژهای مقاوم به SCC، مانند فولادهای ضدزنگ دوفازی یا آلیاژهای نیکل (مانند آلیاژ 20 یا 904L)، می‌تواند خطر را کاهش دهد. برای فولاد 316، که در محیط‌های کلریدی مستعد است، جایگزین‌های مقاوم‌تر توصیه می‌شود .
کنترل تنش
- عملیات حرارتی: برای کاهش تنش‌های باقیمانده پس از جوشکاری یا شکل‌دهی.
- طراحی مناسب: اجتناب از تمرکز تنش در نقاط بحرانی شیرآلات.
- کنترل عملیاتی: محدود کردن فشارهای عملیاتی به سطوح ایمن.
اصلاح محیط کار
- بازدارنده‌های خوردگی: استفاده از مواد شیمیایی برای کاهش خورندگی محیط.
- کنترل pH: حفظ pH در محدوده خنثی (4 تا 9).
- حذف یون‌های مهاجم: کاهش کلریدها یا اکسیژن در محیط .
- پ پوشش‌های ضدخوردگی: پوشش‌ها می‌توانند تا حدی مؤثر باشند، اما باید با سایر اقدامات همراه شوند.
مطالعه موردی: نمونه‌هایی از وقوع SCC در شیرآلات صنعتی
- شکست شیر توپی به دلیل SCC در پیچ‌ها: در یک مطالعه، پیچ‌های یک شیر توپی به دلیل قرار گرفتن در معرض محیط خورنده و سختی بالا دچار SCC شدند. این خرابی به نشت سیال و توقف تولید منجر شد .
- SCC در شیر کنترل جریان در محیط H2S: یک شیر کنترل جریان از جنس فولاد کربنی A216-WCC در محیط حاوی سولفید هیدروژن دچار ترک‌خوردگی شد. تحلیل‌ها نشان داد که ترکیبی از شکنندگی هیدروژنی و SCC عامل خرابی بود .
جمع‌بندی و توصیه‌های نهایی
برای محافظت از شیرآلات در برابر ترک‌خوردگی تنشی، ترکیبی از انتخاب مواد مناسب، کنترل تنش و اصلاح محیط ضروری است. بازرسی‌های منظم با روش‌های غیرمخرب و برنامه نگهداری دقیق می‌تواند از خرابی‌های پرهزینه جلوگیری کند. پیمانکاران و تولیدکنندگان باید شرایط عملیاتی را به دقت ارزیابی کرده و مواد مقاوم مانند فولادهای دوفازی را در نظر بگیرند، به‌ویژه برای محیط‌های کلریدی. آموزش کارکنان در مورد نشانه‌های اولیه SCC نیز می‌تواند ایمنی و عمر مفید تجهیزات را افزایش دهد.
سوالات متداول
- چگونه می‌توانم از وقوع ترک‌خوردگی تنشی جلوگیری کنم؟
با انتخاب متریال مناسب، کنترل تنش‌های اضافی و اصلاح محیط خورنده، مانند کاهش کلریدها یا استفاده از بازدارنده‌ها. - کدام بازرسی غیرمخرب برای تشخیص اولیه بهتر است؟
تست مایعات نافذ برای ترک‌های سطحی و تست اولتراسونیک برای ترک‌های عمقی مناسب هستند. - نشانه‌های اولیه SCC در شیرآلات چیست؟
پوشش‌های ضعیف، ترک‌های سطحی مورب و نشت‌های کوچک بدون دلیل می‌توانند نشانه SCC باشند. - آیا پوشش‌دهی ضدخوردگی مؤثر است؟
تا حدی مؤثر است، اما باید با کنترل محیط و تنش همراه باشد تا کارایی داشته باشد. - در چه بازه زمانی باید بازرسی دوره‌ای انجام داد؟
بسته به شرایط عملیاتی، معمولاً هر 6 تا 12 ماه یک‌بار بازرسی توصیه می‌شود.
