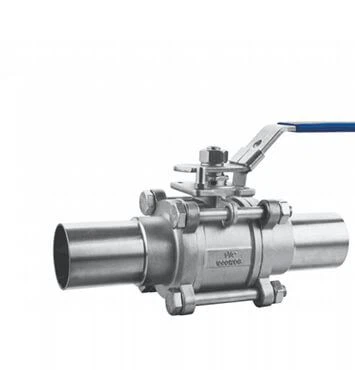

معرفی شیرآلات جوشی استیل
در بسیاری از فرایندهای صنعتی، کوچک‌ترین نشتی می‌تواند به توقف تولید، آلودگی محصول یا حتی حادثه‌ای جدی منجر شود. شیرآلات جوشی استیل دقیقاً برای پاسخ به این نیاز طراحی شده‌اند؛ یعنی اجزای قطع و وصل یا تنظیم سیال که بدنه و اتصالات آن‌ها از فولاد زنگ‌نزن ساخته و به‌جای پیچ و مهره یا رزوه، به لوله یا تجهیز بالادستی جوش می‌شوند. نتیجه، اتصالی یکپارچه، مقاوم به لرزش، فشار و خوردگی است که خیال پیمان‌کار و مدیر نگهداری را در بلندمدت راحت می‌کند.
استیل استفاده شده در این شیرآلات عمدتاً گریدهای 304L یا 316L است که درصد پایین کربن و وجود عناصر کروم، نیکل و در 316L مولیبدن، یک لایه پسیو پایدار در سطح فلز ایجاد می‌کند؛ لایه‌ای که به‌طور خودترمیم عمل کرده و از حمله محیط‌های خورنده جلوگیری می‌کند. به همین دلیل شیرآلات استیل در پاک‌ترین فرآیندهای دارویی تا خورنده‌ترین سکوهای نفتی نقش کلیدی دارند.
مزایای استفاده از شیرآلات جوشی استیل
-
آب‌بندی مطلق
جوش ذوبی پیرامون بدنه ولو عملاً راهی برای نفوذ سیال باقی نمی‌گذارد. در خطوط استریل CIP/SIP صنایع غذایی که آلودگی میکروبی واژگون‌کننده تولید است، این مزیت حیاتی است. -
دوام در برابر فشار و دما
ضریب انبساط حرارتی یکنواخت فولاد زنگ‌نزن و نبود واشر یا پیچ، پایداری مکانیکی را حتی زیر چرخه‌های شوک حرارتی تضمین می‌کند. مهندسان تأسیسات دارویی معمولاً تا 6 بار بخار اشباع (حدود 164 °C) را بدون افت عملکرد گزارش می‌کنند. -
مقاومت شیمیایی گسترده
از سود سوزآور تا اسید استیک، از شورابه‌های نمکی تا محلول کلریده، استیل 316L در گستره وسیعی از pH خنثی باقی می‌ماند. در صورت نیاز به مقاومت افزوده در برابر کلریدهای غلیظ، گرید 904L یا دوبلکس نیز موجود است. -
کاهش هزینه مالکیت (TCO)
افزایش 15 درصدی هزینه خرید در قیاس با شیرآلات چدنی یا برنجی، در برابر حذف توقفات تولید، کاهش تعویض قطعات مصرفی و عمر ۲‑۳ برابری، به‌سرعت بازگشت سرمایه را توجیه می‌کند. بخش بازرگانی بسیاری از کارخانه‌ها پس از یک دوره مالی متوجه صرفه اقتصادی می‌شوند. -
سازگاری با مقررات بهداشت
استانداردهای بین‌المللی مانند ASME BPE، 3‑A Sanitary Standards و EHEDG استفاده از اتصالات جوشی و سطوح صیقلی (Ra ≤ 0.8 µm) را الزام کرده‌اند. شیرآلات جوشی استیل با پولیش مکانیکی یا الکتروپولیش دقیقاً در همین چارچوب عرضه می‌شوند. -
سهولت تمیزکاری و استریل‌سازی
نبود حفره رزوه یا درز فلنجی یعنی خلأ نقاط تجمع باکتری و جرم. بنابراین زمان و مصرف مواد شیمیایی تمیزکننده کاهش می‌یابد. در خطوط لبنی، این امر مستقیماً روی عدد CFU و تاریخ مصرف محصول تأثیر مثبت می‌گذارد.محور مقایسه شیرآلات جوشی استیل شیرآلات رزوه‌ای یا فلنجی متداول روش اتصال جوش ذوبی کامل؛ بدون نشتی درز رزوه یا فلنج؛ مستعد تراوش درزها مقاومت به خوردگی بسیار بالا به دلیل استیل زنگ‌نزن 304/316 متوسط تا پایین؛ بسته به پوشش یا آلیاژ تحمل فشار / دما تا 100 بار و 400 °C (طبق طراحی صنعتی) معمولاً زیر 40 بار و 200 °C نیاز به تعمیرات دوره‌ای حداقل؛ اتصال یکپارچه جوشی تعویض پکینگ ها و گسکت‌ها رایج است هزینه اولیه به‌طور متوسط 10–25 ٪ بالاتر پایین‌تر، اما با هزینه مالکیت بالاتر کاربردهای شاخص خطوط فرایندی صنایع غذایی، دارویی، نفت و گاز، آب فوق‌خالص سیستم‌های عمومی آبرسانی و تأسیسات ساختمانی دوام تخمینی بالای 20 سال در شرایط بهره‌برداری صحیح 5 – 10 سال (وابسته به شرایط خورنده)
نحوه نصب و استفاده از شیرآلات جوشی استیل
آماده‌سازی پیش از جوش
-
بازرسی چشمی: بدنه شیر نباید ترک ریخته‌گری، خراش عمیق یا آلودگی روغنی داشته باشد.
-
تمیزکاری سطح: استفاده از پارچه بدون پرز آغشته به استون یا الکل ایزوپروپیل.
-
تراز اتصال: تغییر زاویه بیش از 3° در خط لوله می‌تواند تنش جوش را افزایش دهد.
انتخاب روش جوشکاری
| فرایند | مزایا | محدودیت‌ها |
|---|---|---|
| TIG / GTAW | قوس پایدار، کنترل بالا روی حوضچه مذاب؛ ایده‌آل برای ریشه لوله نازک غذایی | سرعت کم؛ مهارت بالای اپراتور |
| MIG / GMAW Pulse | رسوب فلز بالا؛ مناسب خطوط قطور نفت و گاز | پاشش بیشتر، نیازمند سنگ‌زدن پس‌جوش |
| Orbital Welding | یکنواختی تکرارپذیر؛ مستندسازی پارامترها برای GMP | سرمایه‌گذاری اولیه بالا |
پس از جوش، Passivation با اسید نیتریک یا سیتریک انجام و سپس مغزه شکست هیدرواستاتیک معادل 1.5 برابر فشار طراحی تست می‌شود. گزارش Welding Procedure Specification (WPS) و Procedure Qualification Record (PQR) باید به واحد تضمین کیفیت تحویل گردد.
راه‌اندازی و بهره‌برداری
-
اطمینان از باز بودن کامل ولو پیش از شارش اولیه.
-
افزایش تدریجی فشار (Ramp‑up) برای جلوگیری از شوک ناگهانی.
-
ثبت منحنی افت فشار (ΔP) در دبی نامی خط جهت پایش سلامت در طول زمان.
-
برنامه‌ریزی CIP/SIP منظم متناسب با جنس سیال و دمای کارکرد.
تفاوت شیرآلات جوشی استیل با شیرآلات معمولی
-
اتصال: در شیرهای رزوه‌ای، آب‌بندی متکی به نوار تفلون یا خمیر درزگیر است؛ در فلنجی، واشر و گسکت‌ها وظیفه آب‌بندی دارند. هر دوی این قطعات در معرض سایش، لهیدگی و کهنگی حرارتی هستند. شیر جوشی اما بدنه‌ای یکپارچه ارائه می‌دهد.
-
طراحی بهداشتی: در فودگِرِید، شعاع گوشه‌ها و زبری سطح اهمیت دارد. رزوه‌های داخلی هم‌واره نقاط مرده (Dead‐legs) ایجاد می‌کنند. در شیرهای جوشی، سطح داخلی با پولیش آینه‌ای تا زبری Ra 0.4 µm می‌رسد.
-
هزینه نگهداری: میانگین تعویض گسکت فلنج در خطوط ماده شوینده آرایشی هر شش ماه است؛ در مقابل شیر جوشی تنها به بازرسی دوره‌ای غیرمخرب (VT/PT) نیاز دارد.
-
ایمنی فرایند: در خطوط بخار 9 bar، شکست رزوه احتمال خروج ناگهانی بخار و سوختگی پرسنل را بالا می‌برد. اتصال جوشی خطر جداشدگی مکانیکی را حذف می‌کند.
کاربردهای شیرآلات جوشی استیل
-
صنایع غذایی و لبنی: خطوط پاستوریزاسیون شیر، تولید پنیر UF، نوشیدنی‌های کم‑pH (نوشابه، آبمیوه).
-
صنایع آرایشی و بهداشتی: انتقال کرم پایه روغنی، شامپو و لوسیون با ویسکوزیته بالا که پاک‌کردن مواد از رزوه را دشوار می‌کند.
-
صنایع دارویی: سیستم Water for Injection (WFI)، لوپ آب خنثی، و خطوط تزریقی که طبقه‌بندی GMP A/B دارند.
-
نفت و گاز: خطوط اطمینان فشار بالا (HP), لوله‌کشی گاز شیرین و ترش، تزریق مواد شیمیایی ضدخورنده.
-
خودروسازی: واحدهای پوشش فسفاته و رنگ الکترودپوزیشن که در آن سیال‌های اسیدی فلزات رایج را تخریب می‌کند.
-
سیستم‌های آبرسانی صنعتی: آب فوق‌خالص دیونایز شده در واحدهای نیمه‌هادی و نیروگاه‌های سیکل ترکیبی.
نکات مهم در انتخاب شیرآلات جوشی استیل
-
گرید آلیاژی مناسب: برای محیط با کلرید بالای 500 ppm، گرید 316L حداقل انتخاب است؛ برای محیط کلریدی داغ، دوبلکس 2205 یا سوپردوبلکس 2507 را مدنظر قرار دهید.
-
گواهی‌نامه‌های معتبر: تأمین‌کننده باید Material Test Certificate نوع 3.1 EN 10204 ارائه دهد؛ در صنایع دارویی، FDA و در غذایی، استاندارد EHEDG ضروری است.
-
سطح نهایی (Finish): برای خطوط استریل حداقل mechanical polish تا Ra ≤ 0.8 µm، برای WFI، electropolish تا Ra ≤ 0.4 µm توصیه می‌شود.
-
نوع عملگر (Actuator): دستی، پنوماتیکی یا الکتریکی. در خطوط پرخطر، عملگر فنری – برگشت Fail‑Safe خطر را کاهش می‌دهد.
-
تأمین قطعات یدکی: هرچند احتمال خرابی کم است، اما وجود کیت پکینگ و سیل اورینگ مخصوص (در نوع توپی Valve) به کاهش توقفات نابهنگام کمک می‌کند.
-
خدمات پس از فروش: قابلیت آموزش جوشکار، اعزام کارشناس برای تست نشتی و ارائه دستورالعمل IQ/OQ برای واحد مستندسازی کارخانه، ارزش افزوده واقعی است.
سوالات متداول
۱. شیرآلات جوشی استیل چیست و چه تفاوتی با شیرآلات معمولی دارد؟
شیرآلات جوشی استیل با بدنه زنگ‌نزن و اتصال ذوبی به خط لوله ساخته می‌شوند. در نتیجه درز جداشونده (رزوه یا فلنج) ندارند و نسبت به شیرآلات معمولی، نشتی، خوردگی و هزینه نگهداری بسیار کمتری خواهند داشت.
۲. چگونه می‌توانیم شیرآلات جوشی استیل با کیفیت انتخاب کنیم؟
به تأمین‌کننده‌ای مراجعه کنید که گواهی آزمون مواد 3.1، گزارش جوش WPS/PQR، پرداخت سطحی مطابق استاندارد فرایند شما و تست هیدرواستاتیک را به‌صورت مستند ارائه دهد. همچنین سابقه پروژه‌های موفق در صنعت شما نشانه مهمی است.
۳. آیا نصب شیرآلات جوشی استیل به تخصص نیاز دارد؟
بله. جوشکاری فولاد زنگ‌نزن به کنترل دقیق حرارت و پاسیو مجدد نیاز دارد؛ بنابراین حضور جوشکار دارای گواهینامه بین‌المللی (AWS D18.1 برای فرایندهای بهداشتی یا ISO 9606‑1 برای فرایند عمومی) توصیه می‌شود.
۴. چرا از استیل برای تولید شیرآلات استفاده می‌شود؟
استیل 304L/316L ترکیبی از استحکام، مقاومت به خوردگی، قابلیت پولیش بهداشتی و پایداری مکانیکی در دما و فشار بالا را ارائه می‌کند؛ مزایایی که فلزاتی چون برنج یا چدن فاقد آن هستند.
۵. آیا شیرآلات جوشی استیل قابل استفاده در شرایط خاص مانند دمای بالا هستند؟
بله. بسته به طراحی و گرید آلیاژی، تحمل دمایی تا 400 °C و فشارهای بیش از 100 bar امکان‌پذیر است. در موارد فراتر، انتخاب آلیاژهای نیکل‑پایه یا سوپردوبلکس راهکار بعدی است.
نتیجه گیری
شیرآلات جوشی استیل، راهکاری پایدار برای تمام صنایعی است که «اطمینان» در آن حکم کلید موفقیت را دارد؛ از یک خط استریل دارویی تا یک حلقه تزریق شیمیایی در میدان گازی دورافتاده. اگرچه هزینه اولیه کمی بالاتر از گزینه‌های معمول است، اما عمر طولانی، حذف نشتی، کاهش ایستگاه‌های پایش و انطباق کامل با مقررات، آن را به سرمایه‌گذاری هوشمندانه برای بازرگانی هر کارخانه بدل می‌کند. هنگام انتخاب، به گرید آلیاژی، استانداردهای بهداشتی، مستندات جوش و خدمات پس از فروش توجه ویژه داشته باشید تا سال‌ها با خیالی آسوده از بهره‌وری خط خود لذت ببرید.
