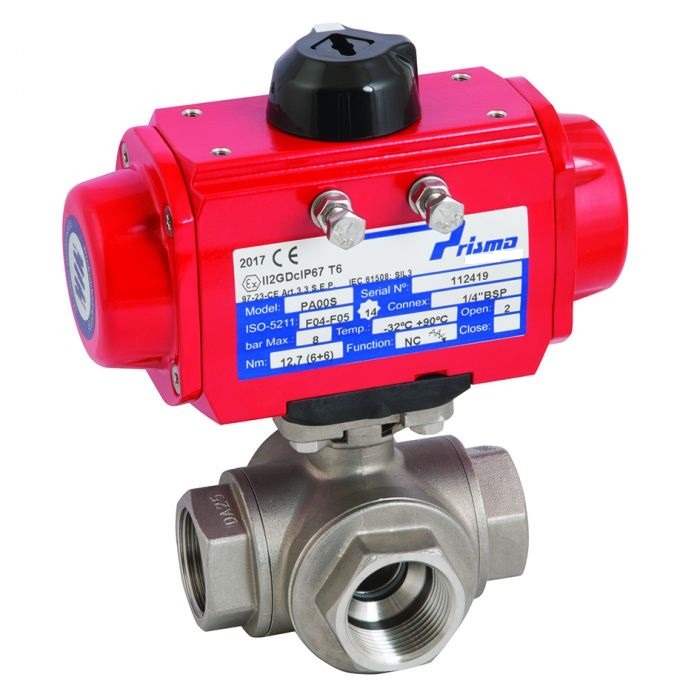

شیر پنوماتیکی استیل و جایگاه آن در صنعت
شیرهای پنوماتیکی استیل به دلیل مقاومت بالا در برابر خوردگی و دوام طولانی، در صنایع حساس مانند صنایع غذایی، دارویی، آرایشی، لبنی و شیمیایی جایگاه ویژه‌ای دارند. این شیرها با استفاده از هوای فشرده برای کنترل جریان سیالات یا گازها طراحی شده‌اند و به دلیل سرعت بالا و ایمنی در محیط‌های خطرناک، انتخابی ایده‌آل برای بسیاری از کاربردها هستند. بدنه این شیرها معمولاً از استنلس استیل 304 یا 316L ساخته می‌شود که مقاومت عالی در برابر خوردگی و شرایط سخت محیطی ارائه می‌دهد .
در صنایعی مانند تولید مواد غذایی یا دارویی، الزامات بهداشتی حیاتی هستند. شیرهای استیل با سطوح صاف و بدون خلل و فرج، از تجمع باکتری‌ها جلوگیری می‌کنند و به راحتی تمیز می‌شوند. در صنایع شیمیایی، ایمنی و سازگاری با سیالات خورنده از اهمیت بالایی برخوردار است. این ویژگی‌ها، شیرهای پنوماتیکی استیل را به گزینه‌ای مطمئن و کارآمد تبدیل کرده است.
اجزای تشکیل‌دهنده: بدنه استنلس استیل، محرک پنوماتیکی، آب‌بندها
شیرهای پنوماتیکی استیل از سه جزء اصلی تشکیل شده‌اند:
- بدنه استنلس استیل: بدنه معمولاً از استیل 304 یا 316L ساخته می‌شود. استیل 304 حاوی 18% کروم و 8% نیکل است و برای کاربردهای عمومی مناسب است. استیل 316L با افزودن 2-3% مولیبدن، مقاومت بیشتری در برابر خوردگی، به‌ویژه در محیط‌های حاوی کلرید یا اسید، ارائه می‌دهد . این ویژگی، 316L را برای صنایع دریایی یا شیمیایی ایده‌آل می‌کند.
- محرک پنوماتیکی: محرک با استفاده از هوای فشرده (معمولاً 4-6 بار) عمل می‌کند و گشتاور خروجی آن از 10 نیوتن‌متر تا چند هزار نیوتن‌متر متغیر است. محرک‌ها می‌توانند تک‌اثره (بازگشت فنری) یا دواثره باشند، که انتخاب آن‌ها به نیازهای کنترلی بستگی دارد .
- آب‌بندها: آب‌بندها از موادی مانند PTFE (برای دماهای -20 تا +180 درجه سانتی‌گراد) یا گرافیت (برای دماهای بالاتر) ساخته می‌شوند. این مواد از نشتی سیال یا هوا جلوگیری می‌کنند و برای کاربردهای بهداشتی مناسب هستند.
مکانیسم عملکرد شیرهای پنوماتیکی
شیرهای پنوماتیکی با استفاده از هوای فشرده عمل می‌کنند. هوای فشرده وارد محرک می‌شود و باعث حرکت مکانیکی (چرخشی یا خطی) می‌گردد که شیر را باز یا بسته می‌کند. دو نوع اصلی محرک وجود دارد:
- تک‌اثره: با هوای فشرده باز شده و با فنر بسته می‌شود، مناسب برای کاربردهای ایمنی که نیاز به حالت پیش‌فرض بسته دارند.
- دواثره: با هوای فشرده در هر دو جهت حرکت می‌کند، مناسب برای کنترل دقیق‌تر.
زمان باز و بسته شدن (Stroke Time) معمولاً بین 0.2 تا 1 ثانیه است، که این سرعت بالا، شیرهای پنوماتیکی را برای سیستم‌های کنترلی سریع ایده‌آل می‌کند .
دسته‌بندی بر اساس ساختار
شیرهای پنوماتیکی استیل بر اساس ساختار به انواع زیر تقسیم می‌شوند:
| نوع شیر | ویژگی‌ها | کاربردها |
|---|---|---|
| توپی (Ball) | افت فشار کم، مناسب برای کنترل روشن/خاموش، دوام بالا | آب، گاز، روغن، صنایع غذایی |
| پروانه‌ای (Butterfly) | ساختار فشرده، مناسب برای قطرهای بزرگ، هزینه کمتر | سیستم‌های HVAC، صنایع شیمیایی |
| انگل‌سیت (Angle Seat) | مناسب برای بخار و دماهای بالا، عمر طولانی | صنایع دارویی، بخار |
| دیافراگمی (Diaphragm) | طراحی بهداشتی، بدون تماس سیال با بدنه، مناسب برای تمیزکاری آسان | صنایع غذایی، دارویی |
هر نوع شیر برای کاربردهای خاصی طراحی شده است. به عنوان مثال، شیرهای دیافراگمی برای محیط‌های استریل و شیرهای توپی برای کنترل سریع جریان مناسب هستند .
مقایسه مزایا و معایب با شیرهای برقی و هیدرولیکی
برای انتخاب شیر مناسب، مقایسه با گزینه‌های برقی و هیدرولیکی ضروری است:
| نوع شیر | مزایا | معایب |
|---|---|---|
| پنوماتیکی | سرعت بالا، ایمن در محیط‌های قابل اشتعال، هزینه اولیه کمتر | نیاز به سیستم هوای فشرده |
| برقی | کنترل دقیق، مناسب برای اتوماسیون، بدون نیاز به هوای فشرده | کندتر، خطر در محیط‌های انفجاری |
| هیدرولیکی | نیروی بالا، مناسب برای فشارهای زیاد | پیچیدگی سیستم، خطر نشتی هیدرولیک |
شیرهای پنوماتیکی برای کاربردهایی که نیاز به سرعت و ایمنی دارند، مانند صنایع غذایی یا شیمیایی، مناسب‌تر هستند. شیرهای برقی برای سیستم‌های خودکار با کنترل دقیق و شیرهای هیدرولیکی برای فشارهای بالا توصیه می‌شوند .
معیارهای کلیدی انتخاب
انتخاب شیر پنوماتیکی استیل به عوامل زیر بستگی دارد:
- فشار: محدوده فشار کاری معمولاً 0.5 تا 10 بار است، اما برخی مدل‌ها تا 40 بار را تحمل می‌کنند.
- دما: دمای کاری متعارف از -20 تا +180 درجه سانتی‌گراد با آب‌بند PTFE است. برای دماهای بالاتر، از گرافیت استفاده می‌شود.
- متریال: استیل 316L برای سیالات خورنده و 304 برای کاربردهای عمومی مناسب است.
- گشتاور: گشتاور محرک باید با فشار سیستم هماهنگ باشد (10 Nm تا چند هزار Nm).
- سایز و استاندارد اتصال: اتصالات فلنجی یا دنده‌ای باید با استانداردهایی مانند ANSI 150/300 یا DIN PN16/40 مطابقت داشته باشند.
- الزامات بهداشتی/ایمنی: در صنایع غذایی و دارویی، شیر باید استانداردهای بهداشتی را رعایت کند.
استانداردها و کدهای مرجع
شیرهای پنوماتیکی استیل باید با استانداردهای بین‌المللی سازگار باشند:
- ISO 5211: استاندارد نصب محرک روی شیر، که امکان تعویض محرک‌ها را فراهم می‌کند .
- ANSI/ASME: استانداردهای فشار و اتصالات فلنجی (مانند ANSI 150/300).
- DIN: استانداردهای اروپایی برای اتصالات و فشار (مانند PN16/40).
رعایت این استانداردها تضمین‌کننده ایمنی و سازگاری شیر با سیستم‌های صنعتی است.
نکات نصب و راه‌اندازی امن و بهینه
برای نصب صحیح شیر پنوماتیکی استیل، نکات زیر را رعایت کنید:
- ترازبندی: شیر باید در جهت صحیح نصب شود تا از تنش‌های اضافی جلوگیری شود.
- اتصالات: از گسکت‌ها و پیچ‌های مناسب با استاندارد سیستم استفاده کنید.
- تمیزکاری: قبل از نصب، خط لوله را از هرگونه آلودگی پاک کنید.
- تست اولیه: شیر را در فشار و دمای عملیاتی تست کنید تا از عملکرد صحیح اطمینان حاصل شود.
رعایت این نکات از خرابی‌های اولیه و نشتی جلوگیری می‌کند.
الزامات تعمیر و نگهداری و عیب‌یابی متداول
نگهداری منظم، عمر شیر را به بیش از یک میلیون سیکل می‌رساند. اقدامات نگهداری شامل موارد زیر است:
- بازرسی آب‌بندها: بررسی نشتی و تعویض آب‌بندهای فرسوده.
- تمیزکاری: در کاربردهای بهداشتی، شیر باید به طور منظم تمیز شود.
- بررسی محرک: اطمینان از عملکرد صحیح محرک و نبود نشتی هوا.
مشکلات متداول و راه‌حل‌ها:
| مشکل | علت احتمالی | راه‌حل |
|---|---|---|
| نشتی سیال | آب‌بند فرسوده | تعویض آب‌بند |
| عملکرد کند | فشار هوای ناکافی | بررسی سیستم هوای فشرده |
| شیر کامل بسته نمی‌شود | تجمع آلودگی یا خرابی محرک | تمیزکاری یا تعمیر محرک |
جمع‌بندی و توصیه‌های نهایی برای خرید
شیرهای پنوماتیکی استیل به دلیل مقاومت در برابر خوردگی، سرعت بالا و ایمنی، گزینه‌ای عالی برای صنایع حساس هستند. برای خرید، ابتدا نیازهای خود (فشار، دما، نوع سیال) را مشخص کنید. استیل 316L برای محیط‌های خورنده و 304 برای کاربردهای عمومی مناسب است. همچنین، انتخاب تامین‌کننده‌ای معتبر با خدمات پس از فروش و قطعات یدکی باکیفیت، هزینه‌های نگهداری را کاهش می‌دهد.
چک‌لیست خرید:
- بررسی فشار و دمای کاری سیستم
- انتخاب متریال مناسب (304 یا 316L)
- تطابق با استانداردهای صنعتی
- اطمینان از دسترسی به قطعات یدکی
- مقایسه هزینه اولیه و هزینه‌های نگهداری
سوالات متداول
- تفاوت استیل 304 و 316 در شیرهای پنوماتیکی چیست؟
استیل 304 برای کاربردهای عمومی مناسب است، اما 316 با افزودن مولیبدن، مقاومت بیشتری در برابر خوردگی، به‌ویژه در محیط‌های اسیدی یا کلریدی، دارد. - چگونه سایز مناسب شیر را انتخاب کنیم؟
سایز شیر باید با قطر لوله و جریان مورد نیاز سیستم مطابقت داشته باشد. استانداردهای اتصال (مانند ANSI یا DIN) را بررسی کنید. - آیا شیرهای پنوماتیکی برای صنایع غذایی مناسب هستند؟
بله، به‌ویژه شیرهای دیافراگمی و توپی استیل به دلیل طراحی بهداشتی و تمیزکاری آسان، برای این صنایع ایده‌آل هستند. - نگهداری شیرهای پنوماتیکی چگونه است؟
بازرسی منظم آب‌بندها، تمیزکاری و بررسی فشار هوای محرک، عمر شیر را افزایش می‌دهد. - آیا این شیرها در محیط‌های انفجاری ایمن هستند؟
بله، شیرهای پنوماتیکی به دلیل عدم نیاز به برق، برای محیط‌های قابل اشتعال ایمن هستند.
