صنایع لبنی مدرن با انبوهی از چالش‌های بهداشتی و اقتصادی روبه‌روست؛ از کنترل میکروبی دقیق تا رقابت شدید بر سر هزینه‌های تولید. لوله استیل صنایع شیر در قلب این چالش‌ها قرار دارد، زیرا کوچک‌ترین نقص در سطح داخلی یا جوش می‌تواند به تشکیل بیوفیلم، آلودگی محصول یا حتی تعطیلی خط منجر شود. بنابراین انتخاب، نصب و نگه‌داری صحیح این لوله‌ها بیش از یک تصمیم فنی ساده است؛ سرمایه‌ای راهبردی برای تضمین ایمنی غذایی، پایداری برند و کاهش هزینه کل مالکیت (TCO) در بلندمدت.
چرا لوله استیل برای فرآوری لبنیات حیاتی است؟
شیر یک محیط مغذی و کُندرو برای رشد میکروارگانیسم‌هاست. pH نزدیک به خنثی، وجود قند لاکتوز و دمای فرآوری زمینه‌ای ایده‌آل برای باکتری‌ها و قارچ‌ها فراهم می‌کند. فولاد زنگ‌نزن سری 300، به‌ویژه گریدهای 304 و 316L، به دلیل پاسیو شدن طبیعی لایه اکسید کروم، سطحی غیرقابل نفوذ برای میکروب‌ها ایجاد می‌کند. این لایه با ضخامت چند نانومتر در تماس با اکسیژن بازسازی می‌شود و برخلاف پوشش‌های آلی نیاز به تجدید دوره‌ای ندارد. در نتیجه لوله استیل، بر خلاف لوله‌های گالوانیزه یا پلاستیکی، عملاً «محیط بی‌اثر» تلقی می‌شود؛ هیچ طعم، بو یا فلزی را به شیر منتقل نمی‌کند و دمای 72–150 °C چرخه پاستوریزاسیون را بدون تغییر ساختاری تحمل می‌کند.
گریدهای رایج (304 و 316L) و تفاوت آن‌ها
| عنصر آلیاژی | 304 (٪) | 316L (٪) | نقش در عملکرد لبنی |
|---|---|---|---|
| کروم (Cr) | 18–20 | 16–18 | ایجاد لایه پاسیو مقاوم به اکسیداسیون |
| نیکل (Ni) | 8–10.5 | 10–14 | بهبود چقرمگی و مقاومت در برابر اسید |
| مولیبدن (Mo) | – | 2–3 | افزایش مقاومت در برابر کلرید و اسید لاکتیک |
| کربن (C) | ≤0.08 | ≤0.03 | کاهش حساسیت به خوردگی بین‌دانه‌ای پس از جوشکاری |
- 304 (لوله استیل 304 رده 10/40): انتخاب اقتصادی برای خطوط سرد یا محصولاتی با اسیدیته پایین. در حضور دمای بالا و نمک‌های کلریدی احتمال پیتینگ و شیارخوردگی افزایش می‌یابد.
- 316L (لوله استیل 316L): به دلیل مولیبدن و کربن پایین، مقاومت به کلرید و اسید لاکتیک تقریباً دو برابر 304 است. برای مخازن ذخیره شیر خام، تانک پاستور و خطوط CIP قلیایی شدید گزینه اول به‌شمار می‌رود. طول عمر میانگین در محیط لبنی 15–20 سال گزارش شده است.
استانداردهای بهداشتی مرتبط: ISO 2037، ASTM A270 و 3‑A
استاندارد ISO 2037، بخش لوله و اتصالات فولاد زنگ‌نزن برای فرآورده‌های شیر، حداکثر زبری سطح داخلی را Ra = 0.8–1.6 µm تعیین کرده است. در مقابل، ASTM A270 / 3‑A برای کلاس ابربهداشتی زبری 32 µin (≈0.8 µm) و حتی آپشن 20 µin (≈0.5 µm) را مجاز می‌دانند؛ معیار مهمی برای محصولاتی مانند شیر مادر یا فرمولاسیون‌های دارویی حاوی پروتئین حساس.
| دغدغه فنی | راهکار پیشنهادی در طراحی و انتخاب لوله استیل صنایع شیر |
|---|---|
| ریسک آلودگی میکروبی و باقی‌مانده شیر در درزها | انتخاب لوله‌های پولیش‑شده با زبری داخلی Ra≤0.8 µm بر مبنای ISO 2037 و کنترل دقیق کیفیت جوش (Weld 1 تا Weld 3 طبق 3‑A) |
| خوردگی ناشـی از اسید لاکتیک، نمک‌ها و شوینده‌های قلیایی/اسیدی CIP | به‌کارگیری گرید 316L یا 316 با محتوای مولیبدن بیشتر و انجام پاسیوکردن نهایی با اسید نیتریک یا سیتریک |
| الزام انطباق با استانداردهای 3‑A، ISO 2037 و ASTM A270 | تهیه گواهی بازرسی سطح، آزمون هیدرواستاتیک و رهگیری Heat‑Lot برای هر شاخه |
| عمر مفید و هزینه تعویض خطوط لوله | استفاده از لوله bright‑annealed و کنترل سختی سطح برای کاهش ترک خوردگی تنشی و افزایش طول عمر تا 20 سال |
| کیفیت جوش و یکنواختی سطوح | بهره‌گیری از GTAW اتوماتیک با گاز پشتیبان و آزمون Boroscope برای بازرسی صد درصدی جوش داخلی |
| قابلیت CIP/SIP و تحمل دما و فشار پاستوریزاسیون | انتخاب لوله درزجوش‌شده بهداشتی با تست فشار تا 25 bar و تحمل دمای 150 °C به مدت 30 دقیقه |
| رهگیری مواد اولیه و مستندسازی | ثبت شماره Heat‑Lot روی بدنه و نگه‌داری MTC مطابق EN 10204‑3.1 |
دستورالعمل 3‑A SSI نیز فقط سه کلاس جوش (Weld 1 تا Weld 3) را می‌پذیرد که باید توسط بازرسی چشمی، مایع نافذ (PT) و ترجیحاً ویدئوبوروسکوپی تأیید شود. هر شاخه لوله باید گواهی رهگیری Heat‑Lot و نتایج تست فِرول را به همراه داشته باشد تا در ممیزی‌های بهداشتی، مسیر ماده اولیه تا محصول نهایی قابل پیگیری باشد.
ویژگی‌های کلیدی ساختاری و سطحی لوله‌ها
- جوش طولی اتوماتیک (GTAW/Laser): قوس تنگستن با پشتیبان گاز آرگون، عاری از اکسیدهای رنگین در ریشه جوش. حداقل نفوذ 80٪ دیواره و عدم وجود undercut یا overlap معیار تأییدی AWS D18.1 است.

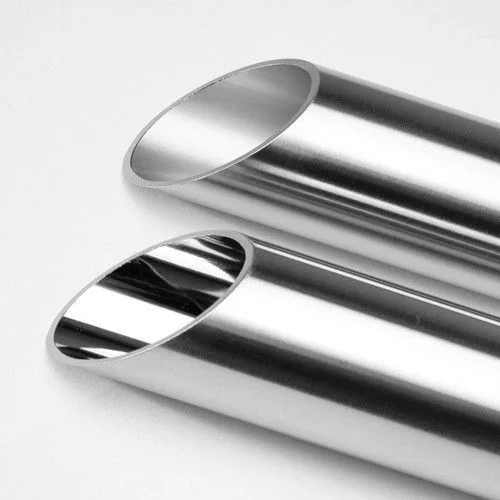

- پولیش مکانیکی و الکترولیتی: سطح Ra≤0.8 µm، کاهش تلاطم جریان و بقایای پروتئینی. پولیش الکترولیتی اضافی برای ضخامت کم لایه کروم در نقاط جوش توصیه می‌شود.
- Bright Annealing (BA): عملیات حرارتی تحت اتمسفر خلأ یا هیدروژن خشک که ساختار آستنیتی یکنواخت و تنش‌های پسماند پایین ایجاد می‌کند. نتیجه: مقاومت بهتر در برابر کلراید و ترک خوردگی تنشی.
- Marking دائمی لیزری: حک شماره Heat‑Lot، استاندارد و ضخامت اسمی (مثلاً 1.5 mm) روی بدنه جهت رهگیری مادام‌العمر.
مقاومت در برابر خوردگی و مواد شیمیایی شست‌وشو (CIP)
مجموعه‌ای از چرخه‌های شست‌وشو با بازه pH = 2–13 در دمای 60–90 °C به خط لوله تحمیل می‌شود. فولاد 316L با محتوای Mo و N اندک به‌طور خاص در برابر سولفات‌ها و اسید لاکتیک مقاوم است و در تست 1000 h اسپری نمک ≤0.1 mm² خوردگی حفره‌ای نشان می‌دهد. پژوهش‌های اخیر بیانگر آن است که اضافه‌کردن مرحله Passivation با اسید نیتریک 2–4 ٪ در 50 °C پس از جوشکاری، توزیع کروم در منطقه HAZ را بازیابی کرده و عمق پیوستگی بیوفیلم را تا 70 ٪ کاهش می‌دهد. در خطوط جدید، صاحبان کارخانه معمولاً چرخه کامل CIP شامل آب گرم، سود 2 ٪، اسید نیتریک 1 ٪ و آب سرد را برای تضمین پاک‌سازی و بی‌اثر کردن عوامل خورنده اجرا می‌کنند.
سهولت پاک‌سازی درجا (CIP) و بازرسی (SIP)
سطح صاف و بدون درز باعث می‌شود سرعت برشی (Shear Stress) محلول پاک‌کننده بر لایه پروتئینی غلبه کند و حداقل دبی 1.5 m/s در خطوط برگشتی کافی باشد. شیرهای نمونه‌برداری 3‑A و کوپن‌های سطح (test coupon) در نقاط بحرانی نظیر زانویی‌ها نصب می‌شوند تا بقایای شیر اندازه‌گیری و چرخه شست‌وشو تنظیم شود. در مرحله SIP (استریل‌سازی درجا) بخار 121 °C به مدت 20 دقیقه تزریق شده و فشار طرحی لوله باید حداقل 2 bar بالاتر از فشار اشباع باشد. لوله استیل 304 نیز این شرایط را تحمل می‌کند، ولی عمر خستگی حرارتی آن در مقایسه با 316L تا 30 ٪ کمتر است.
دوام، هزینه مالکیت و نکات اقتصادی
بیش از 60 ٪ هزینه پروژه لوله‌کشی لبنی صرف مواد اولیه نمی‌شود، بلکه در توقف تولید و تعویض ناخواسته قطعات هزینه واقعی نهفته است. مطالعات TCO نشان می‌دهد که:
- ارتقای خط از 304 به 316L هزینه اولیه را حدود 15–20 ٪ افزایش می‌دهد ولی زمان برگشت سرمایه (ROI) در محیط‌های داغ و کلریدی کمتر از 3 سال است.
- لوله Seamless بهداشتی قیمت بالاتری دارد، اما برای قطرهای ≤1.5 inch تفاوت خوردگی با لوله درزجوش بهداشتی Welded ناچیز است؛ در خطوط لبنی 90 ٪ کاربران سراغ درزجوش می‌روند.
- پیش‌بینی طول عمر لوله 316L در چرخه CIP/SIP استاندارد، 15 تا 20 سال است. در مقابل، 304 در همان شرایط احتمالاً پس از 10 تا 12 سال نیاز به تعویض بخشی پیدا می‌کند.
در نتیجه هنگام مذاکرات خرید، تمرکز بر هزینه چرخه عمر (LCC) به‌جای قیمت هر کیلوگرم فولاد، دید مدیریت مالی را نیز با اهداف بهداشتی همسو می‌کند.
راهنمای انتخاب و خرید لوله استیل مناسب برای خط شیر
- نیازسنجی فرآیندی: دمای پاستور (72 یا 89 °C)، نوع محصول (شیر UHT، ماست، شیر طعم‌دار)، ترکیب پاک‌کننده‌ها و فشار سیستم را لیست کنید.
- تعیین گرید: برای خطوط گرم، پرنمک یا CIP قوی، 316L پیشنهاد می‌شود. در خطوط سرد یا ریتنشن تایم کوتاه، 304L کفایت دارد.
- ابعاد و ضخامت: طبق نرم‌افزارهای هیدرولیکی، قطر و رده 10 یا 40 انتخاب می‌شود تا افت فشار و سرعت برش حداقلی باشد. لوله استیل قطر کم (6–12 mm) فقط برای نمونه‌گیری یا انتقال آنزیم‌ها مناسب است.
- گواهی‌ها: از فروشنده بخواهید MTC طبق EN 10204‑3.1، تست فشار 1.5 × MAWP، گزارش Boroscope و چک‌لیست Weld Mapping را ارائه کند.
- بازرسی پیش از تحویل (FAT): اندازه‌گیری زبری سطح با دستگاه Stylus، آزمون PT جوش، تست چکش وینسنت برای تشخیص ناپیوستگی‌ها.
- پذیرش در محل (SAT): نصب کوپن‌های میکروبی، تست CIP و پایش پروتئین رزیدو با روش ATP قبل از راه‌اندازی کامل.
- خدمات پس از فروش: تأمین‌کننده‌ای را انتخاب کنید که موجودی لوله استیل 304 و 316 را به‌صورت دائمی نگه دارد تا در مواقع تعمیر اضطراری توقف تولید به حداقل برسد.
جمع‌بندی و توصیه‌های نهایی
لوله استیل صنایع شیر نه‌تنها مجرایی برای انتقال سیال است، بلکه مرز نهایی امنیت غذایی و اعتبار برند شما محسوب می‌شود. با رعایت استانداردهای ISO 2037 و 3‑A، انتخاب گرید مناسب (304 یا 316L)، اطمینان از کیفیت جوش و زبری زیر 0.8 µm، می‌توانید خطوط لبنی را حداقل برای یک دهه عاری از خوردگی و آلودگی نگه دارید. به‌یاد داشته باشید که قیمت اولیه تنها بخشی از معادله است؛ هزینه‌های توقف تولید، فراخوان محصول و بازسازی اعتبار بسیار گران‌تر تمام می‌شود. اجرای یک برنامه نگه‌داری پیشگیرانه شامل تست دوره‌ای زبری، پاسیوکردن سالانه و بازدید Boroscope سرمایه‌ای است که چندین برابر خود بازدهی خواهد داشت.
سؤالات متداول (FAQ)
۱. تفاوت اصلی میان گرید 304 و 316L در خطوط لبنی چیست؟
گرید 316L با افزودن 2–3 ٪ مولیبدن و کاهش کربن، در برابر اسید لاکتیک و یون کلرید مقاوم‌تر است؛ در نتیجه احتمال پیتینگ در نقاط جوش و زانویی‌ها به‌مراتب کمتر می‌شود و طول عمر متوسط 20 ٪ بلندتری دارد.
۲. حداکثر زبری (Ra) برای پذیرش بازرسی 3‑A چقدر است؟
برای کلاس عمومی، 32 µin (≈0.8 µm) و برای کاربردهای فوق‌حساس 20 µin (≈0.5 µm). هر سطحی با زبری بالاتر، در ممیزی 3‑A رد خواهد شد، مگر آن‌که پولیش و بازرسی مجدد انجام شود.
۳. آیا لوله‌های درزجوش‌شده (Welded) برای شیر ایمن هستند یا باید از لوله یکپارچه (Seamless) استفاده کرد؟
در صورتی که جوش طولی مطابق AWS D18.1 و کلاس Weld 1–3 باشد و تست Boroscope پاس شود، لوله Welded برای قطرهای زیر 2 inch کاملاً ایمن است. Seamless بیشتر برای فشارهای بالا یا قطرهای غیرمتعارف کاربرد دارد.
۴. چگونه می‌توان اطمینان یافت که کیفیت جوش داخلی مطابق AWS D18.1 است؟
از فروشنده گزارش تصویری Boroscope، نتایج آزمون مایع نافذ (PT) و شماره WPS/PQR ثبت‌شده در حین تولید را مطالبه کنید. مشاهده تخلیه حرارتی یکنواخت و نبود حفره یا ترک لازمه پذیرش است.
۵. چه طول عمر متوسطی برای لوله‌های استیل در خط پاستوریزاسیون انتظار می‌رود؟
با اجرای چرخه‌های CIP استاندارد و پاسیوکردن سالانه، لوله 316L می‌تواند 15 تا 20 سال عمر مفید داشته باشد؛ 304 معمولاً 10 تا 12 سال.
۶. آیا می‌توان لوله‌ها را با اسید نیتریک Passivation کرد بدون آسیب به سطح؟
بله، محلول 2–4 ٪ نیتریک در 45–55 °C به مدت 30 دقیقه یک روش متداول و ایمن است که لایه اکسید کروم را بازسازی می‌کند و به سطح آسیبی نمی‌زند، مشروط به شست‌وشوی کامل پس از آن.
۷. کدام استانداردها در ایران برای تأیید بهداشتی خطوط لوله صنایع شیر مرجع هستند؟
در کنار ISO 2037 و ASTM A270، سازمان ملی استاندارد ایران (ISIRI) مقررات 13192 را منتشر کرده که به‌طور کامل از الزامات 3‑A اقتباس شده است. در بازرسی‌ها معمولاً از چک‌لیست اداره کل تجهیزات پزشکی (IMED) نیز استفاده می‌شود.
با توجه به نکات فوق، توصیه می‌شود قبل از امضای هر قرارداد خرید، یک ماتریس هزینه/فایده مبتنی بر طول عمر و ریسک بهداشتی تهیه کنید تا تصمیم نهایی دقیق و مستدل باشد.
