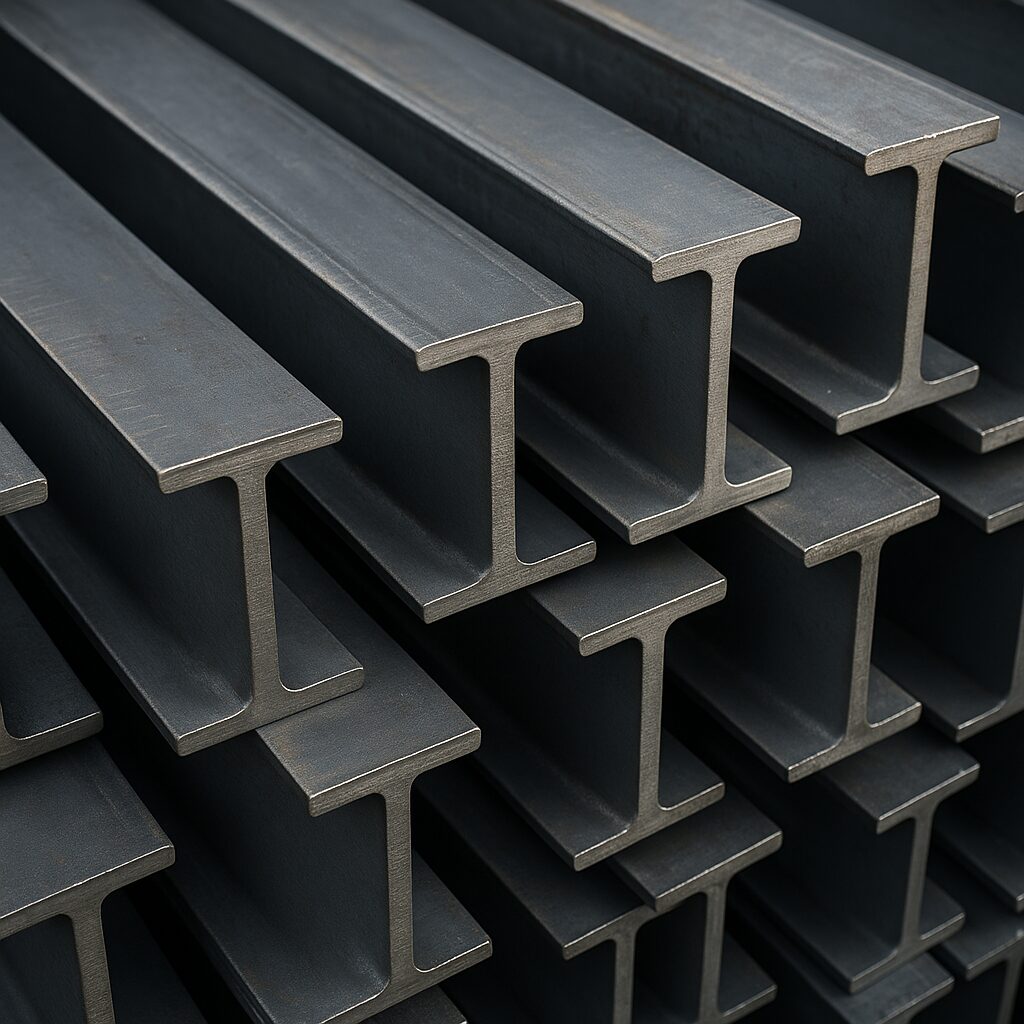

تیرآهن یکی از اصلیترین مقاطع فولادی در صنعت ساختمان و پروژههای عمرانی است. این محصول به دلیل داشتن مقاومت بالا در برابر فشار و خمیدگی، به عنوان عضو باربر در سازهها مورد استفاده قرار میگیرد. در واقع، اگر بتن و میلگرد اسکلت یک سازه بتنی را تشکیل دهند، تیرآهن نیز ستون فقرات سازههای فولادی محسوب میشود. بدون تیرآهن، بسیاری از پلها، برجها و ساختمانهای مرتفع امروزی قابل اجرا نبودند.
اما برای خرید و استفاده صحیح از تیرآهن، صرفاً شناخت نام آن کافی نیست. یکی از مهمترین موضوعاتی که باید در نظر گرفته شود، وزن تیرآهن است. وزن تیرآهن نه تنها در قیمت نهایی آن نقش دارد، بلکه بر محاسبات مهندسی و ایمنی سازه نیز تأثیر مستقیم میگذارد. به همین دلیل، مهندسان، پیمانکاران و خریداران به طور مداوم از چیزی به نام جدول وزن تیرآهن استفاده میکنند.
چرا وزن تیرآهن اهمیت دارد؟
وزن تیرآهن نشاندهنده مقدار فولادی است که در تولید آن استفاده شده است. هر چه وزن بیشتر باشد، تیرآهن سنگینتر و به تبع آن مقاومتر خواهد بود. این موضوع در پروژههای مختلف اهمیت دارد:
-
محاسبات مهندسی: برای طراحی سازه، مهندس باید بداند هر متر تیرآهن چه مقدار وزن دارد تا بتواند بار کل سازه را محاسبه کند.
-
هزینه خرید: تیرآهن معمولاً بر اساس وزن فروخته میشود. بنابراین وزن دقیق هر شاخه، عامل تعیینکننده در هزینه نهایی است.
-
حمل و نقل و انبارداری: وزن تیرآهن در انتخاب وسیله حملونقل و همچنین روش انبار کردن آن تأثیر دارد.
-
ایمنی سازه: استفاده از تیرآهنهای سبکتر از استاندارد، میتواند خطرات جدی برای ساختمان به همراه داشته باشد.
جدول وزن تیرآهن، جدولی استاندارد است که وزن هر شاخه تیرآهن را بر اساس سایز و نوع آن نشان میدهد. در این جدول، معمولاً مشخص میشود که هر متر طول تیرآهن چه وزنی دارد و یک شاخه ۱۲ متری چه مقدار وزن خواهد داشت. این اطلاعات به خریداران کمک میکند تا بتوانند بر اساس نیاز خود، سایز و تعداد شاخههای مورد نظر را انتخاب کنند.
انواع استاندارد تیرآهن و نقش آن در جدول وزن
تیرآهنها در استانداردهای مختلفی تولید میشوند که هرکدام ویژگی خاصی دارند:
-
IPE: رایجترین نوع تیرآهن در ایران که بالهای آن ضخامت یکنواخت دارند.
-
INP: تیرآهن با بالهایی که ضخامت آنها به سمت بیرون کمتر میشود.
-
IPB (هاش): تیرآهنهای عریض و سنگین که برای تحمل بارهای زیاد در پروژههای بزرگ استفاده میشوند.
هر کدام از این انواع، وزن متفاوتی دارند و در جدول وزن به صورت جداگانه ذکر میشوند. برای مثال، یک تیرآهن IPE سایز ۲۰ وزن متفاوتی نسبت به تیرآهن IPB سایز ۲۰ دارد.
به طور خلاصه، جدول وزن تیرآهن ابزاری کاربردی برای مهندسان و خریداران است تا بتوانند بر اساس نیاز پروژه، بهترین انتخاب را داشته باشند. این جدول هم در طراحی سازه و هم در خرید و فروش تیرآهن نقش تعیینکننده دارد.
وزن تیرآهن بر اساس ابعاد هندسی، چگالی فولاد و نوع استاندارد تولید محاسبه میشود. از آنجا که تیرآهنها مقاطع فولادی خاصی هستند، برای محاسبه وزن آنها از فرمولهای ساده اما دقیق استفاده میشود. این محاسبه علاوه بر کنترل کیفیت محصول، برای برآورد هزینه خرید نیز اهمیت فراوان دارد.
روش محاسبه وزن تیرآهن
برای محاسبه وزن تیرآهن از فرمول زیر استفاده میشود:
وزن تیرآهن (کیلوگرم) = حجم تیرآهن (سانتیمتر مکعب) × چگالی فولاد (۷.۸۵ گرم بر سانتیمتر مکعب)
در این فرمول، چگالی فولاد به طور میانگین ۷/۸۵ گرم بر سانتیمتر مکعب در نظر گرفته میشود. حجم تیرآهن نیز بر اساس مقطع آن (طول × عرض × ضخامت اجزا) محاسبه میشود.
برای مثال، اگر تیرآهنی با مقطع استاندارد و طول ۱۲ متر داشته باشیم، ابتدا وزن یک متر آن محاسبه شده و سپس در ۱۲ ضرب میشود. به همین دلیل است که در جدولهای وزنی همیشه دو عدد وجود دارد: وزن هر متر و وزن شاخه ۱۲ متری.
تفاوت وزن اسمی و وزن واقعی
-
وزن اسمی همان مقداری است که در جدول استاندارد ذکر میشود.
-
وزن واقعی ممکن است کمی کمتر یا بیشتر باشد، زیرا در فرآیند تولید خطاهای جزئی وجود دارد.
این اختلاف معمولاً در محدوده ۲ تا ۵ درصد است، اما اگر بیشتر باشد نشاندهنده بیکیفیت بودن محصول است.
استانداردهای مختلف تیرآهن
تیرآهنها در جهان بر اساس استانداردهای متفاوتی تولید میشوند و هر استاندارد، شکل و وزن خاص خود را دارد. در ادامه مهمترین آنها معرفی میشوند:
-
تیرآهن IPE (استاندارد اروپا و ایران)
این نوع تیرآهن رایجترین در ایران است. ویژگی اصلی آن یکنواخت بودن ضخامت بالهاست. به دلیل مصرف گسترده در پروژههای ساختمانی، جداول وزنی IPE بیشتر مورد استفاده قرار میگیرند. -
تیرآهن INP (استاندارد چین و روسیه)
این نوع تیرآهن دارای بالهایی است که ضخامت آنها از داخل به بیرون کاهش مییابد. به همین دلیل وزن آن نسبت به IPE کمی کمتر است. امروزه کاربرد INP در ایران کمتر است، اما هنوز در برخی پروژهها استفاده میشود. -
تیرآهن IPB یا هاش (H-Beam)
این تیرآهن دارای بالهایی پهنتر و ضخیمتر است. در دو نوع سبک و سنگین تولید میشود:-
IPB سبک (HEA)
-
IPB سنگین (HEB)
تیرآهن هاش به دلیل استحکام زیاد، در پروژههای بزرگ مانند پلسازی، سولهسازی و برجهای مرتفع استفاده میشود. وزن آن به طور قابل توجهی بیشتر از IPE و INP است.
-
اهمیت شناخت استانداردها در وزن تیرآهن
برای خریداران بسیار مهم است که بدانند تیرآهنی که خریداری میکنند بر اساس کدام استاندارد تولید شده است، زیرا:
-
بر وزن نهایی محصول تأثیر مستقیم دارد.
-
وزن بیشتر یا کمتر میتواند بر قیمت و ایمنی سازه اثر بگذارد.
-
استانداردها تعیین میکنند که آیا تیرآهن برای سازههای سبک، سنگین یا صنعتی مناسب است یا خیر.
جدول وزن تیرآهن
یکی از ابزارهای ضروری برای مهندسان و خریداران فولاد، جدول وزن تیرآهن است. این جدول نشان میدهد که هر سایز تیرآهن در هر متر چه وزنی دارد و وزن یک شاخه کامل (معمولاً ۱۲ متری) چقدر است. به کمک این جدول میتوان هزینه خرید، ظرفیت باربری و نیاز پروژه را بهطور دقیق محاسبه کرد.
به عنوان نمونه، جدول وزن تیرآهن IPE (استاندارد رایج در ایران) به شکل زیر است:
| سایز تیرآهن (cm) | وزن هر متر (Kg) | وزن شاخه ۱۲ متری (Kg) |
|---|---|---|
| IPE 12 | 11.5 | 138 |
| IPE 14 | 12.9 | 154.8 |
| IPE 16 | 15.3 | 183.6 |
| IPE 18 | 17.9 | 214.8 |
| IPE 20 | 20.4 | 244.8 |
| IPE 22 | 23.0 | 276 |
| IPE 24 | 26.2 | 314.4 |
| IPE 27 | 31.3 | 375.6 |
| IPE 30 | 36.6 | 439.2 |
| IPE 33 | 43.0 | 516 |
| IPE 36 | 52.2 | 626.4 |
نحوه استفاده از جدول وزن تیرآهن
-
برآورد هزینه خرید
از آنجا که تیرآهن بر اساس وزن فروخته میشود، دانستن وزن هر شاخه به خریدار کمک میکند تا هزینه کل مورد نیاز را بهطور دقیق محاسبه کند.
مثال: اگر قیمت هر کیلو تیرآهن IPE 20 برابر با ۳۰,۰۰۰ تومان باشد و وزن یک شاخه آن ۲۴۴.۸ کیلوگرم است، قیمت یک شاخه برابر خواهد بود با:
-
محاسبات مهندسی و طراحی
مهندسان عمران از جدول وزن برای محاسبه بار مرده سازه استفاده میکنند. بار مرده مجموع وزن مصالحی است که بهطور دائمی روی سازه قرار دارد. اگر وزن تیرآهن اشتباه در نظر گرفته شود، کل محاسبات سازه تحت تأثیر قرار خواهد گرفت. -
انتخاب سایز مناسب تیرآهن
با استفاده از جدول وزن، میتوان تشخیص داد که کدام سایز تیرآهن برای پروژه مناسبتر است. مثلاً در یک پروژه سبک شاید IPE 14 کافی باشد، اما برای ساخت یک سالن بزرگ به IPE 27 یا بالاتر نیاز است. -
کنترل کیفیت محصول
خریداران میتوانند وزن واقعی تیرآهن خریداریشده را با جدول وزن مقایسه کنند. اگر اختلاف زیاد باشد، احتمال دارد تیرآهن تولیدشده غیراستاندارد باشد.
کاربرد جدول در پروژههای واقعی
-
در ساخت ساختمانهای مسکونی، جدول وزن به مهندسان کمک میکند تا تیرآهن مناسب برای اسکلت فلزی انتخاب شود.
-
در پلسازی و پروژههای صنعتی، استفاده از تیرآهنهای سنگینتر مانند IPE 33 یا IPE 36 رایج است و محاسبات دقیق وزن اهمیت بیشتری پیدا میکند.
-
در خرید و فروش آهنآلات، جدول وزن به عنوان مرجع رسمی برای تعیین قیمت نهایی به کار میرود.
نکات کاربردی برای خریداران تیرآهن
خرید تیرآهن صرفاً یک معامله ساده نیست؛ بلکه فرآیندی است که باید با دقت و بررسی دقیق انجام شود. جدول وزن تیرآهن ابزار اصلی خریداران برای تصمیمگیری بهتر است. هنگام خرید به موارد زیر توجه کنید:
-
بررسی وزن واقعی و مقایسه با جدول استاندارد
وزن تیرآهن خریداریشده باید نزدیک به وزن درجشده در جدول باشد. اختلاف بیش از ۵ درصد میتواند نشانه تولید غیراستاندارد باشد. -
توجه به برند تولیدکننده
کارخانههای معتبر مانند ذوبآهن اصفهان، فایکو و کرمانشاه محصولات خود را دقیقاً مطابق با جدول وزنی استاندارد تولید میکنند. انتخاب برند معتبر تضمینکننده کیفیت است. -
انتخاب سایز متناسب با پروژه
جدول وزن کمک میکند تا تیرآهنی انتخاب کنید که نه بیش از حد سبک و ضعیف باشد و نه بیش از حد سنگین و پرهزینه. انتخاب سایز مناسب علاوه بر ایمنی، موجب صرفهجویی در هزینهها میشود. -
محاسبه هزینه حمل و نقل
هر چه وزن تیرآهن بیشتر باشد، هزینه حمل آن نیز بالاتر خواهد بود. بنابراین اطلاع از وزن دقیق هر شاخه و کل بار، به شما در برنامهریزی هزینهها کمک میکند. -
بررسی ظاهر و کیفیت سطحی
سطح تیرآهن باید صاف، بدون ترک یا پوستهشدگی باشد. هرگونه نقص سطحی میتواند نشانه کیفیت پایین یا مشکلات تولید باشد.
پرسشهای متداول درباره جدول وزن تیرآهن
۱. چرا جدول وزن تیرآهن اهمیت دارد؟
زیرا تیرآهن بر اساس وزن خرید و فروش میشود و وزن دقیق آن در محاسبات سازه و هزینهها نقش مستقیم دارد.
۲. تفاوت وزن اسمی و واقعی چیست؟
وزن اسمی همان مقداری است که در جدول استاندارد درج شده است، در حالی که وزن واقعی هنگام توزین محصول به دست میآید. اختلاف جزئی طبیعی است، اما اگر زیاد باشد، نشاندهنده کیفیت پایین است.
۳. آیا همه کارخانهها از یک جدول وزن استفاده میکنند؟
بله، جداول وزنی بر اساس استانداردهای بینالمللی تعریف شدهاند. با این حال، ممکن است برخی کارخانههای بیاعتبار محصولاتی سبکتر از استاندارد تولید کنند.
۴. آیا تیرآهن سبکتر همیشه بد است؟
اگر وزن تیرآهن کمتر از استاندارد باشد، استحکام و ایمنی سازه کاهش پیدا میکند. در نتیجه تیرآهن سبکتر از حد مجاز، مناسب استفاده در پروژههای عمرانی نیست.
۵. چگونه مطمئن شویم تیرآهن مطابق جدول وزن است؟
بهترین راه، توزین چند شاخه تیرآهن و مقایسه وزن آنها با جدول استاندارد است. همچنین خرید از برندهای معتبر ریسک شما را کاهش میدهد.
جمعبندی
جدول وزن تیرآهن یکی از مهمترین ابزارها در حوزه عمران و خریدوفروش آهنآلات است. این جدول علاوه بر اینکه امکان محاسبه دقیق وزن هر شاخه و هر متر تیرآهن را فراهم میکند، به مهندسان و پیمانکاران کمک میکند بار مرده سازه را محاسبه کرده و ایمنی پروژه را تضمین کنند. برای خریداران نیز جدول وزن وسیلهای کاربردی است تا هزینههای خرید، حمل و نقل و اجرای پروژه را مدیریت کنند.
در نهایت، آگاهی از وزن واقعی و اسمی تیرآهن و مقایسه آن با جدول استاندارد، ضامن یک خرید مطمئن و اجرای ایمن پروژه خواهد بود. هرچه شناخت شما از این جدول بیشتر باشد، احتمال بروز خطا در انتخاب و محاسبات کمتر خواهد شد.
