در دهههای اخیر با رشد فناوریهای نوین در صنعت ساختمان، توجه به پایداری دیوارها و کنترل ترکهای سازهای اهمیت ویژهای یافته است. یکی از روشهای مؤثر در این زمینه استفاده از میلگرد بستر است.
اما میلگرد بستر چیست؟ میلگرد بستر نوعی تقویتکنندهی فولادی است که در میان ملات دیوارهای آجری یا بلوکی قرار میگیرد تا مقاومت دیوار در برابر نیروهای جانبی، لرزهای و نشستهای جزئی افزایش یابد. در واقع منظور از میلگرد بستر چیست، شبکهای فولادی است که در بستر یا رجهای دیوار تعبیه میشود تا یکپارچگی سازهای بین بلوکها ایجاد کرده و از گسترش ترک جلوگیری کند.
میلگرد بستر در پروژههای مدرن ساختمانی، بهویژه در ساختمانهای چندطبقه، دیوارهای پیرامونی و تیغههای جداکننده، نقشی حیاتی در افزایش دوام و ایمنی دارد.
هدف و عملکرد میلگرد بستر
سؤال مهمی که برای بسیاری از مهندسان مطرح میشود این است که میلگرد بستر برای چیست؟
هدف اصلی این المان فولادی، افزایش پایداری دیوار در برابر نیروهای افقی (مانند باد و زلزله) و کاهش تغییر شکلهای ناشی از نشست یا انبساط حرارتی است. در دیوارهای سنتی، ملات بهتنهایی توان مقابله با نیروهای برشی و کششی را ندارد؛ از اینرو میلگرد بستر در دیوار چینی بهعنوان یک عنصر مقاومکنندهی افقی استفاده میشود.
از دیگر عملکردهای میلگرد بستر میتوان به موارد زیر اشاره کرد:
-
جلوگیری از ایجاد ترک در محل اتصال دیوار به ستون یا تیر؛
-
افزایش انسجام دیوارهای غیر باربر؛
-
بهبود رفتار دیوار در زلزله؛
-
کاهش وزن کلی سازه نسبت به استفاده از دیوارهای ضخیمتر یا مسلح سنتی.
اجزای میلگرد بستر
اجزای میلگرد بستر معمولاً شامل سه بخش اصلی است:
-
سیمهای طولی (طولی یا اصلی):
این سیمها از فولاد کمکربن ساخته میشوند و وظیفهی اصلی انتقال نیروهای کششی را بر عهده دارند. قطر معمول این سیمها بین ۴ تا ۶ میلیمتر است. -
سیمهای عرضی یا رابط (Cross Wires):
این سیمها دو سیم طولی را به هم متصل کرده و باعث پایداری شبکه میشوند. فاصلهی آنها معمولاً بین ۴۰ تا ۵۰ میلیمتر تنظیم میگردد. -
پوشش گالوانیزه یا اپوکسی:
برای جلوگیری از زنگزدگی و خوردگی، میلگرد بسترها معمولاً با گالوانیزه گرم یا پوشش اپوکسی پوشانده میشوند. این پوشش باعث افزایش طول عمر و ماندگاری میلگرد بستر در محیطهای مرطوب میشود.
انواع میلگرد بستر
در بازار ساختوساز، انواع میلگرد بستر با توجه به نوع ساختار شبکه و شکل اتصالات وجود دارد. مهمترین آنها عبارتاند از:
۱. میلگرد بستر نردبانی (Ladder Type)
در این نوع، سیمهای عرضی بهصورت عمود بر سیمهای طولی قرار گرفته و شکلی مشابه نردبان ایجاد میکنند. شکل میلگرد بستر نردبانی سادهتر و سبکتر است و بیشتر در دیوارهای غیر باربر و تیغههای داخلی کاربرد دارد.
مزیت اصلی آن سهولت نصب و قیمت مناسب است.

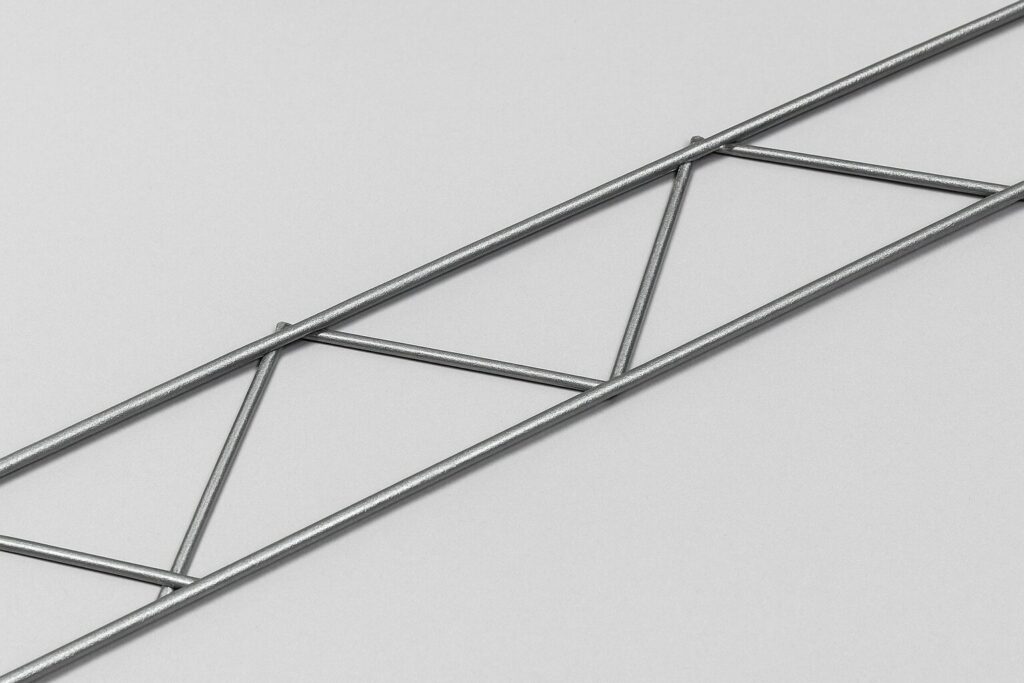

۲. میلگرد بستر خرپایی (Truss Type)
در این مدل، سیمهای عرضی بهصورت مورب به سیمهای طولی متصل میشوند و یک ساختار مثلثی بهوجود میآید. این نوع میلگرد بستر دیوار مقاومت بیشتری در برابر نیروهای برشی و کششی دارد و برای دیوارهای بلندتر یا باربر مناسبتر است.
میلگرد بستر در وال پست معمولاً از نوع خرپایی انتخاب میشود تا در برابر بارهای جانبی زلزله عملکرد بهتری داشته باشد.
۳. میلگرد بستر دوبل یا دو ردیفه
در این مدل از دو شبکهی نردبانی یا خرپایی استفاده میشود که در دو ارتفاع مختلف از دیوار نصب میگردند. این روش برای دیوارهای بسیار بلند یا پروژههای صنعتی با نیاز به استحکام بالا به کار میرود.
کاربرد میلگرد بستر
میلگرد بستر در دیوار چینی
کاربرد اصلی این محصول در دیوارچینی با آجر یا بلوک سفالی و سیمانی است. میلگرد بستر در رجهای میانی دیوار، بین ملات قرار گرفته و با اتصال به والپستها، سیستم دیوار را بهصورت یکپارچه درمیآورد.
در دیوارهایی که طول یا ارتفاع آنها زیاد است، معمولاً هر چهار تا پنج رج یک میلگرد بستر قرار میگیرد.
میلگرد بستر در وال پست
میلگرد بستر در وال پست نقش انتقال نیرو بین دیوار و اسکلت را دارد. والپستها اجزایی هستند که دیوار را به ستون یا تیر متصل میکنند. استفاده از میلگرد بستر در این بخش مانع از جدا شدن دیوار از اسکلت در زمان زلزله میشود.
کاربرد در دیوارهای بلوکی AAC و CLC
در دیوارهای سبک امروزی از قبیل بلوکهای گازی یا فومبلوک، میلگرد بستر به کاهش ترکهای انقباضی و بهبود پایداری اتصالات کمک زیادی میکند.
جنبههای فنی و محاسباتی
یکی از پرسشهای رایج دربارهی این محصول، وزن میلگرد بستر و نحوهی محاسبهی آن است.
وزن به قطر سیمها، فاصلهی عرضی و طول میلگرد بستگی دارد. بهطور میانگین، وزن میلگرد بستر با سیمهای ۵ میلیمتر و عرض ۱۰ سانتیمتر، حدود ۰٫۸ تا ۱ کیلوگرم در هر متر طول است.
ابعاد استاندارد
-
قطر سیم طولی: ۴ تا ۶ میلیمتر
-
قطر سیم عرضی: ۳ تا ۵ میلیمتر
-
عرض شبکه: متناسب با ضخامت دیوار (معمولاً ۹ تا ۱۴ سانتیمتر)
-
طول هر شاخه: حدود ۳ متر
مراحل نصب
۱. پاکسازی سطح دیوار از گرد و غبار.
2. قراردادن میلگرد بستر روی رج ملات.
3. ریختن ملات جدید روی میلگرد.
4. تکرار مراحل در رجهای بعدی با فواصل مشخص (معمولاً هر ۴ رج).
5. اتصال انتهای میلگرد به والپستها با بست یا قلاب مخصوص.
شکل و نحوهی تولید میلگرد بستر
شکل میلگرد بستر بهصورت شبکهای از دو یا چند سیم فولادی است که بهصورت نردبانی یا خرپایی با جوش نقطهای (Spot Welding) به هم متصل میشوند. تولیدکنندگان داخلی و خارجی معمولاً از فولاد کمکربن ST37 یا سیمهای فولادی سرد نورد شده برای ساخت این محصول استفاده میکنند.
فرآیند تولید
-
انتخاب سیم فولادی خام با قطر مناسب؛
-
صاف کردن و کششدادن سیمها برای حذف تاب اولیه؛
-
جوشکاری نقطهای بین سیمهای طولی و عرضی؛
-
برش به طولهای استاندارد (۳ متر)؛
-
پوششدهی گالوانیزه گرم یا سرد برای افزایش مقاومت در برابر خوردگی.
استانداردهای کیفی
میلگرد بستر باید مطابق با استانداردهای زیر تولید شود:
-
ASTM A951 (استاندارد بینالمللی میلگرد بستر)
-
مبحث هشتم مقررات ملی ساختمان ایران (دیوارهای غیر باربر)
-
آییننامهی زلزله ایران (استاندارد ۲۸۰۰)
مزایای استفاده از میلگرد بستر
بهکارگیری میلگرد بستر در دیوارهای سازهای و غیرسازهای مزایای متعددی دارد، از جمله:
-
افزایش مقاومت دیوار در برابر زلزله:
میلگرد بستر با انتقال نیروهای افقی و عمودی بین بلوکها، عملکرد دیوار را در زمان زلزله بهبود میدهد. -
کاهش ترکهای حرارتی و انقباضی:
در مناطق با تغییرات دمایی زیاد، میلگرد بستر از گسترش ترکهای ناشی از انبساط یا انقباض جلوگیری میکند. -
بهبود یکپارچگی سازه:
دیوار به کمک میلگرد بستر بهصورت یکپارچه به اسکلت متصل شده و از جداشدگی جلوگیری میشود. -
کاهش ضخامت دیوار بدون افت مقاومت:
با استفاده از میلگرد بستر میتوان دیوارهایی سبکتر و نازکتر با مقاومت مشابه یا بالاتر ساخت. -
نصب آسان و اقتصادی:
نسبت به روشهای مسلحسازی سنتی، نصب میلگرد بستر سریعتر، تمیزتر و مقرونبهصرفهتر است.
هزینه و نکات اجرایی
عوامل مؤثر بر قیمت
قیمت میلگرد بستر به عوامل متعددی بستگی دارد از جمله:
-
نوع میلگرد (خرپایی، نردبانی، دوبل)
-
قطر و جنس سیم فولادی
-
پوشش سطح (گالوانیزه گرم یا سرد)
-
هزینهی جوشکاری و برش
-
نرخ روزانه فولاد در بازار
در شرایط فعلی بازار ایران، قیمت میلگرد بستر گالوانیزه معمولاً بهصورت متری یا کیلویی اعلام میشود. استفاده از پوشش اپوکسی ممکن است هزینه را تا ۲۰٪ افزایش دهد اما طول عمر بیشتری به همراه دارد.
توصیههای اجرایی
-
میلگرد بستر باید بهاندازهی کافی در ملات غوطهور شود (حدود ۱۰ میلیمتر از هر طرف).
-
در محل تقاطع دیوار با ستون، از اتصال مکانیکی یا بست فلزی استفاده شود.
-
در دیوارهای بلند، از میلگرد بستر با گام کمتر (مثلاً هر ۲ یا ۳ رج) بهره گرفته شود.
-
از خم کردن یا بریدن میلگرد در محل نصب خودداری شود تا ساختار آن تضعیف نگردد.
نتیجهگیری
در پاسخ به این سؤال که میلگرد بستر چیست، میتوان گفت این عنصر یکی از مهمترین اجزای تقویتی دیوارها در ساختمانهای مدرن است. استفاده از میلگرد بستر در دیوار چینی و وال پستها موجب افزایش دوام، ایمنی و طول عمر سازه میشود.
با توجه به نقش کلیدی آن در جلوگیری از ترکخوردگی، افزایش مقاومت در برابر زلزله و کاهش هزینههای تعمیرات، امروزه میلگرد بستر به یکی از الزامات فنی اجرای دیوار در پروژههای حرفهای تبدیل شده است.
پرسشهای متداول (FAQ)
۱. میلگرد بستر چیست؟
میلگرد بستر شبکهای از سیمهای فولادی است که بین رجهای ملات دیوار قرار میگیرد تا مقاومت و انسجام دیوار را افزایش دهد. این میلگرد معمولاً بهصورت خرپایی یا نردبانی تولید میشود.
۲. آیا میلگرد بستر در دیوار باربر استفاده میشود؟
در دیوارهای باربر اصلی معمولاً از آرماتورگذاری عمودی استفاده میشود، اما میلگرد بستر میتواند بهعنوان تقویتکنندهی افقی مکمل بهکار رود تا از ترک و جداشدگی جلوگیری کند.
۳. قیمت میلگرد بستر چقدر است؟
قیمت میلگرد بستر بسته به نوع، قطر سیم، پوشش سطح و نوسانات بازار فولاد متفاوت است. معمولاً بهصورت متری یا کیلویی محاسبه میشود و میلگرد گالوانیزه نسبت به نوع ساده گرانتر است.
۴. بهترین نوع میلگرد بستر کدام است؟
انتخاب نوع مناسب بستگی به شرایط پروژه دارد. برای دیوارهای داخلی سبک، نوع نردبانی کافی است؛ اما برای دیوارهای بلند یا دارای والپست، نوع خرپایی گزینهی بهتری است.
