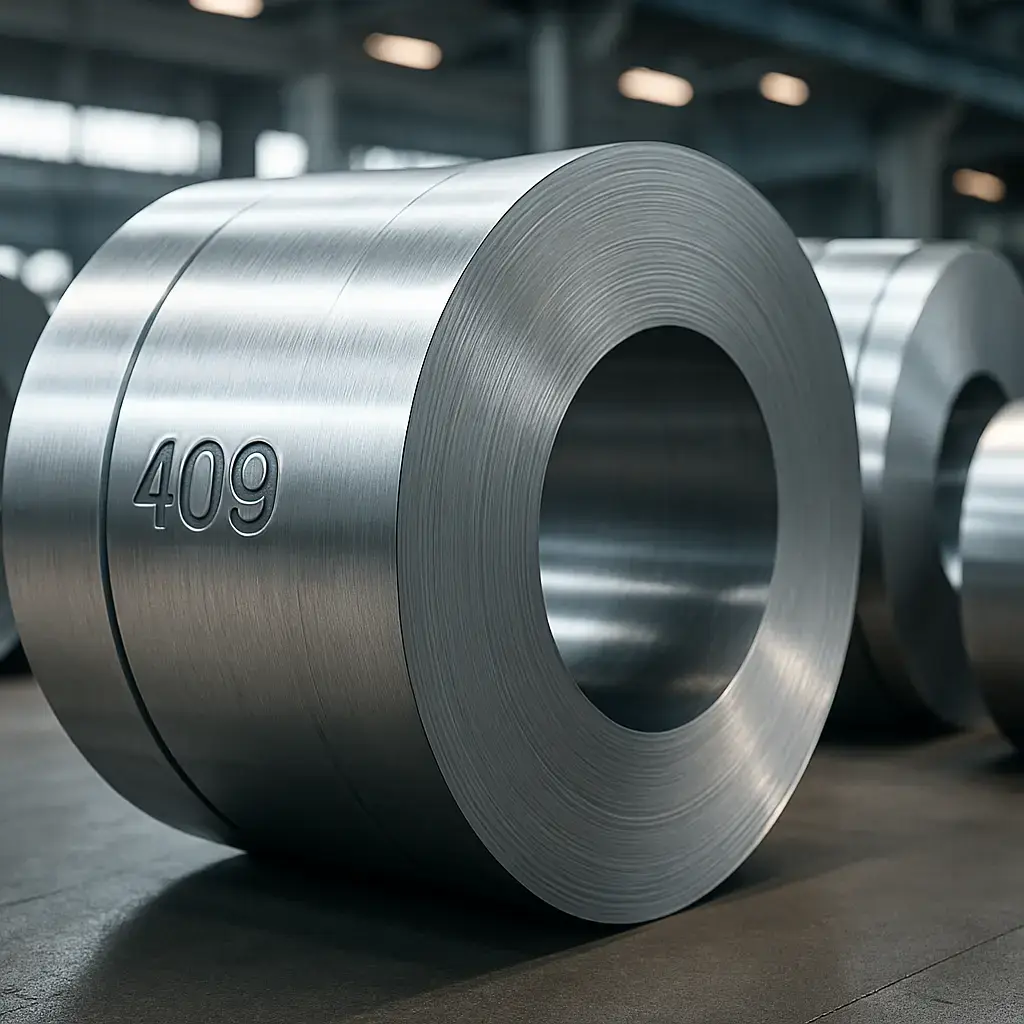

استنلس استیل ۴۰۹ را در جهان فولاد زنگ‌نزن «آلیاژ فرصت» می‌نامند؛ ترکیبی که میان هزینهٔ اقتصادی فولاد کربنی و دوام حرارتی فولادهای آستنیتی پل می‌زند. این گرید فریتی از سری ۴۰۰ با نماد UNS S40900 و معادل DIN ۱.۴۵۱۲، حدود یک دهه است که به انتخاب ارجح سازندگان سامانه‌های اگزوز، دیگ‌های بخار سبک، مبدل‌های حرارتی و تجهیزات تصفیه دود بدل شده است.
۱. ورق استیل ۴۰۹ چیست؟
استیل ۴۰۹ یک فولاد فریتی است؛ یعنی ریزساختارش بر پایهٔ آهن با شبکهٔ BCC شکل گرفته و همین امر آن را مغناطیسی می‌کند. اصلی‌ترین تفاوت آن با فولادهای آستنیتی (مثل ۳۰۴ و ۳۱۶) نبود یا ناچیز بودن عنصر نیکل است؛ نتیجه آنکه:
- قیمت تمام‌شده پایین‌تر می‌شود؛ زیرا نیکل یکی از گران‌ترین اجزای فولاد زنگ‌نزن است.
- پایداری لایهٔ اکسیدی در دماهای بالا تا حدود ۶۷۵ °C حفظ می‌شود.
- هدایت حرارتی و ضریب انبساط نزدیک به فولاد کربنی باقی می‌ماند که برای مبدل‌های حرارتی مفید است.
۱.۱ ترکیب شیمیایی معمول (درصد وزنی)
| عنصر | Cr | C | Mn | Si | P | S | Ti (حداکثر) |
|---|---|---|---|---|---|---|---|
| محدوده | ۱۰.۵ – ۱۱.۷ | ≤۰.۰۳ | ≤۱.۰ | ≤۱.۰ | ≤۰.۰۴۰ | ≤۰.۰۳۰ | ≤۰.۷۵ |
کروم بالای ۱۰٫۵ ٪ تشکیل لایهٔ اکسید کروم پایدار را تضمین می‌کند، در حالی که افزودن تیتانیم با کربن واکنش می‌دهد و کاربیدهای TiC را تشکیل می‌دهد؛ این کاربیدها کربن را از محلول جامد خارج کرده و از پدیدهٔ حساس شدن و تشکیل کاربید کروم در مرز دانه‌ها هنگام جوشکاری جلوگیری می‌کند. نتیجه: کاهش خطر خوردگی بین‌دانه‌ای و ترک گرم.
۱.۲ ریزساختار و رفتار فریتی
ساختار فریتی تک‌فاز، به‌عنوان یک بستر آهن-کروم، در تمام دامنهٔ دمایی سرویس پایدار می‌ماند. بنابراین آلیاژ نه طی عملیات حرارتی سخت می‌شود و نه تبدیل مارتنزیتی دارد. راهکارهای افزایش استحکام عبارت‌اند از:
- نورد سرد (کارسرد) برای افزایش کرنش و افزایش حد تسلیم؛
- یا طراحی ترکیب پیشرفته با افزودنی‌هایی نظیر نایوبیوم؛ هرچند در نسخهٔ استاندارد ۴۰۹ معمول نیست.
۲. قیمت ورق استیل ۴۰۹ امروز چند است؟
قیمت استیل ۴۰۹ متأثر از سه مؤلفهٔ اصلی است:
- بازار جهانی کروم و آهن: نوسانات قیمت کروم مستقیماً بر هزینه اثر می‌گذارد، اما اثر آن بسیار کمتر از نوسان نیکل است که در گریدهای ۳۰۴ و ۳۱۶ دیده می‌شود.
- ظرفیت تولید کارخانه‌های آسیای شرقی و اروپایی: فراوانی عرضه به‌ویژه در چین، هند و ترکیه قیمت بازار را رقابتی نگه می‌دارد.
- نرخ حمل و تعرفهٔ واردات: در ایران، تعرفهٔ فولاد زنگ‌نزن خام نسبتاً پایین است، ولی هزینهٔ حمل دریایی می‌تواند ارقام را جابه‌جا کند.
در بهار ۱۴۰۴، شاخص قیمت کویل نورد سرد ۴۰۹ ضخامت ۱٫۰ میلی‌متر در بورس شانگهای حدود ۱۸۰۰ دلار در هر تُن بود. همین کالا در بازار آزاد ایران به طور متوسط ۱۸۰ تا ۲۰۰ هزار تومان بر کیلوگرم معامله شده؛ رقمی که معمولاً ۲۰ تا ۴۰ ٪ پایین‌تر از معادل ۳۰۴ است. برای پروژه‌های بزرگ، توافق‌های فوروارد و دوره‌ای به واحد بازرگانی امکان می‌دهد نوسان قمیت را پوشش دهد.
راهبرد بازرگانی: در قراردادهای بلندمدت، ضریب تعدیل قیمت (Escalation Clause) را بر اساس شاخص LME Nickel حذف یا اصلاح کنید؛ چون نیکل در ۴۰۹ تأثیر حداقلی دارد و وابستگی قیمت آن به کروم و قراضهٔ آهن بیشتر است.
۳. کاربرد استیل ۴۰۹ در ساخت اگزوز خودرو
۳.۱ چرا اگزوز؟
سامانهٔ اگزوز خودرو محیطی با ترکیبی از گازهای داغ، ضربهٔ رطوبت در سیکل خاموش/روشن، و هیدروکربن‌های نسوخته است. استیل ۴۰۹ به دلیل ویژگی‌های زیر انتخاب می‌شود:
- مقاومت اکسیداسیون تا ۶۷۵ °C در سرویس مداوم؛
- هدایت حرارتی بالاتر از ۳۰۴ که گرما را یکنواخت پخش می‌کند و نقاط داغ موضعی را کاهش می‌دهد؛
- قابلیت کشش عمیق و رول‌فرم برای تولید سیلندرهای صداخفه‌کن و لوله‌های خم.
۳.۲ نمونهٔ عملکرد واقعی
در یک تحقیق میدانی بر روی ۷۵۰ دستگاه وانت دیزلی در اروپای مرکزی، سامانهٔ اگزوز فولاد کربنی با پوشش آلومینایز به‌طور متوسط پس از ۲.۵ سال دچار سوراخ‌شدگی شد. جایگزینی با استیل ۴۰۹ طول عمر را به ۵.۴ سال افزایش داد در حالی که هزینهٔ کل مالکیت (TCO) ۱۲ ٪ کاهش یافت؛ زیرا دفعات تعمیر و توقفات برنامه‌ریزی‌نشده کمتر شد.
۳.۳ نکات طراحی اگزوز
| پارامتر | توصیه برای ۴۰۹ |
|---|---|
| شعاع خم حداقل | ۱٫۵ × قطر لوله |
| ضخامت معمول | ۰٫۸ – ۱٫۶ میلی‌متر |
| فرآیند جوش | TIG خودکار یا لیزر |
| پس‌عمل حرارتی | خنک‌کاری هوا؛ نه غوطه‌وری آبی |
۴. تفاوت استیل ۴۰۹ و ۳۰۴؛ کدام بهتر است؟
انتخاب میان این دو گرید به «الگوی سرویس» و «حد بودجه» برمی‌گردد. جدول زیر تحلیل را خلاصه می‌کند:
| ویژگی | استیل ۴۰۹ | استیل ۳۰۴ |
|---|---|---|
| ریزساختار | فریتی | آستنیتی |
| جذب آهن‌ربا | دارد | ندارد |
| مقاومت خوردگی نمکی | متوسط | بسیار خوب |
| توان کار در ۶۷۵ °C | پایدار | پایدارتر (تا ۸۷۰ °C) |
| هزینهٔ مواد | ⬇ ~۳۰ ٪ | ⬆ |
| سختی پس از نورد سرد | افزایش می‌یابد | افزایش می‌یابد |
| جوشکاری بدون پیش‌گرم | بهتر با ۳۰۴ | ممکن، ولی پیش‌گرم سبک برای ضخیم |
جمع‌بندی: هر جا دما و قیمت اولویت اصلی باشند، ۴۰۹ گزینه‌ای منطقی است. وقتی خورندگی کلریدی یا ظاهر آینه‌ای اهمیت دارد، ۳۰۴ انتخاب برتر می‌شود.
۵. استیل ۴۰۹ بگیر است یا نگیر؟
به طور ذاتی، فولادهای فریتی بگیر هستند؛ زیرا شبکهٔ بلوری BCC با میدان‌های مغناطیسی برهم‌کنش قوی دارد. این خاصیت مزایای زیر را دارد:
- جداسازی سریع ضایعات در کارگاه بازیافت؛
- امکان استفاده از ریل‌های مغناطیسی در حین برش و مونتاژ؛
- ابزار سادهٔ تشخیص در انبار برای تفکیک از گریدهای آستنیتی.
تنها در مواردی که لایهٔ نازک نیتروژن یا پوشش آلیاژی سطحی اعمال شود، شدت جذب مغناطیس کاهش نسبی پیدا می‌کند؛ ولی صفر نمی‌شود.
۶. خواص و مشخصات فنی استیل ۴۰۹
۶.۱ خواص مکانیکی (حالت آنیل، نمونهٔ ۱٫۵ میلی‌متر)
| خاصیت | حد تسلیم (MPa) | استحکام کششی (MPa) | ازدیاد طول (%) | سختی برینل |
|---|---|---|---|---|
| مقدار | ~۱۷۰ | ~۳۸۰ | ۲۵ | ۱۷۰ HB |
۶.۲ خواص حرارتی
- چگالی: ۷.۷ g/cm³
- هدایت حرارتی ۲۰ °C: ۲۵ W/m·K
- ضریب انبساط ۲۰–۳۰۰ °C: ۱۱.۴ µm/m·K
۶.۳ استحکام در دمای بالا
در ۶۰۰ °C، استحکام کششی به حدود ۲۱۰ MPa می‌رسد که برای بسیاری از سامانه‌های اگزوز کافی است. این عدد برای ۳۰۴ تقریباً ۲۵۰ MPa است؛ بنابراین تفاوت عملکرد نسبت به صرفه‌جویی قیمت، قابل قبول تلقی می‌شود.
۷. نکات جوشکاری استیل ۴۰۹
جوشکاری ۴۰۹ با روش‌های قوس جوشی (MIG/MAG) یا TIG رایج است. با رعایت نکات زیر، خوردگی و ترک به حداقل می‌رسد:
- پیش‌گرم ۱۰۰ – ۱۵۰ °C برای قطعات بالای ۳ میلی‌متر.
- انتخاب سیم‌جوش ۴۰۹ یا ۴۰۹Ni؛ نیکل‌اندک در فیلر، استحکام حرارتی درز را بالا می‌برد.
- در اتصالات غیرهمجنس با ۳۰۴ یا ۳۱۶، از فیلر ۳۰۹L یا ۳۰۹Mo استفاده کنید.
- سرعت جوش را بالا نگه دارید تا منطقهٔ HAZ پهن نشود.
- پس از جوش، اجازه دهید قطعه در هوا خنک شود؛ از کوئنچ آبی پرهیز کنید که شوک حرارتی ایجاد می‌کند.
نکتهٔ کارگاهی: نازل‌های بلند و گاز محافظ کافی (آرگون خالص یا Ar+2 ٪CO₂) مانع اکسید شدن ریشهٔ درز در جوش داخلی لوله‌های اگزوز می‌شود.
۸. معادل استیل ۴۰۹ در استانداردهای جهانی
| سیستم استاندارد | نام معادل | توضیح |
|---|---|---|
| UNS | S40900 | سامانهٔ یکسان‌سازی اعداد امریکا |
| DIN/EN | ۱.۴۵۱۲ / X2CrTi12 | اروپای مرکزی |
| ASTM | A240 409 | ورق و صفحه |
| JIS | SUS 409L | ژاپن؛ حرف L به معنای کربن پایین |
| ISO | ۴۰۹-11Ti | سازمان جهانی استاندارد |
این تطبیق برای سفارش مواد از تأمین‌کنندگان بین‌المللی حیاتی است؛ زیرا شمارهٔ اشتباه می‌تواند به تحویل گریدهای ۴۱۰ یا ۴۳۰ منجر شود که خواص متفاوتی دارند.
۹. چطور استیل ۴۰۹ اصل را تشخیص دهیم؟
۱. آزمون مغناطیس دستی: جذب آهن‌ربا باید محسوس باشد؛ ۳۰۴ اصلاً جذب نمی‌کند.
۲. گواهی Mill Test Report (MTR): بررسی کنید کروم کمتر از ۱۰٫۵ ٪ نباشد و نیکل بالاتر از ۰٫۵ ٪ درج نشده باشد.
۳. اسپکترومتری پرتابل (PMI): دستگاه XRF عناصر اصلی را در محل نمایش می‌دهد؛ هزینهٔ تست کمتر از ۲ دقیقه زمان می‌گیرد.
۴. رنگ لایهٔ اکسید پس از حرارت: ۴۰۹ به رنگ خاکستری مایل به قهوه‌ای درمی‌آید؛ ۳۰۴ آبی-بنفش می‌شود.
۵. حک لیزری کارخانه: به دنبال عبارت ۱.۴۵۱۲ یا UNS S40900 روی لبهٔ کویل یا پشت ورق باشید.
۱۰. مزایا و معایب استفاده از استیل ۴۰۹
۱۰.۱ مزایا
- مقرون‌به‌صرفه: ۲۰ – ۴۰ ٪ ارزان‌تر از ۳۰۴ و ۳۱۶.
- دوام حرارتی: پوسته شدن سطح تا ۶۷۵ °C رخ نمی‌دهد.
- مغناطیسی بودن: استفاده از تجهیزات جابجایی مغناطیسی را ممکن می‌کند.
- قابلیت شکل‌دهی: خم، پرس و کشش عمیق با ابزار فولادی معمولی.
- دسترسی گسترده: ورق، لوله، پروفیل و کویل در ضخامت‌های ۰٫۵ تا ۶ میلی‌متر.
۱۰.۲ معایب
- مقاومت خوردگی کلریدی محدود: در محیط دریایی یا شیمیایی باید روکش یا انتخاب گرید بالاتر مدنظر باشد.
- ظاهر سطح: پس از جوش یا حرارت، رنگ خاکستری مات می‌شود و برای کاربرد تزئینی نیاز به پولیش ثانویه دارد.
- عدم سختکاری حرارتی: در صورت نیاز به استحکام بالا، باید روی طراحی مقطع یا کارسرد حساب کرد.
سؤالات متداول (FAQ)
| پرسش | پاسخ کوتاه |
|---|---|
| استیل ۴۰۹ زنگ می‌زند؟ | در محیط کم‌کلرید فقط لایهٔ اکسید خاکستری می‌گیرد، سوراخ نمی‌شود. |
| حداکثر دمای کار؟ | ۶۷۵ °C مداوم، ۸۱۵ °C برای سیکل‌های کوتاه. |
| می‌توان ۴۰۹ را با ۳۰۴ جوش داد؟ | بله؛ فیلر آستنیتی ۳۰۹L توصیه می‌شود. |
| تفاوت اصلی ۴۰۹ و ۴۳۰؟ | ۴۳۰ کروم بالاتری دارد (۱۶ – ۱۸ ٪) ⇒ مقاومت خوردگی بهتر ولی شکل‌دهی سخت‌تر و قیمت بالاتر. |
| آیا ۴۰۹ مغناطیسی است؟ | بله، چون فریتی است. |
| امکان تولید مخزن شیر پاستوریزه با ۴۰۹؟ | پیشنهاد نمی‌شود؛ محیط کلریدی و نیاز به تمیزی سطح، ۳۰۴ یا ۳۱۶ را می‌طلبد. |
جمع‌بندی نهایی
استنلس استیل ۴۰۹ همان جایی می‌درخشد که فولاد کربنی از میدان به در می‌شود و فولاد آستنیتی هزینه را غیررقابتی می‌کند. برای خطوط اگزوز، دودکش‌های صنعتی، بعضی مبدل‌های حرارتی و محفظه‌های کار در دمای بالا، ۴۰۹ تعادل هوشمندانه‌ای میان دوام، شکل‌پذیری و قیمت ایجاد می‌کند. کافی است شرایط محیطی—به‌ویژه غلظت یون کلرید—را درست بشناسید تا با اطمینان خاطر، این آلیاژ را در سبد مواد خود بگنجانید. اجرای اصول جوشکاری و خرید از منابع معتبر، رمز گشودن تمام ظرفیت‌های ۴۰۹ است.برای خرید انواع ورق استیل کلیک کنید.
