انکر بولت چیست و چه کاربردهایی دارد؟

وقتی صحبت از اتصال ایمن سازه‌های فولادی، تجهیزات صنعتی یا حتی پایه یک تابلوی راهنمایی می‌شود، نخستین نامی که به ذهن مهندسان، مجریان کارگاه و تیم‌های نگهداری می‌رسد «انکر بولت» است. انکر بولت‌ها همان قطعات به‌ظاهر ساده‌ای هستند که سکون و پایداری یک سازه عظیم یا عملکرد بی‌وقفه یک ماشین چند تُنی را تضمین می‌کنند. در این مقاله جامع، همه چیز را درباره این اتصال‌دهنده‌های استراتژیک مرور می‌کنیم؛ از تعریف و تاریخچه تا انواع، اصول عملکرد، روش‌های نصب، استانداردها، عوامل شکست و نگهداری. هدف، فراهم کردن منبعی کامل برای مهندس عمران، تکنسین کارگاه، مدیر پروژه و حتی خواننده علاقه‌مند است تا بداند «انکر بولت چیست و چه کاربردهایی دارد؟».

۱. تعریف، تاریخچه و چرایی استفاده‌

۱-۱. تعریف عملیاتی
انکر بولت (Anchor Bolt) میله یا پیچی است که در بتن، سنگ طبیعی، آجر یا سایر مصالح سخت کاشته می‌شود تا صفحه فلزی، ستون فولادی، ماشین‌آلات یا هر عضو سازه‌ای دیگری را محکم در جای خود نگاه دارد. بخش رزوه‌شدهٔ آن امکان بستن مهره یا واشر را می‌دهد و بخش کاشته‌شده (صاف، خم شده به شکل L، مجهز به غلاف انبساطی یا همراه چسب) مسئول انتقال بار به بستر بتنی است.

۱-۲. سیر تحول
پیش از دهه ۱۹۳۰ اتصال ستون‌های فولادی به فونداسیون بتنی اغلب با قلاب‌های ساده میلگرد یا پرچ انجام می‌گرفت. با توسعه آسمان‌خراش‌ها در آمریکا، نیاز به قطعه‌ای با ظرفیت کششی بالا و نصب ساده‌تر، ابداع انکر بولت‌های شکل L را رقم زد. دهه ۱۹۵۰ شرکت های اروپایی مکانیزم انبساط (expansion) را معرفی کردند و در دهه ۱۹۸۰ چسب های اپوکسی دو جزئی، پای انکر بولت‌های شیمیایی را به کارگاه باز کرد. امروزه استانداردهای بین‌المللی مانند ACI 318-25، EN 1992-4 و ISO 898-1 چارچوب طراحی و کنترل کیفی این قطعات را مشخص می‌کنند.

۱-۳. مزیت‌های کلیدی

• پایداری بلندمدت: عمر انکر بولت همتراز عمر خود سازه است.

• انعطاف در طراحی: انواع مکانیکی و شیمیایی، دست طراح را برای هر ضخامت صفحه و هر شیوه بارگذاری باز می‌گذارد.

• سرعت نصب: در پروژه‌های بازتوانی (Retrofit) یا نصب تجهیزات جدید، بدون تخریب عمده می‌توان اتصال مطمئن ایجاد کرد.

۲. طبقه‌بندی جامع انواع انکر بولت

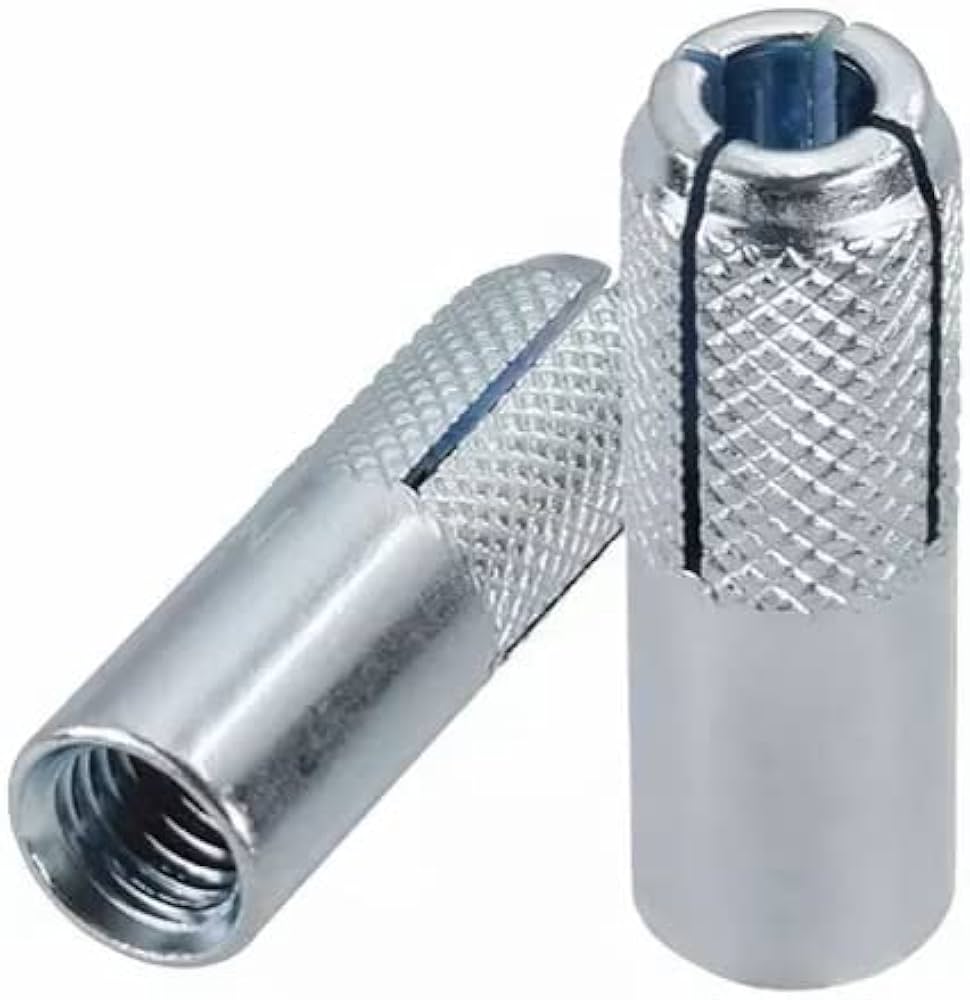

۲-۱. انکر بولت‌های مکانیکی
این گروه رایج‌ترین دسته است و به روش انبساطی یا اصطکاکی عمل می‌کند. زیرمجموعه‌ها:

۲-۲. انکر بولت‌های شیمیایی
رزین‌های اپوکسی، پلی‌استر یا وینیل‌استر حفره سوراخ را پر می‌کنند و به میلگرد یا پیچ کاشت‌کاشت شده می‌چسبند. مقاومت کششی بالاتر، فاصله لبه کمتر و کارایی فوق‌العاده در بارهای دینامیکی از مزیت‌های مهم آن‌هاست.

۲-۳. انواع خاص و سفارشی

• J-Bolt یا L-Bolt: قبل از بتن‌ریزی در قالب قرار می‌گیرد.

• Headed Anchor (سرخودی): صفحه یا گلچه جوش شده به انتهای میلگرد برای «کلیدزنی» بهتر.

• Eye Bolt (چشمی): برای معلق کردن کابل یا لوله‌ها.

• Grooved/Threaded Rod + Sleeve (اسلیو): در سازه‌های صنعتی که نیاز به تعویض آسان دارند.

۳. مکانیزم‌های گیرایی و انتقال بار

۱. اصطکاکی-انبساطی: نیرو از طریق فشار شعاعی غلاف به دیواره بتن منتقل می‌شود. مناسب بارهای کششی نسبتاً کم و بارهای برشی متوسط.
۲. چسبندگی شیمیایی: پیوستگی رزین به بتن و فولاد ضریب اطمینان بالایی ایجاد می‌کند؛ ایده آل برای بارهای دینامیکی و شوک.
۳. کلیدزنی (Keying): برآمدگی سرخودی یا گلچه با گیرکردن مکانیکی در بتن، مقاومت کششی چشمگیری می‌سازد.
۴. ترکیبی: برخی انکرها از هم‌‌زمانی چسبندگی و کلیدزنی یا چسبندگی و اصطکاک بهره می‌برند تا هر دو مؤلفه کششی و برشی را بهینه کنند.

۴. کاربردهای متعدد در مقیاس سازه تا تجهیزات خانگی

• ساختمان‌سازی: ­ثابت‌سازی بیس‌پلیت ستون‌های فولادی، اتصال کربل کنسول‌ها، نصب نماهای سنگی، ایجاد سیستم مقاوم جانبی در ساختمان‌های بنایی (Tie-Rod).

• صنایع سنگین: فیکس‌کردن کمپرسورهای چند تُنی، جرثقیل سقفی، توربین‌های گازی و پایه‌های پایپ راک‌ها.

• پروژه‌های زیرساختی: مهار کابل‌های کششی پل معلق، نصب درپوش‌های بافل در سدها، اتصال ریل هدایتگر در نیروگاه‌های آبی.

• کاربری‌های سبک و معماری داخلی: سقف کاذب بیمارستان، گاردریل پارکینگ، علائم ترافیکی، پارتیشن دفتر کار و حتی پایه میز آشپزخانه.
  آنچه این گستره را ممکن می‌کند، تنوع سایز (M6 تا M64)، طول (۶۰ میلی‌متر تا بیش از ۲ متر) و جنس (فولاد کربنی، استنلس استیل، فولاد گالوانیزه گرم) است.

۵. تفاوت انکر بولت، رول بولت و چسب کاشت بولت

اصطلاح «رول بولت» اغلب به اشتباه به عنوان یک وسیله مستقل آورده می‌شود؛ درحالی‌که رول بولت همان Sleeve Anchor مکانیکی است. تفاوت اصلی در مکانیزم عمل است:

• رول بولت: متکی به انبساط مکانیکی غلاف. نصب سریع ولی حساس به کیفیت بتن.

• انکر شیمیایی (کاشت بولت): میله ساده + کپسول رزین یا کارتریج تزریقی. حداکثر ظرفیت کششی و امکان کاشت نزدیک لبه.

• انکر بولت پیش‌کاشته (J-Bolt): قبل از بتن‌ریزی و بدون رزین؛ بیشترین یکپارچگی با فونداسیون ولی نیازمند دقت در جایابی حین آرماتوربندی.

۶. فاکتورهای کلیدی در انتخاب و طراحی

۱. نوع بار و جهت آن: کششی (Tension)، برشی (Shear) یا ترکیبی. برای بارهای رفت و برگشتی (Fatigue) عموماً رزین‌های وینیل‌استر پیشنهاد می‌شود.
۲. کیفیت و کلاس بتن: بتن C20 نسبت به بتن C40، مقاومت کمتری در برابر گوه انبساطی دارد؛ بنابراین طول کاشت یا قطر انکر باید بیشتر لحاظ شود.
۳. شرایط محیطی: رطوبت، کلرید، چرخه یخ زدگی و مواد شیمیایی خورنده عامل انتخاب فولاد زنگ‌نزن ۳۱۶ یا گالوانیزه گرم است.
۴. فاصله از لبه (Edge Distance) و فواصل مرکز-به-مرکز (Spacing): طبق ACI 318-25 حداقل فاصله لبه برای انکر کششی باید بزرگ‌تر از ۱۰ برابر قطر انکر یا ۱.۵برابر عمق موثر باشد، مگر آن‌که محاسبات ترک خوردگی خلافش را ثابت کند.
۵. نیازهای آتش: در سازه‌های حیاتی (پتروشیمی، داده سنتر) گاهی پوشش ضدحریق (Intumescent) روی صفحه بیس و مهره توصیه می‌شود.

۷. مراحل نصب؛ از طراحی تا ترکبندی نهایی

۷-۱. نصب قبل از بتن‌ریزی (Cast-in-Place)

1. صفحه قالب‌بندی کف پی مهار می‌شود.

2. انکر J-شکل از طریق قفسه آرماتور عبور داده و با مهره یا «چوب خط تراز» در جای دقیق ثابت می‌شود.

3. پس از بتن‌ریزی باید حداقل ۲۴ ساعت (تا رسیدن بتن به ۷۰٪ مقاومت) صبر کرد و سپس مهره را سفت کرد.

۷-۲. نصب بعد از بتن‌ریزی (Post-Installed)
الف) مکانیکی:

• سوراخ‌کاری با مته الماس، پاکسازی سه مرحله‌ای (دمنده، برس، دمنده).

• فروبردن انکر رول یا وج.

• سفت کردن گشتاور طبق دیتاشیت (مثلاً ۸۰ N·m برای M16).

ب) شیمیایی:

• سوراخ‌کاری + دمش + برس سیمی + دمش دوباره.

• تزریق رزین از ته سوراخ تا دو-سوم ارتفاع.

• چرخاندن میله رزوه­دار تا رزین دور آن را فرا گیرد.

• رعایت زمان ژل شدن (Gel Time) و زمان رسیدن به مقاومت نهایی (Cure Time).

۷-۳. تست کشش میدانی
پیش از بارگذاری بهره برداری، ۲ تا ۵ درصد انکرها با جک هیدرولیک کشیده و جابه‌جایی ثبت می‌شود؛ معیاری برای پذیرش یا مردود کردن اجرا.

۸. دلایل رایج شکست و راهکارهای پیشگیری

۹. برنامه بازرسی و نگهداری دوره‌ای

• بازبینی چشمی فصلی: اطمینان از عدم شل شدن مهره، اکسید یا ترشح زنگ بر سطح.

• اندازه‌گیری گشتاور هر ۱۲ ماه: مطابقت با مقدار طراحی.

• آزمایش غیرمخرب (NDT): در سازه‌های حساس از روش اولتراسونیک یا رادیوگرافی برای تشخیص ترک داخلی استفاده می‌شود.

• گالوانیزه گرم یا آبکاری سرد؟ اگر دمای کار کمتر از ۵۰ °C باشد، گالوانیزه گرم (۹۰ µm روی) بهترین حفاظت کاتدی را می‌دهد. برای تجهیزات داخل سالن با رطوبت کنترل‌شده، آبکاری سرد اقتصادی‌تر است.

۱۰. استانداردها، دستورالعمل‌های طراحی و الزامات ایمنی

• ACI 318-25 فصل ۱۷ معیارهای طراحی و تست انکرهای پس از نصب شیمیایی و مکانیکی در بتن بدون ترک و ترک‌خورده را پوشش می‌دهد.

• EN 1992-4:2018 روش محاسبه ظرفیت کشش، برش و ترکیبی انکر در بتن در اروپا.

• OSHA Subpart CC برای تجهیزات بالابر هشدار می‌دهد که انکر بولت‌های پایه جرثقیل باید حداقل دو بار در سال تست کشش شوند.

• ISO 898-1 کلاس استحکام مکانیکی پیچ و مهره‌ها؛ مثلاً ۸.۸ یا ۱۰.۹.

رعایت این استانداردها نه تنها از منظر ایمنی، بلکه بر مبنای قوانین بیمه و تضمین کارفرما الزامی است.

کاشت انکر بولت

کاشت انکر بولت یکی از مراحل مهم در ساخت و نصب سازه‌های فلزی و بتنی است که برای ایجاد اتصال محکم میان تجهیزات و فونداسیون مورد استفاده قرار می‌گیرد. در این روش ابتدا محل نصب با دقت مشخص و سوراخ‌کاری روی بتن انجام می‌شود، سپس انکر بولت در سوراخ قرار گرفته و با استفاده از مواد پرکننده یا ملات مخصوص تثبیت می‌گردد. این فرآیند باید با رعایت نکات فنی و استانداردهای لازم صورت گیرد تا علاوه بر استحکام بالا، از جابه‌جایی یا شل شدن پیچ در برابر فشارها و ارتعاشات جلوگیری شود. به طور کلی کاشت صحیح انکر بولت نقش کلیدی در ایمنی، دوام و پایداری سازه‌ها دارد.

جمع‌بندی

۱. همه رول بولت‌ها انکر بولت‌اند، ولی همه انکر بولت‌ها رول بولت نیستند!
۲. برای بتن ترک‌خورده یا فاصله کم تا لبه، حتماً به سراغ انکر شیمیایی بروید.
۳. گشتاور مناسب یعنی عمر بلندتر اتصال؛ آچار ترکمتر از واجبات جعبه ابزار است.
۴. اگر پروژه در محیط خورنده است، هزینه فولاد زنگ‌نزن نسبت به تعویض پرهزینه آینده ناچیز خواهد بود.
۵. بازرسی دوره‌ای و ثبت نتایج در چک لیست نگهداری، کلید عبور از تست‌های ایمنی و تمدید بیمه است.

پرسش‌های متداول

1. انکر بولت دقیقاً چیست و چه کاری انجام می‌دهد؟
   انکر بولت میله یا پیچی است که بخشی از آن داخل بتن، سنگ یا آجر کاشته می‌شود تا عضو یا تجهیز فلزی را سفت و دائماً در جای خود نگه دارد؛ بنابراین نیروهای کششی، برشی یا ترکیبی را به مصالح پایه منتقل می‌کند.

2. تفاوت اصلی انکر بولت مکانیکی و شیمیایی چیست؟
   در نوع مکانیکی، گیرایی از انبساط یا اصطکاک غلاف فلزی ایجاد می‌شود و بلافاصله پس از سفت‌کردن آماده بارگذاری است؛ در نوع شیمیایی، چسب رزینی فضای سوراخ را پُر می‌کند و پس از زمان ژل شدن و گیرش نهایی ظرفیت کامل را به دست می‌آورد. این نوع اجازه نصب نزدیک لبه و در بتن ترک‌خورده را نیز می‌دهد.

3. آیا رول بولت همان انکر بولت است؟
   رول بولت در حقیقت زیرمجموعهٔ انکرهای مکانیکی (Sleeve Anchor) است؛ یعنی همهٔ رول بولت‌ها انکرند، ولی همهٔ انکرها رول بولت نیستند.

4. چگونه سایز (قطر و طول) مناسب را انتخاب کنم؟
   ابتدا نوع و مقدار بار، جهت بار و کلاس بتن را مشخص کنید، سپس از جداول سازنده یا بند ۱۷ ACI 318-25 کمک بگیرید. یک قاعده سرانگشتی این است که قطر انکر تقریباً برابر ۱/۱۲ ضخامت صفحه بیس و طول کاشت حداقل ۱۰ برابر قطر باشد، مشروط به بتن سالم و غیرترک‌خورده.

5. حداکثر بار مجاز انکر را چطور تخمین بزنم؟
   باید کوچک‌ترین مقدار بین سه عامل زیر را در نظر بگیرید: مقاومت فولاد انکر، ظرفیت کشش/برش بتن و مقاومت چسب (در انکر شیمیایی). ضریب اطمینان معمولاً ۴ تا ۶ برای کشش و ۳ برای برش لحاظ می‌شود.

6. آیا می‌توان پس از بتن‌ریزی انکر اضافه کرد؟
   بله؛ به این کار «کاشت پس‌نصب» می‌گویند. با مته الماس سوراخ می‌زنید، گردوخاک را کاملاً تمیز می‌کنید و انکر مکانیکی یا شیمیایی را طبق دستور عمل نصب می‌کنید.

7. فاصلهٔ ایمن از لبه بتن چقدر است؟
   برای انکر کششی معمولی، حداقل ۱۰ برابر قطر یا ۶۰ میلی‌متر (هر کدام بزرگ‌تر) توصیه می‌شود. در انکر شیمیایی—با محاسبات مناسب—می‌توان فاصله را تا ۶ برابر قطر کاهش داد.

8. آیا انکر بولت در بتن ترک‌خورده عملکرد خوبی دارد؟
   انکر شیمیایی (اپوکسی یا وینیل‌استر) و بعضی انکرهای مکانیکی دارای تأییدیه C1/C2 برای بتن ترک‌دار طراحی شده‌اند. رول بولت معمولی برای چنین شرایطی پیشنهاد نمی‌شود.

9. زمان گیرش رزین معمولاً چقدر است؟
   در دمای ۲۰ درجه سانتی‌گراد، رزین‌های اپوکسی حدود ۳۰–۶۰ دقیقه ژل می‌شوند و پس از ۱۲–۲۴ ساعت به مقاومت نهایی می‌رسند. هوای سرد این زمان‌ها را افزایش می‌دهد.

10. علت شایع شل شدن یا شکست انکر چیست؟
    پیچاندن بیش‌ازحد (Over-Torque)، خوردگی، نصب روی بتن ضعیف و تمیز نکردن سوراخ پیش از کاشت از مهم‌ترین عوامل‌اند. استفاده از آچار ترکمتر و انتخاب فولاد ضدزنگ یا پوشش گالوانیزه مناسب ریسک را به حداقل می‌رساند.

11. تست کشش میدانی چیست و چه زمانی لازم است؟
    در این تست روی درصد کوچکی از انکرها با جک هیدرولیک نیروی کششی اعمال می‌شود تا جابه‌جایی کنترل شود. پروژه‌های دولتی، جرثقیل‌های سقفی و سازه‌های حساس معمولاً پس از نصب و هر ۲ تا ۳ سال یکبار این آزمون را الزامی می‌کنند.

12. فرق انکر گالوانیزه و فولاد ضدزنگ چیست؟
    گالوانیزه گرم لایه‌ای ضخیم از روی (حدود ۹۰ میکرون) ایجاد می‌کند و در اغلب فضاهای بیرونی مناسب است؛ فولاد ضدزنگ ۳۱۶ برای مناطق ساحلی یا محیط‌های اسیدی و کلریددار لازم است.

13. آیا می‌توان انکر را تقویت یا تعویض کرد؟
    بله. برای تقویت، می‌توانید انکر شیمیایی قطورتر در همان سوراخ یا سوراخ مجاور بکارید. تعویض انکر مکانیکی معمولاً با حفاری مجدد و تزریق راد رزوه‌دار انجام می‌شود.

14. کدام استانداردها باید رعایت شود؟
    طراحی بر اساس ACI 318-25 (فصل ۱۷) یا EN 1992-4 انجام می‌شود؛ کلاس پیچ‌ها به ISO 898-1 و الزامات ایمنی کارگاهی به مقررات OSHA ارجاع دارد.

15. هزینهٔ نسبی انکر شیمیایی و مکانیکی چگونه است؟
    انکر شیمیایی معمولاً ۱۵ تا ۴۰ درصد گران‌تر است، ولی در بارهای بالا یا نزدیک لبه بتن تعداد کمتر یا ابعاد کوچک‌تری لازم دارد و هزینه کلی پروژه را متعادل می‌کند.
