تفاوت نبشی و سپری + مقایسه کامل نبشی و سپری

چرا شناخت تفاوت نبشی و سپری مهم است؟

در هر پروژهٔ فلزی، انتخاب مقطع درست همان‌قدر حیاتی است که محاسبات سازه‌ای دقیق. دو پروفیلی که اغلب در یک مرحله از طراحی با یکدیگر رقابت می‌کنند، نبشی (Angle) و سپری (T-Section) هستند. شکل ظاهری سادهٔ «L» و «T» در نگاه اول ممکن است این ذهنیت را ایجاد کند که جایگزینی آن‌ها بی‌دردسر است؛ اما تجربهٔ کارگاهی و محاسبات مهندسی نشان داده است که کوچک‌ترین اختلاف ابعادی یا رفتاری می‌تواند به تفاوتی بزرگ در ظرفیت باربری، هزینهٔ تمام‌شده و حتی برنامهٔ تأمین متریال منجر شود. در ادامه، یک بررسی کامل، عاری از اغراق تبلیغاتی و با لحن رسمی اما اندکی دلسوزانه ارائه می‌شود تا معمار، مهندس و خریدار بتوانند با آرامش بیشتر دست به انتخاب بزنند.

نبشی چیست؟ انواع، استانداردها و روش تولید

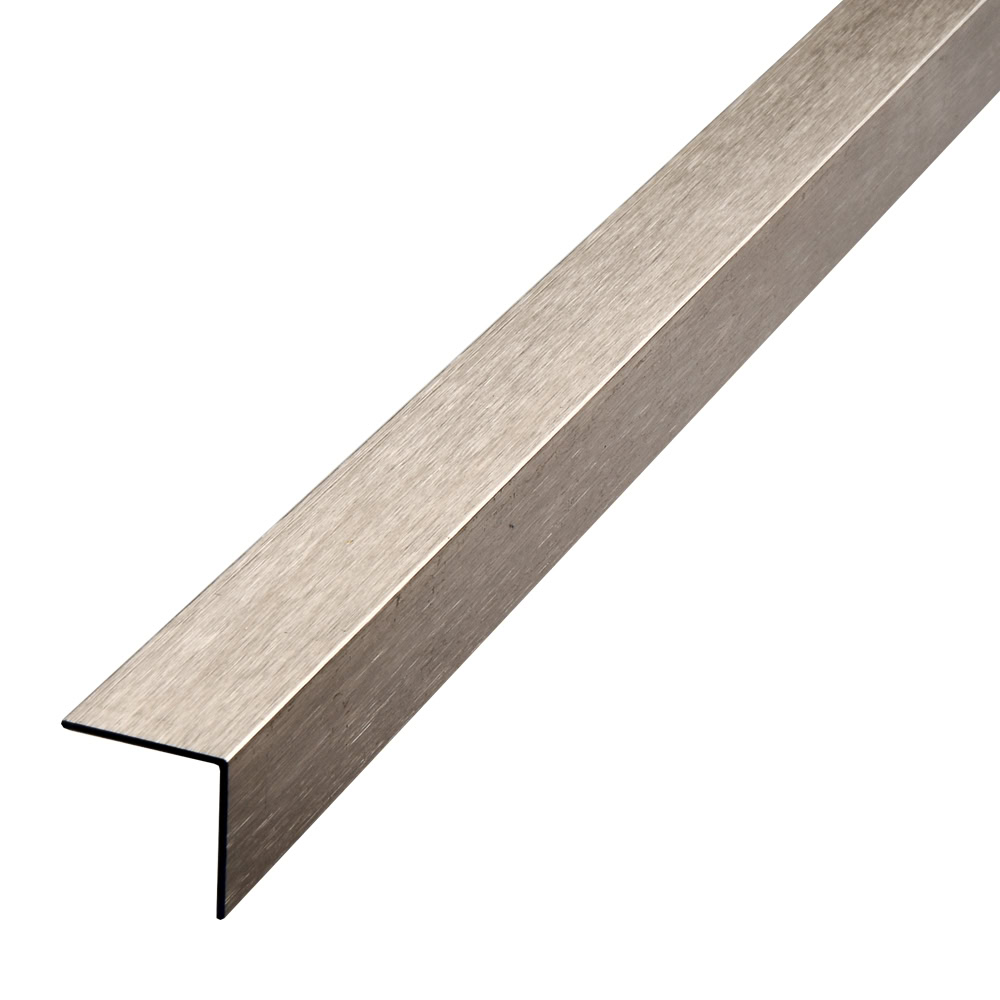

نبشی پروفیلی با مقطع «L» است که دو بال عمود بر هم دارد. این بال‌ها ممکن است مساوی (Equal Leg) یا نامساوی (Unequal Leg) باشند. در بازار ایران، نبشی‌های بال مساوی سهم بالاتری از تولید و مصرف را به خود اختصاص داده‌اند.

استانداردها

• EN 10056 برای ابعاد و تلورانس‌های نبشی در اروپا

• ASTM A36 و ASTM A6/A6M (بخش ابعادی) برای فولاد ساختمانی رایج در بازار جهانی

روش‌های تولید

1. نورد گرم: شمش فولادی پس از رسیدن به دمای نورد، از بین قفسه‌های غلطک عبور می‌کند و مقطع L شکل می‌گیرد. این شیوه بیشترین سهم را دارد.

2. خم‌کاری ورق: برای سایزهای خاص یا تیراژ پایین، ورق فولادی در دستگاه پرس برک یا رول‌فرم خم می‌شود؛ مزیت آن دقت بالای ابعاد و شعاع گوشه کوچک‌تر است اما در ضخامت‌های بالاتر صرفهٔ اقتصادی کمتری دارد.

ابعاد متداول
عرض هر بال از ۲۰ تا ۲۰۰ میلی‌متر و ضخامت از ۳ تا ۲۰ میلی‌متر متغیر است. طول شاخهٔ استاندارد ۶ یا ۱۲ متر است؛ هرچند اکثر انبارها روی موجودی ۶ متری متمرکزند .

سپری (تیر T یا پروفیل T) چیست؟ انواع، استانداردها و روش تولید

سپری، همان‌طور که از نامش پیداست، دارای یک جان عمودی و یک بال افقی است و به‌صورت پروفیل «T» دیده می‌شود. زاویهٔ بین جان و بال ۹۰ درجه کامل است و تقارن حول محور جان، این مقطع را برای انتقال برش و خم در یک جهت خاص مناسب می‌کند.

استانداردها

• EN 10055 برای ابعاد سپری بال تیز و بال گرد

• DIN 59051 و ASTM A6/A6M برای برخی رده‌های مهندسی و ابعادی

روش‌های تولید

1. نورد گرم مستقیم: مشابه نبشی، اما پاس‌های غلطک متفاوت است.

2. برش و جوش ورق: برای سپری‌های پهن‌تر از ظرفیت خطوط نورد، به‌ویژه در پروژه‌های نما یا تیرهای فرعی غیرمعمول، ابتدا ورق‌ها بریده و سپس به‌صورت T جوش‌کاری طولی می‌شوند.

ابعاد متداول
عرض بال از ۳۰ تا ۱۴۰ میلی‌متر و ضخامت ۳ تا ۱۵ میلی‌متر است. طول شاخه‌ها اغلب ۶ متری است، اما تولید ۱۲ متر نیز طبق سفارش رایج است .

مقایسهٔ ابعادی و شکل مقطع

نبشی با مقطع «L» به دلیل وجود گوشهٔ داخلی، درون خود محل تمرکز تنش موضعی دارد؛ در حالی‌که سپری در جان و بال به دلیل تقارن، توزیع تنش یکنواخت‌تری نشان می‌دهد. از طرف دیگر، نسبت ممان اینرسی I x و I y در نبشی نامساوی قابل کنترل است و برای مهاربندی یک‌طرفه مفید است، حال‌آنکه سپری بیشتر برای تیر فرعی که خمش اصلی حول جان اتفاق می‌افتد، استفاده می‌شود.

در ابعاد مساوی، مساحت سطح مقطع سپری عموماً ۱۰–۱۵٪ بزرگ‌تر از نبشی هم‌وزن است، زیرا برای حفظ تعادل هندسی، بال افقی سپری نمی‌تواند بیش از حد باریک شود؛ این اختلاف در وزن نهایی و هزینهٔ فولاد اثر مستقیم می‌گذارد.

مقایسهٔ استحکام و ظرفیت باربری

نبشی

• مهار در گوشه‌ها: در اتصالات سه‌بعدی یا قاب‌های سبک، نبشی به‌سادگی با دو وجه خود به دو المان مجاور جوش یا پیچ می‌شود و مثلث سخت‌کنندهٔ کارا ایجاد می‌کند.

• ممان اینرسی حول ‌محور مورب: در مهاربند قطری، لبهٔ آزاد یکی از بال‌ها در برابر کمانش صفحه‌ای مقاومت خوبی نشان می‌دهد.
  مطابق جداول باربری، نبشی ۶×۶×۰.۵ سانتی‌متر می‌تواند تا حدود ۱٫۲ kN در دهانهٔ ۱ متر به‌عنوان کنسول بار متمرکز تحمل کند .

سپری

• انتقال برش و خمش در یک جهت: جان عمودی، مشابه بال تحتانی تیر I، نقش عمده در تحمل برش دارد؛ درحالی‌که بال افقی تنش خمشی را توزیع می‌کند.
  بر اساس داده‌های جدول تحمل بار سپری، نمونهٔ ۸×۸×۰.۸ سانتی‌متر در دهانهٔ ۱ متر، حدود ۰٫۹ kN بار متمرکز را بدون تسلیم می‌پذیرد .

در دهانه‌های بلند، تاب‌خوردگی بال افقی سپری محدودیت ایجاد می‌کند و معمولاً نیاز است با ورق تقویتی یا مهاربند جان استفاده شود.

کاربردها در سازه و صنعت

نبشی به دلیل لبهٔ بیرونی ۹۰ درجه، برای کنج دیوارهای بنایی مسلح نیز انتخاب رایجی است. سپری در ساخت قاب‌های تزئینی و کرتین‌وال شیشه‌ای عملکرد بهتری دارد، زیرا لبهٔ بال آن سطح تماس وسیع‌تری برای لاستیک درزگیر یا پلیت اتصال فراهم می‌کند.

مقایسهٔ وزن و فرمول‌های محاسبه وزن هر پروفیل

فرمول تقریبی نبشی

برای نبشی‌های مساوی، عبارت در پرانتز دو برابر عرض یک بال می‌شود. چگالی فولاد ساختمانی ۷۸۵۰ kg/m³ است. جداول اشتال منبع سریع محاسبه‌اند .

فرمول تقریبی سپری

به دلیل حضور دو مؤلفهٔ جداگانه (بال و جان)، تغییر ضخامت هرکدام روی وزن کل اثر مستقل دارد.

نمونهٔ عددی:
یک نبشی ۶×۶×۰.۶ سانتی‌متر (بال ۶۰ mm، ضخامت ۶ mm) با طول ۶ متر، حدود ۲۶ kg وزن دارد، درحالی‌که سپری با بال ۶۰ mm، جان ۶۰ mm و ضخامت ۶ mm تقریباً ۲۸.۵ kg است. این اختلاف نه‌چندان بزرگ، هنگام خرید چند ده تُن قابل توجه خواهد بود.

تفاوت قیمت و عوامل مؤثر بر هزینهٔ نهایی

۱. تیراژ تولید
نبشی با سهم بالای حدود ۱۵ ٪ از کل مقاطع طویل فولادی کشور، اقتصاد مقیاس بهتری دارد و معمولاً ۳–۷ درصد ارزان‌تر از سپری هم‌وزن عرضه می‌شود. بر اساس لیست قیمت ۸ تیر ۱۴۰۴، قیمت هر کیلو نبشی سایز ۵ اصفهان حدود ۳۶٬۸۰۰ تومان و سپری مشابه ۳۸٬۴۵۰ تومان گزارش شده است .

۲. جنس و استاندارد فولاد
اگر نیاز به فولاد با گرید مقاوم به زلزله یا رطوبت (مانند ASTM A588) مطرح باشد، تفاوت قیمت تا ۱۵ ٪ رشد می‌کند.

۳. هزینهٔ برش و سوراخ‌کاری
سپری‌ها به علت بال افقی پهن، در ارهٔ نواری زمان بیشتری می‌گیرند؛ این موضوع در پروژهٔ انبوه، بار مالی قابل حس ایجاد می‌کند.

۴. پوشش‌دهی
گالوانیزهٔ غوطه‌وری هر دو مقطع انجام‌پذیر است، ولی لبه‌های تیز سپری نیازمند دقت بیشترند و ضخامت روی در گوشه‌ها ممکن است کمتر شود؛ همین مسئله، قیمت عملیات را در سپری حدود ۱۰–۱۵٪ بالاتر نگه می‌دارد.

نکات جوشکاری و اتصال نبشی و سپری

راهکار کاهش اعوجاج: استفاده از قید موقت، جوش متقارن و انتخاب ترتیب پاس‌ها. برای سپری‌های نوردی، استراحت حرارتی (Inter-pass Cooling) بین پاس‌ها اهمیت ویژه‌ای دارد تا جان از صفحه خارج نشود.

نکات خوردگی، پوشش‌دهی و نگه‌داری

• گالوانیزهٔ گرم اقدامی متداول است و برای مناطق ساحلی اولین پیشنهاد مهندسان است. نبشی به دلیل لبهٔ بیرونی درشت‌تر، جریان مذاب را راحت‌تر عبور می‌دهد؛ اما سپری در محل تلاقی جان و بال افقی نیاز به دمیدن هوا یا ویبره برای خروج هوای محبوس دارد .

• در محیط‌های صنعتی اسیدی، رنگ اپوکسی با ضخامت حداقل ۲۵۰ µm برای هر دو مقطع توصیه می‌شود.

• بازدید دوره‌ای: هر ۱۸ ماه یک‌بار برای مناطق معتدل و هر ۶ ماه یک‌بار در مناطق مرطوب شمالی جهت ترمیم پوستهٔ روی یا خراش پوشش.

جمع‌بندی و راهنمای انتخاب برای پروژه‌های مختلف

پرسش‌های متداول

وزن هر متر نبشی یا سپری را چطور محاسبه کنم؟
از فرمول‌های وزن ذکرشده در بخش مقایسهٔ وزن استفاده کنید. برای سرعت بیشتر، جدول اشتال نبشی و سپری را از مراجع آنلاین مانند آهن آنلاین یا آیرومارت دانلود کنید .

کدام مقطع برای قاب در و پنجره صنعتی مناسب‌تر است؟
سپری به دلیل بال افقی وسیع، سطح تماس بیشتری با لاستیک آب‌بند دارد و درزگیری را آسان می‌کند.

آیا می‌توان سپری را در ابعاد سفارشی تولید کرد؟
بله. با روش برش و جوش ورق یا سفارش نورد گرم سفارشی می‌توانید به عرض بال ۲۰۰ mm هم برسید، اما حداقل تناژ اقتصادی حدود ۳۰ تن است.

حداکثر طول شاخهٔ استاندارد نبشی یا سپری چند متر است؟
معمولاً ۱۲ متر. برای طول‌های بلندتر، به دلیل محدودیت حمل و اعوجاج در کوره، سفارش خاص لازم است .

برای مناطق مرطوب شمال کشور کدام مقطع دوام بهتری دارد؟
هر دو در صورت گالوانیزهٔ گرم عملکرد مشابهی دارند؛ اما سپری با لبهٔ گرد احتمال کمتری برای ماند آب و تشکیل حفرهٔ رطوبتی دارد.

آیا نبشی و سپری هر دو قابلیت گالوانیزهٔ گرم دارند؟
بله، با رعایت تمهیدات ذکرشده در بخش خوردگی.

در اسکلت فلزی سبک، چه زمانی نبشی را به‌جای سپری پیشنهاد می‌کنید؟
وقتی اتصال در دو صفحهٔ عمود بر هم نیاز است و ظرفیت خمش بحرانی نیست.

تفاوت قیمت نبشی مساوی و نامساوی در بازار چقدر است؟
مدت‌هاست اختلاف قیمتی جدی ندارند؛ تنها در سایزهای کم‌مصرف (مثل ۶۵×۵۰) ممکن است ۱–۲ هزار تومان بر کیلو بالاتر باشد.

کدام‌یک راحت‌تر در کارگاه جوش می‌شود و اعوجاج کمتری دارد؟
نبشی در جوش گوشهٔ دوسویه اعوجاج مدیریت‌پذیرتری دارد؛ بال افقی سپری در طول زیاد مستعد پیچش است.

آیا جدول اشتال برای سپری هم وجود دارد؟ چگونه بخوانیم؟
بله. جدول اشتال سپری مانند جدول I-Beam شامل ارتفاع جان، عرض بال، ضخامت‌ها و وزن واحد طول است. با ضرب وزن واحد در طول شاخه، وزن کل به‌دست می‌آید؛ سپس برای کنترل خمشی، ممان اینرسی و مدول مقطع را از ستون‌های جدول استخراج کنید.

نتیجهٔ نهایی

اگر پروژهٔ شما نیاز به مهار گوشه یا اتصال سریع و اقتصادی دارد، نبشی در اغلب مواقع گزینهٔ ساده‌تر و کم‌هزینه‌تر است. اما اگر بارگذاری خمشی یک‌جهته یا زیبایی لبهٔ دید برایتان اولویت دارد، سپری—خصوصاً مدل لبه گرد—راهکار بهتری خواهد بود. در هر صورت، پیش از خرید، حتماً ابعاد، استاندارد تولید و شرایط پوشش‌دهی را در فاکتور استعلام درج کنید تا در زمان اجرا با اختلاف وزن، اعوجاج یا خوردگی زودرس غافلگیر نشوید.
