جدول تنش تسلیم فولاد

تعریف تنش تسلیم و اهمیت آن در مهندسی سازه

تنش تسلیم (Yield Stress) اولین آستانه‌ای است که پس از آن فولاد از رفتار کاملاً الاستیک خارج شده و تغییر شکل دائمی (پلاستیک) در آن آغاز می‌شود. در آزمایش کشش، این نقطه معمولاً با روش «۰٫۲ ٪ Offset» تعیین می‌شود؛ یعنی خطی موازی بخش خطی منحنی تنش–کرنش به اندازه ۰٫۰۰۲ کرنش افقی جابه‌جا شده و محل تقاطع آن با منحنی تنش-کرنش به‌عنوان Fy گزارش می‌شود.

وجود یک مقدار Fy مناسب، عصای دست طراح برای برآورد ظرفیت عضو، کنترل خیز، ارزیابی شکنندگی و تعیین ضریب اطمینان است. در قالب ملاحظات طراحی حدی (LRFD) یا تنش مجاز (ASD)، تقریباً تمام معادلات مقاومت خمشی، فشاری و برشی مستقیماً به Fy وابسته‌اند. ازاین‌رو دانستن مقدار صحیح، به-روز و قابل استناد Fy نه‌فقط یک نیاز محاسباتی بلکه شرط ایمنی جان و مال است.

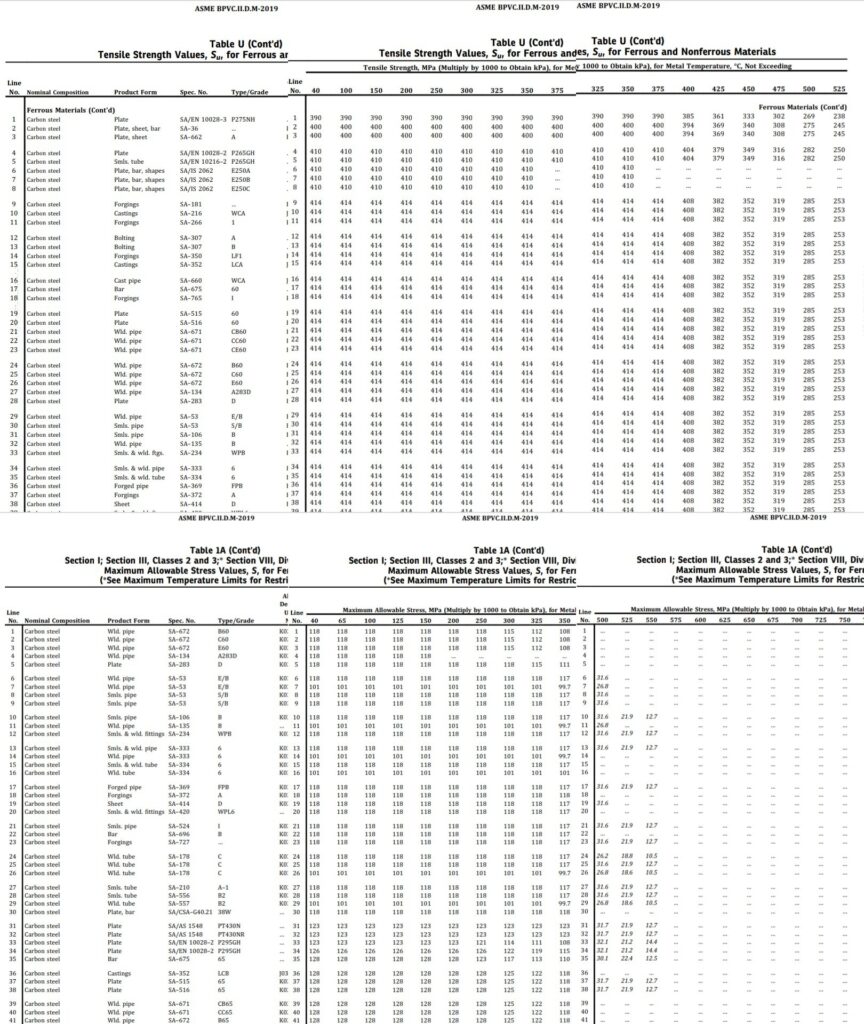

جدول تنش تسلیم فولاد های ساختمانی

جدول ۱ دید فشرده‌ای از رایج‌ترین گریدها داد؛ بااین‌حال هنگام کار عملی چند توجه ضروری است:

1. مقایسه استانداردها

   • EN (اروپا): خانواده S235، S275، S355 (و بالاتر) که تفاوت اصلی‌شان در حداقل Fy است.

   • ASTM (امریکا): معادل‌های پرکاربرد شامل A36 (≈ S235) و A572-Gr.50 (≈ S355).

   • استاندارد ملی ایران (ISIRI 3132): هنوز از نمادهای قدیمی ST37 … استفاده می‌کند اما در متن استاندارد اشاره شده که این گریدها با EN 10025-2 معادل‌اند.
     یکسان‌سازی این نام‌ها در استعلام خرید یا دفترچه محاسبات جلوی سوءبرداشت‌ها را می‌گیرد.

2. تفاوت مقدار اعلام-شده کارخانه و تست کارگاهی
   تولیدکننده معمولاً Fy را در سرتیفیکیت برای ضخامت مرجع و نمونه‌های ماشین‌کاری‌شده بیان می‌کند؛ ولی در کارگاه واقعی، عواملی مثل نورد مجدد، برش حرارتی یا تغییر دمای محیط می‌توانند باعث ۵–۸ ٪ اختلاف شوند. نمونه‌برداری تصادفی (coupon test) مطابق ASTM A370 یا ISO 6892 توصیه می‌شود.

3. ضخامت و پهنای عضو
   طبق EN 1993-1-1، وقتی ضخامت از ۱۶ mm فراتر می‌رود، باید از جدول ‎۳.۱ کاهش‌دهنده استفاده کرد؛ این ضریب برای S355 به‌طور نمونه ۰٫۹۰ در بازه ۴۰–۶۳ mm است.

4. دما و شرایط بهره‌برداری
   Eurocode 3 ضریب k_y,θ را معرفی می‌کند؛ برای فولاد کربنی در ۴۰۰ °C حدود ۰٫۸۷ است، یعنی هر ۱۰ °C افزایش بالای ۲۰ °C حدود ۰٫۳ ٪ افت.

5. تبدیل واحدها
   فرمول سرانگشتی زیر در محل کار به‌سرعت کار راه می‌اندازد:

   psi ≈ MPa × ۱۴۵


   برای برعکس‌کردن، کافی است بر ۱۴۵ تقسیم کنید.

بررسی تنش تسلیم فولاد ST37، ST44 و ST52

تنش تسلیم فولاد st37

• ترکیب شیمیایی: ۰٫۲۰ ٪ کربن و سطوح کم آلیاژ.

• رده مصرف: سازه‌های سبک، قفسه‌بندی، شاسی تجهیزات صنایع غذایی.

• تنش تسلیم واقعی: تست‌های میدان نشان می‌دهد برای ضخامت ۸-۱۲ mm میانگین ۲۴۸ MPa است (حدود ۵ ٪ بالاتر از مقدار اسمی).

تنش تسلیم فولاد ST37 حدود ۲۳۵ مگاپاسکال است. این فولاد به عنوان یک فولاد نرم (Mild Steel) شناخته می‌شود و بیشتر در مواردی استفاده می‌شود که نیاز به مقاومت خیلی بالا وجود ندارد، اما شکل‌پذیری و قابلیت جوشکاری اهمیت زیادی دارند. به دلیل همین ویژگی‌ها، فولاد ST37 معمولاً در صنایع ساختمانی برای ساخت تیرآهن، میلگرد، پروفیل و ورق‌های فولادی به‌کار می‌رود. هرچند مقاومت آن کمتر از فولادهایی مثل ST52 است، اما کار با آن آسان‌تر بوده و برای سازه‌های سبک و قطعاتی که بارهای سنگین تحمل نمی‌کنند انتخاب مناسبی به شمار می‌آید.

تنش تسلیم فولاد ST44 (S275)

• جایگاه کاربرد: فریم دستگاه‌های بسته‌بندی، اسکیدهای فرایندی و شاسی مخازن کوچک.

• مزیت: نقطه تعادل مناسبی بین هزینه و تحمل بار دارد. برای ضخامت≤۱۶ mm Fy = 275 MPa و Fu تا ۵۳۰ MPa.

تنش تسلیم فولاد st52

• چرا محبوب است؟ توان تحمل بار خمشی و برشی بالا با قابلیت جوش‌پذیری قابل قبول؛ بنابراین در اسکلت سالن‌های فرآوری لبنی و پایه تجهیزات دارویی سنگین رایج است.

• اعداد کلیدی: Fy حداقل ۳۵۵ MPa؛ آزمایش‌های نمونه برداری شده از ورق ۱۲ mm اغلب ۳۷۰–۳۸۰ MPa نشان می‌دهد.

نکته اجرایی – در پروژه‌هایی که مخزن تحت فشار (مثلاً CIP یا مایع شوینده) می‌سازید، بسیاری از کارفرماها اجازه نمی‌دهند از ST37 استفاده شود چون ضریب ایمنی موردنظر به‌سختی تأمین می‌شود؛ از ST52 یا معادل A516-Gr.60 به بالا بهره ببرید.

تنش تسلیم فولاد ST52 حدود ۳۵۵ مگاپاسکال است و به عنوان یکی از ویژگی‌های کلیدی این فولاد در طراحی و مهندسی سازه‌ها اهمیت زیادی دارد. این مقدار نشان‌دهنده‌ی حدی است که فولاد در آن از رفتار الاستیک به رفتار پلاستیک تغییر می‌کند و پس از آن تغییر شکل دائمی در ماده باقی می‌ماند. به دلیل داشتن ترکیب مناسب استحکام و شکل‌پذیری، فولاد ST52 در صنایع ساختمانی، پل‌سازی، ساخت مخازن تحت فشار و قطعات ماشین‌آلات کاربرد گسترده‌ای دارد. همچنین، وجود مقادیر مشخصی از عناصر آلیاژی مانند منگنز موجب افزایش استحکام و بهبود جوش‌پذیری این فولاد می‌شود که آن را برای پروژه‌های عمرانی و صنعتی بسیار پرکاربرد کرده است.

تاثیر عملیات حرارتی بر تنش تسلیم فولاد

عملیات‌هایی مثل نرمالایزینگ، تمپرینگ یا گرم‌کاری موضعی می‌تواند Fy فولاد ساختمانی را ۵–۲۰ ٪ تغییر دهد:

در مستندات جوش، EN 1011-2 توصیه می‌کند اگر دمای پیشگرم از ۲۵۰ °C فراتر رفت، آزمون کوپن پس از جوش برای تأیید مجدد Fy انجام شود.

تفاوت تنش تسلیم و تنش نهایی (Fy و Fu)

Fu یا مقاومت کششی نهایی آخرین پله‌ای است که فولاد قبل از گردن‌شدگی می‌پذیرد. نسبت Fu/Fy در فولادهای متداول بین ۱.۵ تا ۱.۸ است (برای ST52 حدود ۱.۶). این نسبت، پارامتر کلیدی انتخاب ضریب اطمینان در آیین‌نامه‌هاست:

• LRFD (AISC 360-16): مقاومت طراحی = ϕ Rn؛ ϕ برای کشش در میلگرد و نبشی برابر ۰.۹ است.

• ASD: مجاز است Rn/Ω با Ω = 1.۶۷ استفاده شود.
  مطابق بند B2.3 AISC، زمانی که دو عضو با Fy متفاوت در تماس هستند، Fy عضو ضعیف‌تر ملاک است.

سوالات متداول (FAQs)

۱. فرق تنش تسلیم با مقاومت کششی نهایی در طراحی سازه چیست؟

تنش تسلیم مرز آغاز تغییر شکل دائم را نشان می‌دهد و در کنترل بهره‌برداری (خیز، ارتعاش و پایداری) حیاتی است؛ مقاومت نهایی ملاک شکست کلی است و بیشتر در کنترل حد نهایی (فروریختن) کاربرد دارد. ضریب اطمینان باید طوری انتخاب شود که بین این دو حاشیه کافی باقی بماند.

۲. روش ۰٫۲ ٪ Offset دقیقاً چگونه روی منحنی تنش-کرنش اعمال می‌شود؟

ابتدا بخش الاستیک با خطی از مبدأ تا نقطه‌ای در کرنش ۰٫۰۰۲ رسم می‌شود، سپس خطی موازی با این بخش ولی از کرنش ۰٫۲ ٪ شروع می‌گردد. محل برخورد با منحنی واقعی، Fy است. این روش برای فولادهایی که نقطه屈 مشخصی ندارند الزامی است.

۳. آیا جوشکاری می‌تواند تنش تسلیم فولاد ساختمانی را تغییر دهد؟

بله؛ ناحیه متأثر از حرارت (HAZ) دانه‌بندی درشتی پیدا می‌کند و Fy موضعی تا ۱۰ ٪ افت می‌کند. اجرای پاس میانی با حرارت کمتر و استفاده از سیم‌جوش کم‌کربن این افت را کم می‌کند.

۴. چطور گرید ST37 با S235 یا A36 معادل‌سازی می‌شود؟

ST37-2 عملاً همان S235JR است (۲۳۵ MPa) و ASTM A36 نیز حداقل ۲۵۰ MPa دارد؛ لذا برای محاسبات ایمن می‌توانید از ۲۳۵ MPa استفاده کنید، مگر آنکه سند رسمی کارخانه مقدار بالاتر را تأیید کند.

۵. در چه ضخامت‌هایی باید کاهش تنش تسلیم را لحاظ کرد؟

هرگاه ضخامت > ۱۶ mm باشد. برای S355، Eurocode ضرایب ۰٫۹۰ تا ۰٫۸۵ را در بازه ۴۰–۱۰۰ mm پیشنهاد می‌کند.

۶. ضریب اطمینان مناسب (LRFD در برابر ASD) چقدر است؟

در فولاد ساختمانی معمولی، ϕ=۰.۹ (LRFD) و Ω=۱.۶۷ (ASD) توصیه AISC است. در ایران، مبحث ۱۰ عدد مشابهی ارائه می‌دهد. برای سازه‌های حساس (مثلاً مخزن تحت فشار) ممکن است تا ۲ افزایش یابد.

۷. تبدیل MPa به kgf/cm² چگونه است؟

۱ MPa ≈ ۱۰.۱۹۷ kgf/cm². کافی است مقدار MPa را در ۱۰.۲ ضرب کنید؛ دقت دو رقم اعشار برای طراحی کافی است.

۸. برای محیط‌های دما بالا یا سرمای شدید چه ضرایب اصلاحی لازم است؟

در ۴۰۰ °C، Fy به حدود ۸۷ ٪ مقدار عادی می‌رسد؛ برای دمای زیر −۲۰ °C خستگی و تردی اهمیت دارد، اما Fy معمولاً افزایش ناچیزی می‌یابد. حتماً از جدول دمایی Eurocode 3 استفاده کنید.

۹. آیا تنش تسلیم فولاد ضدزنگ با فولاد کربنی تفاوت چشمگیر دارد؟

بله؛ فولادهای زنگ‌نزن آستنیتی (۳۰۴، ۳۱۶) معمولاً Fy کمتر (≈ ۲۰۵ MPa) اما چقرمگی بالاتری دارند. فولادهای دوبلکس می‌توانند به ۴۵۰ MPa برسند. آیین‌نامه ANSI/AISC 370-21 راهنمای طراحی آن‌ها است.

۱۰. منابع آنلاین رایگان برای دیتاشیت فولاد کدام‌اند؟

• skill-lync.com – مقالات آموزشی روش آزمایش ۰٫۲ ٪ Offset

• instron.com – دیتابیس تجهیزات آزمایش و پارامترهای مکانیکی

• SkyCiv Docs – ماژول محاسباتی Eurocode 3 آنلاین

• سایت‌های تولیدکننده (مثلاً Steel-Sections.com) – جداول مکانیکی ST37 تا ST52

تنش تسلیم استیل ۳۰۴ چقدر است و چه تفاوتی با فولاد ساختمانی دارد؟

تنش تسلیم استیل ۳۰۴ معمولاً در حدود ۲۱۵ مگاپاسکال است که نسبت به فولادهای ساختمانی مانند ST37 (با تنش تسلیم حدود ۲۳۵ مگاپاسکال) و ST52 (حدود ۳۵۵ مگاپاسکال) کمتر است. نکته مهم این است که استیل ۳۰۴ به دلیل داشتن کروم و نیکل در ترکیب خود، مقاومت بسیار بالایی در برابر خوردگی و اکسیداسیون دارد، در حالی که فولادهای ساختمانی چنین ویژگی بارزی ندارند. بنابراین، اگرچه تنش تسلیم استیل ۳۰۴ پایین‌تر از فولاد ساختمانی است، اما انتخاب آن معمولاً به دلیل خواص ضدزنگ، دوام طولانی در محیط‌های مرطوب یا خورنده و قابلیت استفاده در صنایع غذایی، پتروشیمی و تجهیزات پزشکی انجام می‌شود. به عبارت دیگر، در بسیاری از کاربردها ارزش تنش تسلیم استیل ۳۰۴ تنها معیار انتخاب نیست، بلکه مقاومت در برابر خوردگی و طول عمر آن اهمیت بیشتری دارد.

جمع‌بندی

• کلید انتخاب امن: همیشه به Fy واقعی نمونه‌برداری‌شده تکیه کنید، نه فقط عدد بروشور.

• مقایسه استانداردها را صریح در قرارداد و دفترچه بنویسید تا مبهم نباشد.

• تبدیل واحد دقیق و کنترل ضخامت و دما را حتی در فاز برآورد هزینه در نظر بگیرید؛ اصلاح این‌ها بعداً گران‌تر است.

• مراجع معتبر (استانداردهای باز، دیتاشیت‌های رایگان) به‌اندازه کافی وجود دارد؛ برای پروژه‌هایی با حاشیه سود محدود، استفاده از آن‌ها هزینه‌ای ندارد ولی ریسک ادعای پس از بهره‌برداری را به‌طور محسوسی کاهش می‌دهد.

بدین ترتیب، چه در جایگاه پیمان‌کار صنایع غذایی باشید چه مخزن‌ساز حوزه دارویی، می‌توانید با اتکا به اعداد درست و روش‌های استاندارد، فولادی را برگزینید که هم از نظر ایمنی و هم از نظر بهینگی هزینه، بهترین نتیجه را برای پروژه شما به ارمغان آورد.
