۱. ارزش واقعی تشخیص صحیح استیل نسوز
در صنایع حرارتی—از کورهٔ عملیات حرارتی تا دودکش‌های پالایشگاهی—انتخاب اشتباه آلیاژ می‌تواند به اکسیداسیون شتاب‌یافته، خزش (Creep) و نهایتاً شکست فاجعه‌آمیز منجر شود؛ اتفاقی که نه‌تنها خسارت مالی سنگینی در پی دارد، بلکه در فضای بستهٔ کوره خطر آتش‌سوزی و استنشاق محصولات ناشی از سوختن عایق یا گازهای سمی را بالاتر می‌برد. آمار منتشرشده توسط انجمن بیمهٔ مهندسی آلمان (VDI, 2024) نشان می‌دهد ۴۲ ٪ از شکست‌های لولهٔ مشعل به انتخاب نادرست گرید مرتبط است. ازاین‌رو، دانستن روش‌های سریع تشخیص و غربال‌گری قبل از جوشکاری و نصب، حیاتی است.
۲. شیمی و ریزساختار؛ چرا ۳۰۹ و ۳۱۰ نسوزند؟
۲.۱ نقش کروم و نیکل
- کروم ۲۲–۲۶ ٪ در این گریدها هنگام مواجهه با هوا لایه‌ای از Cr₂O₃ چسبنده و ناپیوسته تشکیل می‌دهد که نرخ نفوذ اکسیژن را تا دو ده توان نسبت به فولاد کربنی کاهش می‌دهد.
- نیکل ۱۲–۲۲ ٪ ساختار آستنیتی پایدار را حتی در دمای ۱۱۰۰ °C حفظ می‌کند؛ فاز فریت دلتای شکننده تشکیل نمی‌شود.
- سیلیسیم ۱–۲ ٪ امکان تشکیل شیشهٔ SiO₂ را فراهم کرده و لایهٔ اکسید را متراکم‌تر می‌سازد.
۲.۲ ریزساختار در دمای بالا
در گرید ۳۰۴، وقتی دما از ۹۰۰ °C بگذرد فاز کربید کروم در مرزدانه‌ها رسوب کرده و پوسته اکسیدی ترک می‌خورد؛ اما در ۳۰۹/۳۱۰ به‌دلیل نسبت بالای کروم به کربن، رسوب کمتری شکل می‌گیرد و شبکه مقاوم می‌ماند. شکل زیر روند جرم‌کاهش در تست ۱۰۰ ساعته را نشان می‌دهد (Data from ASTM G oxidation tests):
- ۳۰۴: ۰٫۴۰ mg/cm²
- ۳۰۹S: ۰٫۰۷ mg/cm²
- ۳۱۰S: ۰٫۰۲ mg/cm²

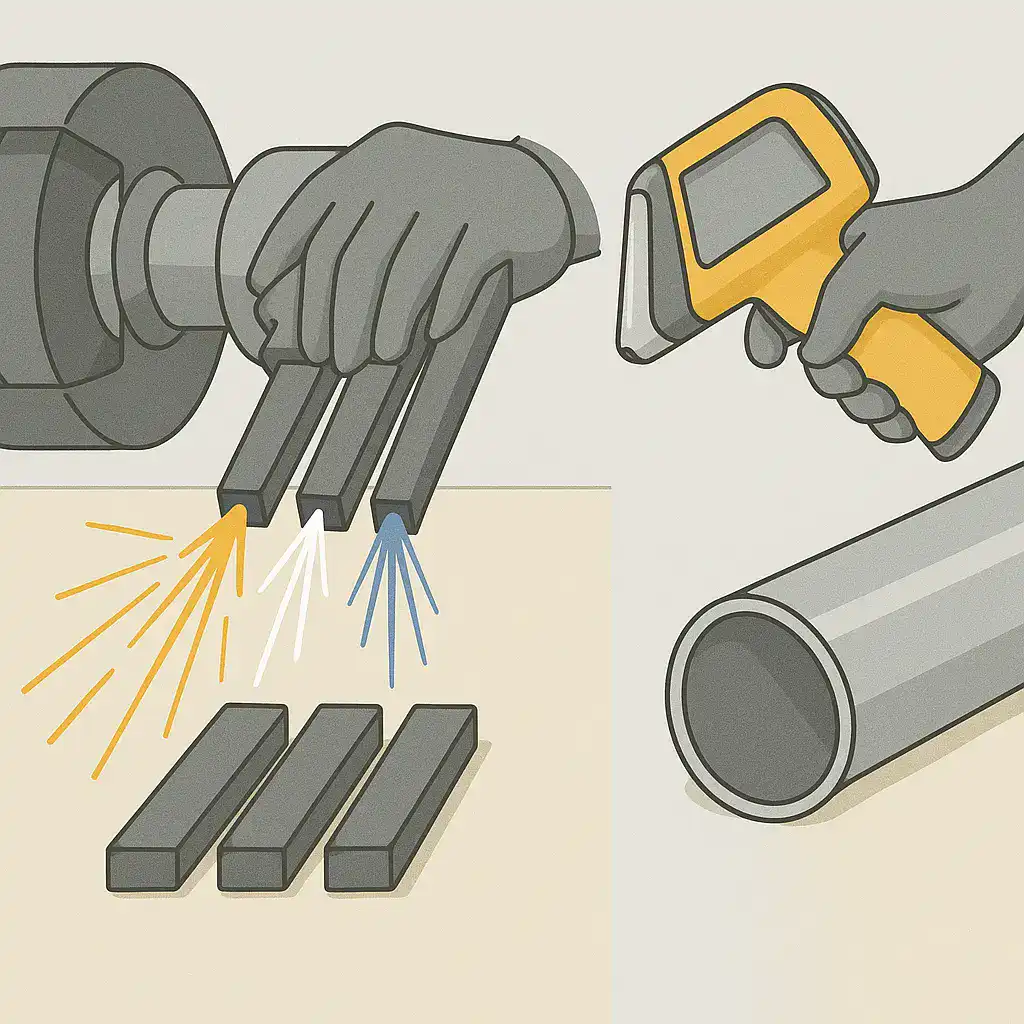

۳. ماتریس تصمیم؛ از تست ساده تا تجهیزات پیشرفته
| ردیف | روش | دقت | هزینه واحد (USD) | زمان اجرا | نیاز به تخریب | نکته کلیدی |
|---|---|---|---|---|---|---|
| ۱ | آهن‌ربا | پایین | ۰ | <۱ دقیقه | خیر | صرفاً رد فولاد فریتی/مارتنزیتی |
| ۲ | جرقه روی سنگ | متوسط | ۱ | ۱ دقیقه | بله (لبه) | تجربه اپراتور حیاتی است |
| ۳ | تست رنگ اکسید (Torch) | متوسط | ۵ | ۲ دقیقه | بله (نمونه کوچک) | تهویه لازم |
| ۴ | کیت اسید نیتریک ۲۰ ٪ | متوسط | ۳ | ۱ دقیقه | بله (لکه سطح) | ایمنی مهم |
| ۵ | PMI‑XRF | بالا | ۵–۱۰ | <۱ دقیقه | خیر | عناصر ≥ ۰٫۰۵ ٪ |
| ۶ | PMI‑OES | بسیار بالا | ۱۰–۱۵ | ۲ دقیقه | جرقه سطحی | قادر به اندازه‌گیری C و N |
| ۷ | تست اکسیداسیون شتاب‌یافته | عالی | ۸۰ | ۱۰۰ ساعت | بله | کار پژوهشی |
جمع‌بندی: ترکیب یک روش سریع غربال‌گری (جرقه یا اکسید) با PMI قابل حمل، بهترین توازن بین هزینه و اطمینان را ایجاد می‌کند.
۴. گام‌های عملی برای بازرسی ورودی در کارگاه
۱. ارزیابی اسناد: رسید مواد باید گواهی EN ۱۰۲۰۴–۳.۱ یا ۳.۲ داشته باشد.
۲. برچسب Heat: وجود شماره ذوب روی هر قطعه یا پالت.
۳. غربال‌گری آهن‌ربا: هر قطعه‌ای که آهن‌ربا جذب کند خارج می‌شود.
4. تست جرقه روی نمونهٔ لبه‌ای: مقایسه با مرجع ۳۰۴ و ۳۱۰ استاندارد.
5. PMI‑XRF روی حداقل ۵ ٪ قطعات.
6. OES تأییدی روی قطعات بحرانی (Zone 1)؛ مخصوصاً اگر Cr یا Ni مرزی باشد.
7. گزارش تصویری: هر مرحله باید عکس و نتایج زمانی ثبت شود.
۵. تشخیص با چشمان غیرمسلح؛ آیا امکان‌پذیر است؟
بعضی فروشندگان ادعا می‌کنند رنگ سطح ۳۰۹/۳۱۰ روشن‌تر است؛ ولی این تفاوت غالباً ناشی از شرایط پولیش یا رسوب سطحی است و قابل استناد نیست. ضخامت لایه اکسید و زبری می‌تواند خطای دید ایجاد کند. بنابراین تشخیص چشمی صرف توصیه نمی‌شود.
۶. بررسی خطاهای رایج و روش‌های خنثی‌سازی
- پوشش نیکل روی فولاد کربنی: در بازار دیده می‌شود که میلگرد کربنی را با آبکاری نیکل و پولیش به‌عنوان ۳۰۹ می‌فروشند. آهن‌ربا در این حالت گمراه می‌شود ولی PMI‑XRF تفاوت را در Fe و Cr نشان می‌دهد.
- کار سرد لبه‌ها: پرتوی اسپکترومتر باید روی سطح صیقل‌خورده اعمال شود، در غیر این صورت نوسان غلظت عناصر زیاد خواهد بود.
- پرسنل بدون آموزش: اپراتور ناآشنا ممکن است هنگام تست جرقه، تفاوت رنگ ناشی از سنگ را بافت طبیعی آلیاژ بداند. فیلم آموزشی داخلی تهیه کنید.
۷. اقتصاد تست؛ چرا گران نیست؟
یک دستگاه XRF با عمر ۵ سال و ۲۰۰۰ تست سالانه به‌ازای هر تست حدود ۳ دلار هزینه ثابت دارد؛ حتی اگر هزینه اپراتور و کالیبراسیون را بیفزایید کمتر از ۵ دلار خواهد شد، در حالی که تعویض یک متر لوله ۳۱۰ در دمای ۱۰۰۰ °C بیش از ۱۵۰ دلار است. نسبت هزینهٔ پیشگیری به خرابی < ۳ ٪ است.
۸. استانداردهای فنی و الزامات پروژه‌های حرارتی
| استاندارد | حوزه | بخش مرتبط با ۳۰۹/۳۱۰ |
|---|---|---|
| ASTM A312 | لوله‌های جوشی/بدون‌درز آستنیتی | ترکیب، تست فشار، PMI نمونه |
| ASTM A240 | ورق و صفحه | تلورانس ضخامت، عملیات آنیل |
| ISO 6208 | لوله مبدل حرارتی | تست خزش و اکسیداسیون ۹۰۰ h |
| API 560 | کوره‌های صنعتی | الزام گرید ۳۱۰ برای مشعل بالای ۹۵۰ °C |
| AWS D10.4 | جوشکاری استیل نسوز | انتخاب Filler 310 و پس‌گرم ۱۵۰ °C |
۹. مطالعات موردی
۹.۱ شکست دودکش پالایشگاه بندرعباس (۲۰۱۹)
- مشخصات: لوله قطر ۶۰۰ mm، ضخامت ۸ mm، ادعا شده ۳۰۹S.
- علائم: پوسته پوسته شدن شدید پس از ۸ ماه سرویس در ۹۵۰ °C.
- تحلیل متالوگرافی: Cr ۱۹ ٪، Ni ۱۰ ٪ → درواقع ۳۰۴H گرم‌شده بود.
- علت: نبود برنامهٔ PMI در تحویل. هزینهٔ توقف ۴۸ ساعته، ۱٫۲ میلیون دلار.
۹.۲ موفقیت پروژهٔ کوره گندله‌سازی گل گهر (۲۰۲۳)
- روش بازرسی: غربال‌گری ۱۰۰ ٪ آهن‌ربا + ۲۰ ٪ XRF + ۵ ٪ OES.
- نتیجه: هیچ خرابی زودرس در ۱۸ ماه اول گزارش نشد.
- درس‌آموخته: حتی در حجم بالای ۲۵۰ تن، تست مرحله‌ای قابل توجیه است.
۱۰. جوشکاری، عملیات حرارتی و تنش‌زدایی
- Filler مناسب: استفاده از الکترود E310‑۱۶ یا سیم MIG ER310 برای مطابقت ترکیب شیمیایی.
- پیشگرم: معمولاً نیاز نیست؛ ولی اگر ضخامت >۱۲ mm باشد، ۱۵۰ °C جلوگیری از ترک گرم توصیه می‌شود.
- پس‌گرم: سریع به دمای محیط؛ خنک‌کاری در آب ممنوع.
- PWHT: اغلب در ۷۵۰ °C به مدت ۳۰ دقیقه برای کاهش تنش با رعایت نرخ سرمایش کنترل‌شده.
خطر کربورایزینگ: در محیط کربنیزه‌شده (Carburizing Furnace)، کروم با کربن تجزیه می‌شود؛ استفاده از 310Cb (Niobium stabilized) راهکار معمول است.
۱۱. مقاومت خزشی و داده‌های مکانیکی
جدول زیر حد خزش ۱٪ در ۱۰٬۰۰۰ h برای گریدها را خلاصه می‌کند:
| دما (°C) | ۳۰۴ (MPa) | 309S (MPa) | 310S (MPa) |
|---|---|---|---|
| ۷۰۰ | ۲۷ | ۳۴ | ۳۸ |
| ۸۰۰ | ۱۲ | ۱۷ | ۲۰ |
| ۹۰۰ | ۵ | ۹ | ۱۱ |
اختلاف ۲۰–۴۰ ٪ در قدرت خزش دلیل دیگری بر انتخاب ۳۰۹/۳۱۰ در کوره‌های مداوم است.
۱۲. نقشه راه خرید از تأمین‌کنندگان خارجی
۱. بررسی اعتبار: گواهی ISO 9001 و مراجع بازرسی سوم‌شخص.
۲. شرایط بسته‌بندی: پایپ و ورق باید با کاغذ ضدزنگ و درپوش پلاستیکی حمل شوند تا نمک دریایی به سطح نچسبد.
3. بند شرط‌عملکرد: درج Clause ملزم به بازپرداخت در صورت عدم تطابق ترکیب.
4. نمونه‌برداری تصادفی در بندر: انجام PMI قبل از ترخیص.
۱۳. پرسش‌های متداول (FAQ)
سوال: آیا می‌توان از انرژی اسپارک در تست جرقه، شدت نور را به‌صورت کمی با فتوحسگر اندازه گرفت؟
پاسخ: بله. برخی آزمایشگاه‌ها از سنسور سیلیکون برای اندازه‌گیری طیف نوری استفاده می‌کنند و از شاخص نسبت خط آهن به کروم بهره می‌برند. اما دسترس به چنین تجهیزات در کارگاه محدود است.
سوال: آیا ۳۱۰ را می‌توان با سیم ۳۰۹ جوش داد؟
پاسخ: بله ولی ترکیب رقیق شده‌ی نهایی ممکن است به زیر ۱۹ ٪ Ni برسد و مقاومت اکسیداسیون را کاهش دهد. بهتر است فلز پرکننده دقیقاً مطابق فلز پایه باشد.
سوال: چه تفاوتی بین ۳۱۰ و 310S وجود دارد؟
پاسخ: «S» مخفف Low Carbon است (C ≤ ۰٫۰۸ ٪). نسخهٔ بدون S تا ۰٫۲۵ ٪ کربن دارد که در جوشکاری مستعد ترک گرم است؛ لذا 310S در کاربردهای جوشی ترجیح داده می‌شود.
جمع‌بندی و توصیه عملی
- گام اول: مستندات معتبر.
- گام دوم: غربال‌گری سریع با آهن‌ربا و جرقه.
- گام سوم: تأیید ترکیب با PMI قابل‌حمل—حداقل Cr و Ni.
- گام چهارم: برای مناطق بحرانی دمایی، استفاده از OES یا LIBS جهت سنجش C و N.
- گام پنجم: ذخیرهٔ نتایج در پایگاه داده و ردیابی Heat برای مراجعات بعدی.
اگر بودجهٔ محدودی دارید، اجارهٔ دستگاه XRF به‌مدت یک هفته برای پذیرش محمولهٔ عمده هزینه‌ای به‌مراتب کمتر از خسارت ناشی از خرابی نسوز پرداختنی است. سرمایه‌گذاری در پیشگیری، ارزان‌ترین بیمه است!
