سازه‌های فلزی و کاربردهای آن

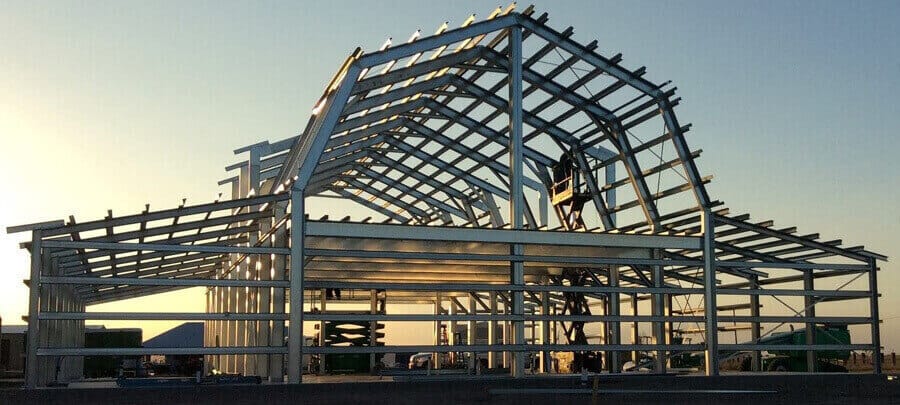

سازه فلزی به معنای مجموعه‌ای از اعضای فولادی است که با جوش، پیچ و مهره یا ترکیبی از این دو به یکدیگر متصل شده‌اند تا بارهای ثقلی و جانبی (باد و زلزله) را به فونداسیون منتقل کنند. از دهانه‌های بلند سالن‌های تولید و انبارهای صنایع غذایی و دارویی گرفته تا پل‌های عابر و سازه‌های فضاکار سقف فرودگاه‌ها، فولاد به دلیل استحکام بالا، قابلیت شکل‌پذیری و بازیافت بیش از ۹۰ درصدی، گزینه‌ای محبوب برای پیمانکاران محسوب می‌شود.

پرسونای مخاطبان این مقاله—پیمانکاران بخش بازرگانی، ماشین‌سازان و مخزن‌سازان صنایع مختلف—به‌دنبال راهکاری هستند که زمان تحویل را کوتاه، کیفیت را تضمین و هزینه را پیش‌بینی‌پذیر کند. اسکلت فولادی، به‌ویژه در قالب سیستم‌های پیش‌ساخته، هر سه شاخص را به‌طور هم‌زمان پوشش می‌دهد.

انواع سازه‌های فلزی (سوله، اسکلت چندطبقه، پل، سازه فضاکار و …)

1. سوله‌های صنعتی سبک و نیمه‌سنگین

   • دهانه‌های ۲۰ تا ۶۰ متر بدون ستون میانی

   • مناسب خطوط تولید صنایع لبنی، آشامیدنی و لوازم آرایشی

2. اسکلت چندطبقه تجاری یا بیمارستانی

   • قاب خمشی ویژه یا سیستم مهاربندی واگرا (EBF)

   • مطلوب برای مراکز ‌دارویی نیازمند تغییر کاربری سریع

3. پل‌های فلزی تیرورق و خرپایی

   • اجرای سریع در محل به حداقل رساندن اختلال ترافیک

4. سازه‌های فضاکار فولادی (Space Frame)

   • پوشش یکپارچه سالن نمایش خودرو یا خطوط بسته‌بندی

5. سیستم LSF (Light Steel Frame)

   • پانل‌های گالوانیزه سردنورد برای ساختمان‌های تا سه طبقه

6. سازه فلزی پیش‌ساخته مدولار

   • مونتاژ در کارخانه، نصب در محل پروژه‌های دورافتاده صنایع غذایی

مزایا و نقاط قوت سازه‌های فلزی

• سرعت نصب: با تولید شاپ دراوینگ دقیق و برش CNC، اسکلت در کارخانه اسمبل و در سایت تنها بولت‌گذاری می‌شود؛ زمان اجرا تا ۵۰ درصد کمتر از بتن است.

• مقاومت لرزه‌ای بالا: ضریب شکل‌پذیری فولاد به مهندس طراح اجازه می‌دهد انرژی زلزله را با مفصل پلاستیک مهار کند؛ در مناطق با خطر زیاد طبق آیین‌نامه ۲۸۰۰ انتخاب اول است.

• کاهش وزن: در دهانه‌های بزرگ، حذف تیرهای ضخیم بتنی وزن سازه را تا حدود ۳۰ درصد کاهش داده و هزینه فونداسیون را پایین می‌آورد.

• پایداری زیست‌محیطی: فولاد ساختمانی قابلیت بازیافت فراتر از ۹۰ درصد دارد؛ ضایعات کارخانه به چرخه تولید فولاد بازمی‌گردد.

• قابلیت توسعه: امکان اضافه‌کردن طبقات یا الحاق سالن جانبی با حداقل تخریب.

• کیفیت کنترل‌شده در کارخانه: جوش روباتیک، تست غیرمخرب و صدور گواهی کیفی پیش از ارسال.

• دهانه بلند بدون ستون: طراحی تیرورق جعبه‌ای یا خرپا فلزی دهانه‌های ۷۰ متری سالن بسته‌بندی لبنی را به‌راحتی پوشش می‌دهد.

دغدغه پیمانکاران	راهکارهای پیشنهادی در پروژه‌های اسکلت فولادی
ایمنی لرزه‌ای و مقاومت در برابر زلزله	طراحی بر اساس آیین‌نامه ۲۸۰۰ و استفاده از سیستم‌های قاب خمشی و مهاربندی فولادی با مقاومت تسلیمی ۳۶۰–۵۲۰ MPa
خوردگی و طول عمر قطعات	پوشش‌ گالوانیزه گرم، رنگ‌های اپوکسی غنی از روی، سیستم ضدحریق فایرپروفینگ و برنامه پایش دوره‌ای
برآورد دقیق هزینه و مدیریت بودجه	تهیه برآورد وزنی (kg) با نرم‌افزار Tekla Structures و به‌روزرسانی قیمت هر کیلو فولاد در قرارداد EPC
سرعت اجرا و تحویل	تولید بخش عمده قطعات در کارخانه و مونتاژ پیچ‌ومهره‌ای در سایت؛ کاهش حدود ۵۰٪ زمان نسبت به بتن
کیفیت جوش و اتصالات	استفاده از جوش CO₂، تست غیرمخرب UT/MT و ارائه گواهی WPS/PQR به نظام‌مهندسی
صدور تاییدیه‌ها	مطابقت کامل با مبحث دهم مقررات ملی و استاندارد AWS D1.1؛ ثبت نقشه‌ها در سامانه کنترل نقشه نظام‌مهندسی
توسعه‌پذیری آینده	پیش‌بینی صفحات اتصال طبقه روی بام و رزرو میل‌مهارها برای اضافه‌کردن طبقه
وزن و تأثیر بر فونداسیون	وزن مخصوص فولاد (≈ ۷.۸۵ t/m³)؛ کاهش ابعاد پی به‌سبب وزن کمتر اسکلت فلزی در دهانه‌های بزرگ
شرایط اقلیمی دشوار	انتخاب پوشش سطح، درزگیری مکانیکال، تهویه مناسب و محاسبه ضریب انبساط ۱۲×۱۰⁻⁶ / °C در تحلیل ETABS

معایب و چالش‌های رایج (خوردگی، هزینه نگه‌داری و …)

• خوردگی در محیط مرطوب یا شیمیایی: باید از پوشش‌های چندلایه اپوکسی یا گالوانیزه گرم استفاده کرد و بازرسی‌های دوره‌ای را جدی گرفت.

• قیمت متغیر فولاد: نوسانات بازار جهانی بر قیمت هر کیلو اسکلت فلزی تأثیر مستقیم دارد؛ پیمانکار باید بند تعدیل قیمت را در قرارداد لحاظ کند.

• انبساط حرارتی: ضریب ۱۲×۱۰⁻⁶ / °C ایجاب می‌کند در نقاط اتصال آزادگذاری و سوراخ‌کاری لوبیایی پیش‌بینی شود.

• لزوم نیروی متخصص جوشکاری: مهندس جوش AWS‑CWI بر فرآیند کنترل کیفی نظارت کند؛ فقدان تخصص ممکن است به ترک جوش و کاهش مقاومت بینجامد.

• پوشش ضدحریق: در پروژه‌های دارویی طبق مقررات HSE باید فایرپروفینگ تا ۲ ساعت مقاومت آتش به‌کار رود که هزینه اضافی ایجاد می‌کند.

مراحل طراحی، تولید و نصب اجزای فلزی

1. مدل‌سازی مفهومی و تحلیل اولیه در نرم‌افزار ETABS برای تخمین بارهای ثقلی و جانبی.

2. طراحی جزئیات اتصالات (پوش‌پلیت، سخت‌کننده‌ها، طول جوش) در Tekla Structures؛ صدور نقشه شاپ دراوینگ.

3. برش و پانچ CNC ورق ST37 و تیرآهن IPE براساس فایل DSTV؛ درج شناسه رهگیری QR بر روی هر قطعه.

4. مونتاژ اولیه در کارخانه و انجام جوش CO₂؛ انجام تست UT/MT روی ۱۰ درصد جوش‌ها، صدور گزارش.

5. اعمال پوشش محافظتی: گالوانیزه گرم یا سه‌لایه اپوکسی/پلی‌یورتان؛ اعمال ضدحریق اسپری یا رنگ منبسط‌شونده.

6. حمل و دپو در سایت با تفکیک پالت بر اساس توالی نصب؛ استفاده از ستون H‑شکل با پلیت پایه بولت‌شده.

7. نصب در محل پروژه به روش پیچ‌ومهره؛ کنترل گشتاور با آچار دینامومتریک و صدور چک‌لیست QC.

8. پایان‌بندی و تحویل موقت همراه با دفترچه محاسبات، گواهی تست و برگه تاییدیه نظام‌مهندسی.

استانداردها و مقررات ملی/بین‌المللی مرتبط

• مبحث دهم مقررات ملی ساختمان ایران (ویرایش ۱۴۰۱)؛ الزامات طراحی اعضا تحت کشش، فشار و خمش.

• آیین‌نامه ۲۸۰۰؛ ضابطه طراحی لرزه‌ای سازه‌ها شامل ضرایب زون لرزه‌ای و ضریب رفتار سیستم.

• AWS D1.1 برای جوش سازه‌های فولادی.

• ISO ۱۲۹۴۴ طبقه‌بندی محیط خوردگی و سامانه‌های پوشش.

• ASTM A325/A490 مشخصات پیچ‌های پرمقاومت.

• EN ۱۰۹۰ نشانه CE مارکینگ برای اعضای پیش‌ساخته صادراتی.

مقایسه سازه فلزی با سازه بتنی از نظر زمان، هزینه، وزن و پایداری

هزینه‌های تقریبی و عوامل اثرگذار بر قیمت تمام‌شده

1. وزن اسکلت: کیلوگرم فولاد ضربدر قیمت روز (تیرآهن IPE، ورق ST37، ستون هاش) سهم بالایی دارد.

2. سیستم پوشش و ضدحریق: ضخامت فیلم خشک، نوع رنگ و کلاس حریق.

3. پیچ و مهره پرمقاومت: ASTM A325/A490 به ازای هر تن سازه حدود ۳–۵ درصد هزینه اضافه.

4. حمل و کرین: فاصله کارخانه تا سایت و تناژ جرثقیل.

5. هزینه بازرسی و تست: CWI، UT/MT، گزارش آزمایشگاه جوش.

6. شرایط بازار فولاد: قراردادهای طولانی بهتر است با شاخص تعدیل.

برای تهیه برآورد دقیق، تیم فنی استیل صدرا به کمک مدل سه‌بعدی Tekla لیست قطعات را استخراج و به‌روزرسانی قیمت لحظه‌ای فولاد را اعمال می‌کند؛ نتیجه یک پیش‌فاکتور شفاف و قابل ردیابی است.

راهکارهای محافظت و نگه‌داری سازه‌های فلزی در طول عمر بهره‌برداری

• پوشش‌های محافظ فعال: گالوانیزه گرم برای محیط C3 تا C5 طبق ISO ۱۲۹۴۴.

• رنگ اپوکسی غنی از روی + پلی‌یورتان نهایی: در سالن‌های فرآوری لبنی با رطوبت بالا.

• کاتدیک پروتکشن یا آند فداشونده در اسکله‌های فلزی مجاور آب شور.

• بازرسی دوره‌ای سالانه: بررسی ضخامت پوشش، تست چسبندگی، لکه‌گیری به موقع.

• سیستم فایرپروفینگ: رنگ منبسط‌شونده یا پتوهای معدنی با مقاومت ۹۰–۱۲۰ دقیقه.

• مدیریت محیط بهره‌برداری: تهویه، کنترل تراکم بخار و جلوگیری از تماس مستقیم مواد شیمیایی خورنده.

جمع‌بندی

اسکلت فلزی با سرعت اجرا، استحکام لرزه‌ای و قابلیت توسعه آینده، گزینه‌ای ایده‌آل برای کارفرمایان صنایع غذایی، دارویی و خودروسازی است که به مدیریت زمان و بودجه اهمیت می‌دهند. رعایت استانداردهای مبحث دهم و آیین‌نامه ۲۸۰۰، انتخاب پوشش‌های ضدخوردگی مناسب و کنترل کیفی جامع، عمر مفید سازه را به ۴۰–۵۰ سال افزایش می‌دهد. تیم مهندسی و اجرایی استیل صدرا آمادگی دارد از فاز مطالعات اولیه تا تحویل کلید در دست، همراه پیمانکاران باشد و خدمات طراحی، ساخت و نصب اسکلت فولادی را با بالاترین کیفیت ارائه دهد.

سؤالات متداول

۱. سازه فلزی برای چه انواع پروژه‌هایی مناسب‌تر است؟
برای سالن‌های صنعتی با دهانه بلند، ساختمان‌های چندطبقه در مناطق زلزله‌خیز و پل‌های موقت یا دائمی؛ به‌ویژه وقتی سرعت اجرا یا توسعه آینده اولویت دارد.

۲. زمان متوسط ساخت و نصب یک اسکلت فلزی چقدر است؟
برای یک سوله ۵۰۰۰ مترمربعی، فرآیند از تولید تا نصب حدود ۴ تا ۶ ماه طول می‌کشد؛ این زمان نسبت به بتن تا ۵۰ درصد سریع‌تر است.

۳. چگونه می‌توان از خوردگی فولاد در مناطق مرطوب جلوگیری کرد؟
استفاده از پوشش گالوانیزه گرم یا رنگ اپوکسی غنی از روی به همراه لایه پلی‌یورتان نهایی، پایش ضخامت پوشش و تعمیر موضعی.

۴. هزینه نسبی سازه فلزی نسبت به بتنی چه تفاوتی دارد؟
هزینه اولیه در هر مترمربع ۱۰–۱۵ درصد بالاتر است، اما کاهش زمان بهره‌برداری، وزن کمتر فونداسیون و بازیافت فولاد اختلاف را جبران می‌کند.

۵. آیا اسکلت فلزی در مناطق زلزله‌خیز ایمن است؟
بله؛ اگر طراحی بر اساس آیین‌نامه ۲۸۰۰ و استفاده از سیستم‌های قاب خمشی ویژه یا مهاربندی واگرا انجام شود، شکل‌پذیری فولاد انرژی زلزله را مستهلک می‌کند.

۶. مهم‌ترین استانداردها و آیین‌نامه‌هایی که باید رعایت شوند کدام‌اند؟
مبحث دهم مقررات ملی ساختمان، آیین‌نامه ۲۸۰۰، AWS D1.1 برای جوش، ISO ۱۲۹۴۴ برای پوشش و EN ۱۰۹۰ برای اعضای پیش‌ساخته صادراتی.

۷. آیا امکان اضافه‌کردن طبقات در آینده وجود دارد؟
بله؛ با پیش‌بینی صفحات و مهارها روی سقف بام، می‌توان طبقات جدید را بدون توقف تولید به سازه افزود.

۸. چه روش‌هایی برای کنترل کیفیت جوش و پیچ‌ومهره توصیه می‌شود؟
تست غیرمخرب UT/MT، بازرسی بصری توسط AWS‑CWI، آزمون کشش پیچ و کنترل گشتاور نصب با آچار کالیبره.

با در نظر گرفتن نکات بالا، سازه‌های فلزی پاسخی جامع به نیازهای ایمنی، سرعت و پایداری در پروژه‌های صنعتی امروز ارائه می‌دهند و استیل صدرا آماده است راهکارهای تخصصی را در اختیار شما قرار دهد.
