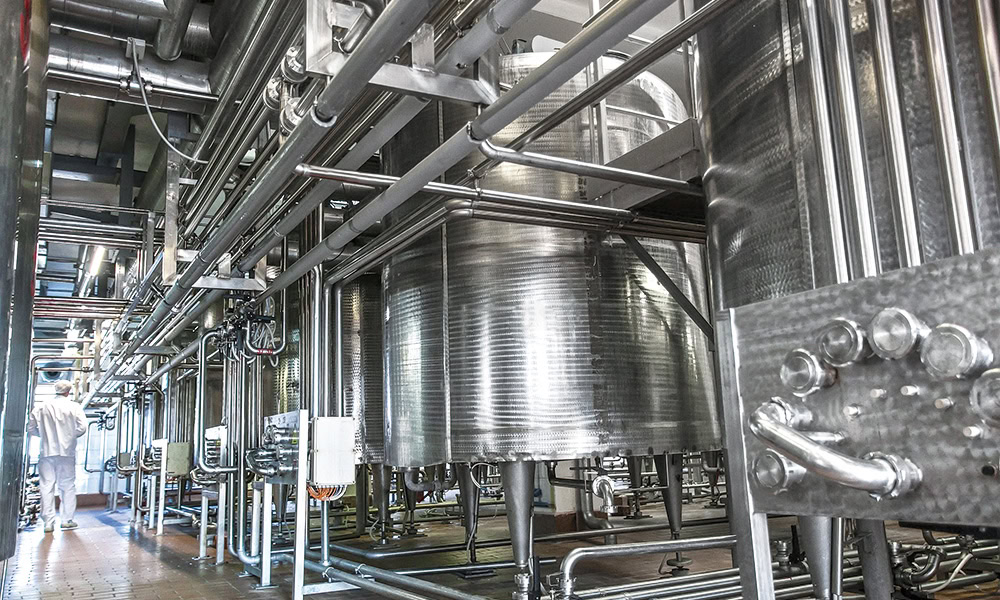

کاربرد لوله استیل در صنایع غذایی

چرا لوله استیل در صنایع غذایی حیاتی است؟

پیمان‌کاران و ماشین‌سازان صنایع غذایی در خط مقدم تولید محصولاتی قرار دارند که مستقیماً بر سلامت مصرف‌کنندگان اثر می‌گذارد. لوله‌ها به‌عنوان رگ‌های حیاتی یک کارخانه، وظیفه انتقال، گرم‌کردن، سردکردن و توزیع مواد اولیه تا محصول نهایی را برعهده دارند. هر گونه خوردگی، نشست فلزات سنگین یا تشکیل بیوفیلم در داخل لوله می‌تواند به ­آلودگی میکروبی، تغییر طعم و رنگ یا حتی فراخوان گسترده محصول منجر شود.

فولاد زنگ‌نزن آستنیتی، به دلیل لایه اکسید کروم خودترمیم، مقاومت بی‌نظیری در برابر اکسیداسیون و روان‌کاری طبیعی سطحی ایجاد می‌کند. همین لایه Cr₂O₃ در صورت خراش یا سایشی جزئی، در تماس با هوا یا اکسیژن محلول مجدداً تشکیل می‌شود و از فلز پایه محافظت می‌کند. این رفتار “خودترمیم” باعث شده لوله استیل به انتخاب اول استانداردهای بین‌المللی برای تماس مستقیم با غذا تبدیل شود. به همین دلیل، در ممیزی‌های HACCP و ISO ۲۲۰۰۰، جنس لوله یکی از نقاط کنترل بحرانی (CCP) به شمار می‌آید.

مهم‌ترین کاربردهای لوله استیل در خطوط فرآوری مواد غذایی

• پاستوریزه و استریلیزاسیون (HTST، UHT)
  انتقال سریع شیر، سس و نوشیدنی‌ها در دمای ۷۲ – ۱۴۰ °C بدون ایجاد رسوب پروتئینی.

• خطوط تولید سس‌های دارای pH پایین
  رب گوجه، سس کچاپ و چاشنی‌های ترش در حضور کلرید و اسید نسبتاً خورنده‌اند؛ 316L یا Duplex اغلب انتخاب می‌شود.

• سیستم‌های CIP و SIP
  گردش محلول‌های قلیایی ۲‑۳ % در ۸۰ °C و اسید ۰.۵ % در ۶۰ °C مستلزم لوله‌ای است که در برابر خوردگی نقطه‌ای پایدار بماند.

• انتقال ماءالشعیر و نوشیدنی‌های گازدار
  استیل ۳۰۴ با سطح صیقلی (Ra ≤ ۰.۶ µm) از تشکیل بیوفیلم مخمری جلوگیری و عمر شست‌وشوی فیلترها را افزایش می‌دهد.

• سیستم‌های آمیزش و توزیع شکلات مذاب
  دمای کاری ۴۵ – ۵۵ °C و وجود چربی‌های خوراکی نیازمند دیواره نازک 304L صیقلی برای جلوگیری از چسبندگی.

• خطوط سردخانه‌ای و محصول منجمد
  محدوده ­‑۴۰ °C تا ۰ °C بدون شکنندگی ساختاری در لوله‌های آستنیتی امکان‌پذیر است.

مزایای فنی و بهداشتی لوله استیل نسبت به گزینه‌های جایگزین

1. ایمنی غذایی و کاهش خطر آلودگی باکتریایی
   سطح صیقلی و فاقد تخلخل استیل مانع چسبیدن میکروارگانیسم‌ها می‌شود. در تست‌های ATP، سطح Ra ≤ ۰.۸ µm تا ۹۰ % رشد بیوفیلم را نسبت به سطوح پلاستیکی می‌کاهد.

2. مقاومت خوردگی در محیط اسیدی و شور
   لوله PVC‑U در سس‌های ترش تنها طی ۶ ماه علائم ترک‌خوردگی تنشی نشان داده است، درحالی‌که 316L در همان شرایط تا ۵ سال عملکرد بی‌نقص ثبت می‌کند.

3. دوام و طول عمر بالا
   عمر مفید متوسط لوله استیل در کارخانه لبنی ۲۰‑۲۵ سال برآورد می‌شود؛ جایگزین‌هایی نظیر پلی‌اتیلن تقویت‌شده هر ۸‑۱۰ سال نیاز به تعویض دارند.

4. قابلیت تحمل شوک حرارتی و فشار
   استیل تا ۱۵۰ °C را بدون تغییر خواص مکانیکی تحمل می‌کند و در برابر نوسان ناگهانی ۲۰ bar به ۳ bar کمتر از ۰.۲ % تغییر طول ثبت شده است.

5. امکان بازیافت کامل در پایان عمر
   ارزش ضایعاتی فولاد ضدزنگ حدود ۶۰ % قیمت شمش اولیه است؛ بنابراین در تجزیه هزینه چرخه عمر، برگشت سرمایه به‌وضوح دیده می‌شود.

انتخاب گرید مناسب (۳۰۴، 316L و …) برای هر فرایند

برای انتخاب دقیق، سه پارامتر کلیدی باید هم‌زمان بررسی شوند: pH، غلظت کلرید و دمای فرآیند. در ادامه، یک جدول کاربردی ارائه شده است که بر اساس تجربه پروژه‌های اجرایی استیل صدرا و داده‌های میدانی ممیزی‌های ۳‑A و ASME BPE تدوین شده است.

چرا 316L برای خط سس گوجه؟
ترکیب همزمان کلرید و اسید باعث افزایش خطر پیتینگ در ۳۰۴ می‌شود. 316L با حضور مولیبدن (۲‑۲.۵ %) انرژی سطحی موردنیاز برای آغاز پیتینگ را افزایش می‌دهد، درنتیجه نرخ خوردگی <0.01 mm/year باقی می‌ماند. نکته مهم این است که سطوح تحت تنش جوشکاری نیز باید پس‌فعال‌سازی شوند تا کروم کاربیدزایی رخ ندهد.

استانداردها و ضوابط بین‌المللی

• FDA CFR ۲۱ §۱۷۷.۲۶۰۰: الزامات مواد در تماس با غذا در بازار آمریکا.

• EU Regulation 1935/2004: مهاجرت فلزی به محصول نهایی در اروپا.

• ۳‑A Sanitary Standards (SSI 33‑۰۱): حداکثر زبری Ra ۰.۸ µm برای لوله‌ها؛ طراحی اتصالات Tri‑Clamp و جلوگیری از حفره مرده. مسیر پیشنهادی برای خطوط لبنی.

• ASME BPE 2022: راهنمای جامع مواد، پرداخت سطح، و جوش‌های بهداشتی برای صنایع زیست‌فناوری؛ به‌طور گسترده در داروسازی و نوشیدنی‌‌های عملکردی استفاده می‌شود.

• ISO ۲۲۰۰۰ & HACCP: چارچوب مدیریت ایمنی غذایی؛ انتخاب ماده و قابلیت تمیزکاری از نقاط بحرانی کنترل (CCP) محسوب می‌شوند.

نکات نصب، جوشکاری و بازرسی برای جلوگیری از آلودگی

1. پیکربندی لوله‌کشی

   • شیب حداقل ۱ % برای تخلیه کامل.

   • اجتناب از مسیرهای بن‌بست؛ کمتر از ۱.۵ D طول بن‌بست در ۳‑A.

2. جوشکاری TIG بدون فیلر

   • در قطرهای ≤۴ inch، جوش خودذوب سطوح را همسان نگه می‌دارد و زبری منطقه متأثر از حرارت را محدود می‌کند.

   • آرگون محافظ ≥۹۹.۹۹۸ %، دبی ۸‑۱۲ L/min.

3. پالس پاکسی (Purge) داخلی

   • اکسیژن باقیمانده <50 ppm برای جلوگیری از اکسید شعله.

4. بازرسی رادیوگرافی و آزمون PT

   • تشخیص ترک مویرگی و نشتی‌های احتمالی قبل از راه‌اندازی.

5. ضریب زبری پس از جوش (HI)

   • در خطوط استریل، برس مکانیکی + Passivation نهایی با ۲۰ % HNO₃ طی ۳۰ دقیقه در ۵۰ °C.

نگهداری، تمیزکاری CIP/SIP و افزایش طول عمر سیستم

• چرخه قلیایی: سود سوزآور ۲‑۳ % در ۸۰ °C به مدت ۳۰ دقیقه؛ پس از تخلیه، شست‌وشوی آب داغ برای حذف یون‌های باقیمانده.

• چرخه اسیدی: نیتریک یا فسفریک ۰.۵ % در ۶۰ °C برای رسوب‌زدایی؛ pH پایانی خط باید >5.5 تثبیت شود.

• CIP خودکار: دیتالاگر فشار و دما کمک می‌کند تا انحراف از SOP به کمتر از ۲ % کاهش یابد؛ این به تایید ممیزی ISO ۲۲۰۰۰‌ کمک می‌کند.

• SIP (بخار در محل): ۱۲۱ °C به مدت ۳۰ دقیقه؛ پس از هر نگه‌داری تعمیراتی بزرگ یا تعویض شیر.

• بازرسی دوره‌ای Ra: پروب الکترونیکی پرتابل با دقت ±۰.۰۵ µm؛ هر دو سال یک‌بار برای خطوط بحرانی.

• پایش خوردگی پنهان: کوپن شاهد ۳۰۴ و 316L داخل مدار؛ ارزیابی هر شش ماه یک‌بار.

• کاهش هزینه توقف خط: تحلیل داده‌های تعمیراتی نشان می‌دهد که تأخیر تعویض واشرهای سیلیکونی و عدم Passivation به‌موقع، هزینه توقف را تا ۱۸ % افزایش می‌دهد. رعایت برنامه نگه‌داری پیشگیرانه (PM) پیشنهاد می‌شود.

جمع‌بندی

لوله استیل، با تطابق ذاتی خود با الزامات ایمنی غذایی، مقاومت چشمگیر در محیط‌های چالش‌برانگیز و قابلیت بازیافت کامل، سرمایه‌ای بلندمدت برای خطوط فرآوری است. انتخاب دقیق گرید (۳۰۴ برای محیط خنثی، 316L برای کلرید و اسید، Duplex برای شرایط بسیار خورنده)، اجرای جوشکاری بهداشتی و پایبندی به استانداردهای بین‌المللی، ریسک آلودگی و توقف خط را به حداقل می‌رساند و بازگشت سرمایه را تسریع می‌کند. شرکت‌هایی که از داده‌های پایش خزش و خوردگی برای بهینه‌سازی برنامه‌های CIP استفاده کرده‌اند، متوسط طول عمر لوله را تا ۲۸ سال افزایش داده‌اند و هزینه سالانه تعویض قطعات را ۱۲ % کاهش داده‌اند.

سؤالات متداول

تفاوت اصلی بین لوله استیل ۳۰۴ و 316L در خطوط غذایی چیست؟
وجود ۲ % مولیبدن در 316L مقاومت در برابر پیتینگ ناشی از کلرید را به‌مراتب بالاتر می‌برد؛ بنابراین برای سس‌ها و محیط‌های اسیدی‌نمکی گزینه بهتر است.

آیا لوله استیل می‌تواند طعم یا رنگ محصول را تغییر دهد؟
در صورت رعایت Ra ≤ ۰.۸ µm و پاسیو کردن صحیح، مهاجرت فلزات سنگین زیر حد آشکارسازی (LOD) دستگاه ICP‑MS باقی می‌ماند و اثر حسی ثبت نشده است.

چگونه زبری سطح لوله را قبل از نصب تست کنیم؟
با پروب تماسی پرتابل یا آزمون کوپن با نوار راپیک؛ نتایج باید به گزارش کیفیت (QIR) ضمیمه شود.

آیا جوشکاری TIG بدون فیلر برای خطوط استریل کافی است؟
بله، به شرط Purge کنترل‌شده و آزمون PT/RX، منطقه HAZ بهداشتی خواهد بود؛ برای قطرهای بالا توصیه می‌شود از فیلر مطابق AWS A5.9 ER316L استفاده شود.

حداقل ضخامت دیواره برای خطوط فشار پایین نوشیدنی چقدر است؟
برای DN40 در فشار کاری ۴ bar، طبق EN ۱۰۲۱۷‑۷، ضخامت ۱.۵ mm کفایت می‌کند؛ توصیه می‌شود عامل خوردگی احتمالی را نیز در طراحی درنظر بگیرید.

چه استانداردی الزامات تمیزکاری CIP را تعریف می‌کند؟
ISO ۱۵۸۸۳‑۵ و در بخش غذا، ISO ۲۲۰۰۰ بخش Prerequisite Programs به همراه ۳‑A SSI‑۱۱ جزئیات را تشریح می‌کنند.

آیا امکان استفاده از اتصالات رزوه‌ای به‌جای جوشی وجود دارد؟
در خطوط لبنی و محصول استریل توصیه نمی‌شود؛ رزوه‌ها حفره‌های تجمع باکتری هستند. در بخش Utilities استفاده بلامانع است.

چگونه می‌توان نشتی‌های مویرگی در درز جوش را تشخیص داد؟
آزمون رنگ‌برجسته (PT) و سپس فشار هوا ۱.۵ برابر فشار کاری با کف صابونی به مدت ۱۰ دقیقه.

آیا لوله استیل در برابر خوردگی تحت فشار پاکت‌های نمکی مقاوم است؟
در 316L و Duplex 2205 بلی؛ در ۳۰۴ امکان ترک تنشی کلریدی در دمای >60 °C وجود دارد.

طول عمر معمول لوله استیل در محیط لبنی چند سال است؟
با رعایت CIP منظم، ۲۰‑۲۵ سال ثبت شده است؛ بعد از سال پانزدهم افتضاحی در ظاهر سطح دیده نمی‌شود، اما آزمون سمتیگرافی توصیه می‌شود.
