گرتینگ چیست؟
در مسیر توسعهٔ زیرساخت‌های قرن بیست‌ویکم، پروژه‌هایی نظیر پالایشگاه‌های نفت و گاز، نیروگاه‌های سیکل ترکیبی، سکوهای فراساحل، مراکز داده و حتی مراکز تجاری لوکس همه نیازمند کف‌پوشی هستند که در عین سبکی، بارهای سنگین را تحمل کند، زهکشی و تهویهٔ مناسبی داشته باشد و نگه‌داری آن پرهزینه نباشد. پاسخ این مجموعه نیازها گرتینگ است؛ شبکه‌ای فلزی یا کامپوزیتی که نزدیک به یک قرن است به‌عنوان گزینهٔ استاندارد مهندسان شناخته می‌شود.
این مقالهٔ جامع با هدف پاسخ به سؤال «گرتینگ چیست و چه کاربردی دارد؟» نگاشته شده و قصد دارد با زبانی روشن ولی دقیق، شما را با تمام جنبه‌های فنی، اقتصادی و اجرایی این محصول آشنا کند؛ به‌طوری که پس از مطالعه بتوانید دربارهٔ انتخاب، طراحی و سفارش گرتینگ تصمیمی آگاهانه بگیرید.
تاریخچهٔ پیدایش و تکامل گرتینگ
ایدهٔ سازهٔ مشبک فلزی نخستین‌بار در اواخر سدهٔ نوزدهم در بنادر بریتانیا مطرح شد. مهندسان دریایی برای عرشهٔ اسکله‌هایی که مدام خیس می‌شدند، به سطحی نیاز داشتند که لغزنده نباشد و آب در آن جمع نشود. نخستین نمونه‌ها، شبکه‌ای از تسمه‌های آهن فرفورژه بودند که با پرچ به هم متصل می‌شدند. با اختراع الکترود پوشش‌دار در ۱۹۰۴، جوش‌کاری الکتریکی راه را برای تولید انبوه گرتینگ جوشی باز کرد. در جنگ جهانی اول، رمپ‌های سبک تانک و پل‌های اضطراریِ ارتش متفقین به‌شکل گسترده از گرتینگ استفاده کردند.
دههٔ ۱۹۶۰ میلادی، با عمومی‌شدن فناوری گالوانیزهٔ گرم و ابداع دستگاه‌های پرسیِ هیدرولیک، دو نوع جدید به خانوادهٔ گرتینگ افزوده شد: گرتینگ قفل-فشاری (Press-Locked) و گرتینگ قفل-محوری (Swage-Locked). شرکت‌های IKG، Ohio Gratings و McNICHOLS® در همان دوره استانداردهای اولیهٔ طراحی و جدول‌های بارگذاری را تدوین کردند. امروز گرتینگ، نه‌تنها در صنایع سنگین بلکه در معماری سبز و سازه‌های پایدار، نقش مهمی ایفا می‌کند.
تعریف مهندسی و گونه‌شناسی

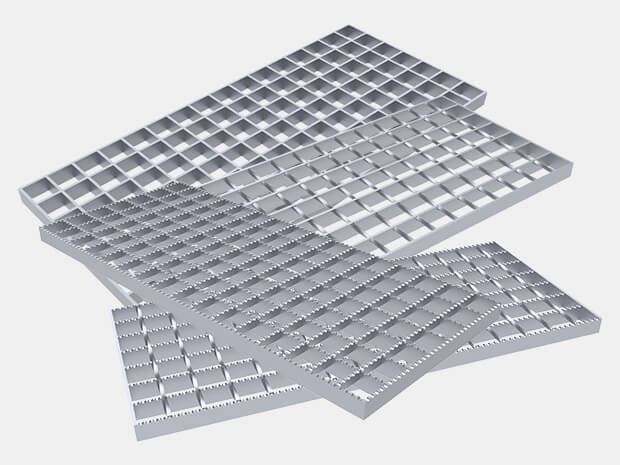

گرتینگ شبکه‌ای دوبعدی از تسمه‌های باربر (Load Bars) و میله‌های عرضی (Cross Bars) است که به‌صورت مستطیلی یا مربعی چیدمان می‌شوند. سه فناوری اصلی اتصال در تولید صنعتی عبارت‌اند از:
- گرتینگ جوشی (Welded Bar Grating)
- تسمهٔ باربر و میلهٔ عرضی با جوش نقطه‌ای یا نوار جوش CO₂ به هم متصل می‌شوند.
- بیشترین ظرفیت بارگذاری را دارد و برای کف سکوهای نفتی، رمپ کامیون و انبارهای سنگین توصیه می‌شود.
- گرتینگ قفل-فشاری (Press-Locked)
- تسمه‌های عرضی با فشار هیدرولیک در شکاف تسمه‌های باربر قفل می‌شوند؛ بدون جوش.
- سطحی صاف و تمیز دارد، ظاهر معماری چشم‌نواز است و برای نما، سایه‌بان، راه‌پلهٔ فضاهای تجاری یا فرهنگی مناسب است.
- گرتینگ قفل-محوری (Swage-Locked)
- پس از پانچ تسمهٔ باربر، میله‌های آلومینیومی یا فولادی به‌روش Swage درون سوراخ‌ها پرچ و منبسط می‌شوند.
- شبکه‌ای سبک با لرزش کم ایجاد می‌کند؛ در صنایع غذایی و دارویی که به سطح صاف نیاز دارند محبوب است.
افزون بر این سه، گونه‌های خاصی مانند گرتینگ کامپوزیتی FRP برای محیط‌های شدیداً خورنده و گرتینگ ریخته‌گری آلومینیومی برای کف استیج‌های نمایشگاهی نیز رایج‌اند.
فرآیند تولید گرتینگ گالوانیزه؛ گام‌به‌گام
| گام | شرح عملیات | تجهیزات کلیدی | شاخص کنترل کیفی |
|---|---|---|---|
| ۱ | برش تسمهٔ باربر از ورق فولادی ST37 یا ST52 | گیوتین CNC | تلرانس طول ±۰٫۲ mm |
| ۲ | مونتاژ خام روی شابلون | فیکسچر مغناطیسی | عدم تابیدگی اولیه |
| ۳ | جوش یا قفل فشاری/محوری | ربات جوش یا پرس ۸۰۰ تنی | تست اولتراسونیک (UT) در مقاطع بحرانی |
| ۴ | برش لبه و افزودن فریم | اره نواری اتوماتیک + جوش گوشه‌ای | گونیا بودن ۹۰° ±۰٫۵° |
| ۵ | گالوانیزهٔ گرم | وان روی مذاب ۴۵۰ °C | ضخامت پوشش ≥۷۵ µm |
| ۶ | بازرسی نهایی و بسته‌بندی | پلی‌پک + بند فلزی | برچسب بارکد، کارت QC، ردیابی Heat-Number |
هنگام گالوانیزه، سوراخ‌های هواگیری در بخش‌های بستهٔ فریم تعبیه می‌شوند تا از انفجار بخار جلوگیری شود. پس از خروج از وان، قطعه باید در کمتر از ۳۰ ثانیه خنک شود تا ساختار فلز روی پایدار گردد.
پوشش‌های ضدخوردگی و اهمیت گالوانیزهٔ گرم
فولاد کربنی بدون محافظ در فضای باز سالانه ۱۰ تا ۱۵ میکرون خورده می‌شود. گالوانیزهٔ گرم با تشکیل لایه‌های آلیاژی Γ، Δ و Ζ نقش آند قربانی (Sacrificial Anode) را ایفا می‌کند؛ یعنی حتی در صورت خراش مکانیکی، حفاظت ادامه دارد. گزینه‌های دیگر عبارت‌اند از:
- رنگ اپوکسی پلی‌آمید: هزینهٔ کمتر، ولی عمر کوتاه‌تر و نیاز به رنگ‌آمیزی دوباره.
- پوشش نانوسرامیک Zn-Al-Mg: تا ۵۰ سال دوام دریایی، قیمت بالا.
- استنلس استیل پولیش‌شده و پاسیو شده: در محیط اسید یا کلریدی بهترین گزینه است.
استانداردها و آیین‌نامه‌های بین‌المللی
- ANSI/NAAMM MBG 531 (ایالات متحده) – مرجع جدول‌های بار و خیز.
- BS 4592-0 (بریتانیا) – طبقه‌بندی بار عابر، وسایل نقلیه سبک و سنگین.
- EN ISO 14122-2 (اروپا) – ایمنی ماشین‌آلات و دسترسی ثابت.
- DIN 24537 (آلمان) – کلاس‌های SLW برای بار محور کامیون.
- OSHA 1910 و ADA (آمریکا) – حد لغزش (COF ≥ ۰.۵) و عرض گذرگاه برای عبور معلولین.
پایبندی به این استانداردها، علاوه بر تضمین ایمنی، در مناقصات بین‌المللی امتیاز رقابتی ایجاد می‌کند.
مقایسهٔ متریال‌ها
| شاخص | فولاد کربنی گالوانیزه | فولاد ضدزنگ ۳۰۴/۳۱۶ | آلومینیوم ۶۰۶۳-T6 | FRP (ایزو/وینیل) |
|---|---|---|---|---|
| چگالی (kg/m³) | ۷٬۸۵۰ | ۷٬۹۰۰ | ۲٬۷۰۰ | ۱٬۷۰۰ |
| مقاومت تسلیم (MPa) | ۲۴۰–۳۵۵ | ۲۱۵–۲۹۰ | ۲۴۵ | ۱۴۰ |
| مقاومت خوردگی | متوسط | عالی | خوب | عالی |
| رسانایی الکتریکی | بالا | بالا | بسیار بالا | عایق |
| هزینه نسبی | ۱× | ۲٫۵× | ۱٫۸× | ۲× |
| قابلیت بازیافت | ۱۰۰٪ | ۱۰۰٪ | ۱۰۰٪ | دشوار |
مبانی محاسبهٔ بار، دهانه و خیز مجاز
قاعدهٔ سرانگشتی برای خیز مجاز:
δmax=L240\delta_{\text{max}} = \frac{L}{240}
که در آن L طول دهانهٔ آزاد و δ خیز وسط دهانه است. برای بار متمرکز P روی دو تسمهٔ باربر:
σ=6PLbd2\sigma = \frac{6PL}{b d^{2}}
b عرض تسمه و d ضخامت آن است. مهندسان در عمل از جدول‌های شرکت سازنده بهره می‌برند؛ مثلاً تسمهٔ ۵×۳۰ mm با گام ۳۰ mm در دهانهٔ ۱٬۲۰۰ mm بار عابر ۵ kN/m² را بدون تجاوز از خیز مجاز تحمل می‌کند، اما برای لیفتراک ۲ تُنی به تسمهٔ ۱۰×۵۰ mm نیاز است.
کاربردهای کلیدی در صنایع سنگین
نیروگاه سیکل ترکیبی
گرتینگ جوشی روی کانال‌های کابل و مسیرهای بازرسی توربین نصب می‌شود؛ هوا و بخار داغ را عبور می‌دهد و وزن تجهیزات الکتریکی و پرسنل را تحمل می‌کند.
سکوی نفتی فراساحل
شرایط خشن آب‌شور، ضربهٔ امواج و بار چرخه‌ای ایجاب می‌کند از گرتینگ استنلس 316L با سطح دندانه‌دار و گیرهٔ دوپیچهٔ استیل استفاده شود تا مقاومت مکانیکی و خوردگی توأمان تأمین گردد.
معدن زیرزمینی
در تونل‌های با شیب ۱:۶ که آب اسیدی زهکش جاری است، گرتینگ کامپوزیت FRP به‌سبب وزن کم، عایق الکتریکی بودن و مقاومت شیمیایی بالا جایگزین مناسبی برای فولاد گالوانیزه است.
کاربردهای معماری و فضاسازی شهری
- سایه‌بان پارکینگ با گرتینگ آلومینیومی آنودایز، دمای کابین خودرو را ۷ درجهٔ سلسیوس کاهش می‌دهد.
- پل پیادهٔ دوطبقهٔ اصفهان از گرتینگ قفل-فشاری ۴۰×۴۰ mm بهره می‌برد؛ طبقهٔ زیرین نورگیر و تهویه دارد و در شب با LED نورپردازی می‌شود.
- پوشش حوضچهٔ فواره در رشت: با خاموش شدن فواره، محل به عرصهٔ تجمع شهروندان بدل می‌شود، بدون آن‌که خطر سقوط مطرح باشد.
مطالعات موردی (Case Study)
پتروشیمی بندر امام
مشکل: ورق آج‌دار کف کولینگ‌تاور هر دو سال یک‌بار خورده و تعویض می‌شد.
راهکار: نصب ۹٬۰۰۰ m² گرتینگ گالوانیزهٔ دندانه‌دار با تسمهٔ ۵×۴۰ mm.
نتیجه: کاهش ۶۵٪ حوادث لغزش، صرفه‌جویی سالانهٔ ۴۰ میلیارد ریال در هزینهٔ رنگ و تعویض.
پل طبیعت تهران
هدف طراح: وزن کم، عبور نور و جلوهٔ بصری مدرن.
راهکار: گرتینگ استنلس پولیش‌شده با گام ۳۴×۳۴ mm روی مسیرهای نورگیر.
دستاورد: افزایش روشنایی شبانه و کاهش بار مردهٔ سازه به میزان ۱۸٪.
مزایای اقتصادی در چرخهٔ عمر
تحلیل هزینهٔ چرخهٔ عمر نشان می‌دهد که اگرچه قیمت تمام‌شدهٔ گرتینگ استنلس حدود ۲٫۵ برابر فولاد کربنی است، در پایان سال پانزدهم به نقطهٔ سربه‌سر می‌رسد، زیرا:
- نیازی به بازگالوانیزه یا رنگ مجدد ندارد.
- زمان توقف تولید برای تعمیرات را کاهش می‌دهد.
- ارزش اسقاط استنلس در بازیافت بالاتر است.
نکات نصب، اتصالات و بازرسـی دوره‌ای
- گیرهٔ زینی: هر ۴۰۰×۴۰۰ mm یک عدد؛ در محیط خورنده پیچ و مهرهٔ A4-70 استفاده شود.
- درز انبساط: هر ۱۰ متر، شکاف ۸ mm در جهت طولی.
- تست غیرمخرب: جوش فریم هر سه سال یک‌بار با MT یا PT.
- پاک‌سازی: شست‌وشوی سالانه با واترجت ۵۰ بار و برس نایلونی؛ از برس فلزی روی روی گالوانیزه پرهیز کنید.
- بازگالوانیزه یا اسپری آلومینیوم: وقتی ضخامت پوشش به زیر ۴۰ µm می‌رسد یا ترک‌های عنکبوتی دیده می‌شود.
خطاهای رایج و روش پیشگیری
- دهانهٔ بیش از حد طولانی → خیز غیرمجاز و لرزش؛ راهکار: افزودن تیر فرعی یا افزایش ضخامت تسمهٔ باربر.
- بی‌توجهی به درز انبساط → تابیدگی و صدای قیژ؛ راهکار: پیش‌بینی شکاف مناسب.
- پیچ گالوانیزه روی گرتینگ استنلس → خوردگی گالوانیک پیچ؛ راهکار: استفاده از پیچ استنلس.
نوآوری‌ها و روندهای آیندهٔ بازار
- حسگر فشار تعبیه‌شده در تسمهٔ باربر برای پایش سلامت سازه.
- چاپ سه‌بعدی فلز (WAAM) برای گرتینگ‌های هندسهٔ آزاد در نماهای پیچ‌خورده.
- پوشش هیبرید Zn-Al-Mg-Si با عمر ۶۰ سال در محیط C5-M (دریایی).
- گرتینگ سبز: تعهد شرکت‌های اروپایی به استفاده از ۵۰٪ فولاد بازیافتی تا ۲۰۳۰ جهت کاهش ردپای کربن.
پرسش‌های پرتکرار (FAQ)
۱) آیا می‌توان گرتینگ گالوانیزه را بعداً رنگ کرد؟
بله. پس از چربی‌زدایی و زبری‌دهی ملایم با سندبلاست، پرایمر اپوکسی مخصوص سطوح رویی اعمال می‌شود و لایهٔ فینیش پلی‌یورتان یا پلی‌اورِتان دوام رنگ را تضمین می‌کند.
۲) حداکثر دهانهٔ بدون تکیه‌گاه برای تسمهٔ ۵×۳۰ میلی‌متر چقدر است؟
برای بار عابر (۵ kN/m²) طبق جدول MBG 531 حداکثر ۱٬۲۰۰ mm. در صورت وجود بار لیفتراک باید یا دهانه را کاهش دهید یا از تسمهٔ ۱۰×۵۰ mm استفاده کنید.
۳) آیا گرتینگ FRP ضدآتش است؟
خیر به‌معنای مطلق؛ اما رزین‌های وینیل‌استر با افزودنی بازدارندهٔ شعله می‌توانند به Class 1 استاندارد ASTM E84 برسند، یعنی پیشروی شعله کمتر از ۲۵ و دود کمتر از ۴۵ باشد.
۴) تفاوت بار متمرکز و بار گسترده در انتخاب گرتینگ چیست؟
بار متمرکز مثل چرخ لیفتراک فقط روی دو یا سه تسمهٔ باربر توزیع می‌شود، در حالی‌که بار گسترده (اجتماع چند نفر) روی سطح وسیع‌تری پخش می‌شود. برای بار متمرکز معمولاً تسمهٔ ضخیم‌تر یا گام باربر کمتر لازم است.
۵) چه زمانی باید گرتینگ را بازگالوانیزه یا اسپری آلومینیوم کنیم؟
وقتی در بازرسی دوره‌ای ضخامت روی به زیر ۴۰ µm برسد یا ترک‌های شبکه‌ای روی سطح ظاهر شود؛ این بازه در محیط دریایی کوتاه‌تر است.
جمع‌بندی
گرتینگ فلزی چه فولاد کربنی گالوانیزه، چه استنلس استیل و چه آلومینیوم به‌دلیل استحکام به وزن بالا، زهکشی و تهویهٔ عالی، عمر طولانی و قابلیت سفارشی‌سازی عنصری حیاتی در زیرساخت‌های صنعتی و ساختارهای معماری است. رعایت دقیق استانداردها، انتخاب متریال مطابق شرایط محیطی و اجرای اصولی، هزینهٔ چرخهٔ عمر پروژه را کاهش و ایمنی را افزایش می‌دهد. در دورانی که پایداری و هوشمندسازی دغدغهٔ اصلی صنایع است، تلفیق گرتینگ با حسگرهای IoT، پوشش‌های نانوسرامیک و فولاد بازیافتی آینده‌ای روشن و کارآمد برای این محصول رقم خواهد زد. تسلط بر دانش فنی و اقتصادی گرتینگ، برگ برندهٔ شما در رقابت بازار و تضمین موفقیت پروژه‌ها خواهد بود.
