تبدیل سختی آنلاین برینل به ویکرز

چگونه سختی برینل را به ویکرز تبدیل کنیم؟

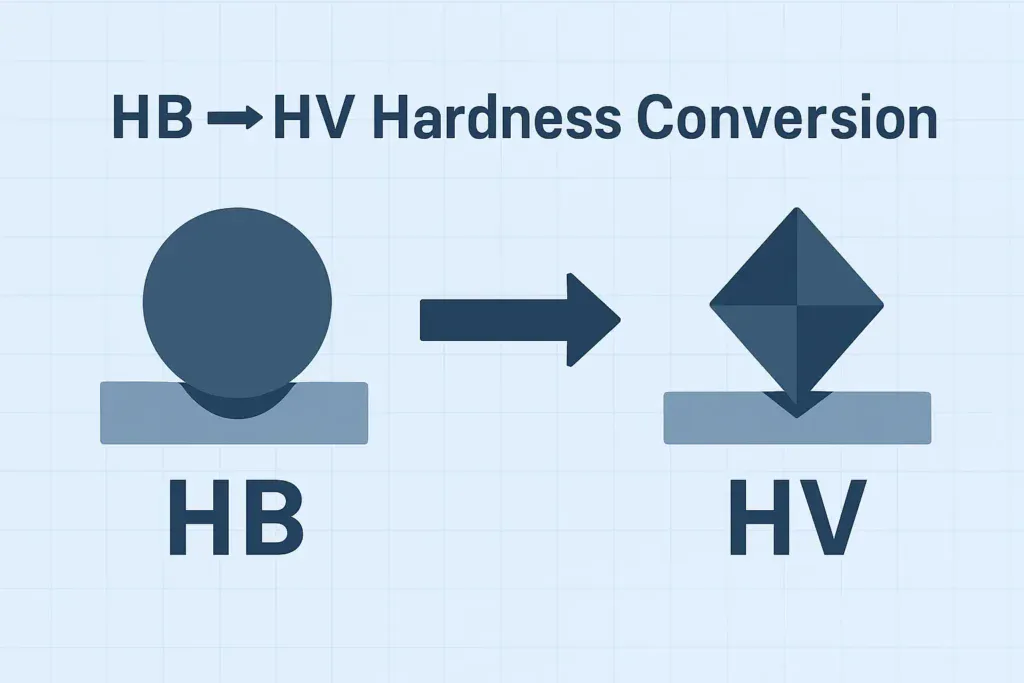

در آزمون برینل (HB) یک گوی فولادی یا کاربیدی با بار مشخص بر سطح قطعه فرو می‌رود و قطر اثر اندازه‌گیری می‌شود؛ در آزمون ویکرز (HV) همین کار با یک هرم الماسی زاویه‌دار ۱۳۶ درجه و غالباً بارِ کوچک‌تر انجام می‌شود. چون شکل سنبه و توزیع تنش متفاوت است، اعداد همیشه هم‌ارزش نیستند و برای تبدیل باید از روابط تجربی یا جداول استاندارد کمک گرفت.

مراحل تبدیل در عمل چنین است:

1. انتخاب ماده: فولاد، چدن، آلومینیوم و …

2. تشخیص محدوده سختی: تبدیل‌های تجربی فقط در بازه‌های مشخص خطای کم دارند.

3. به‌کارگیری فرمول یا جدول رسمی: بر اساس ISO ۱۸۲۶۵ یا ASTM E140.

4. اعتبارسنجی خطا: بررسی کنید خطای اعلامی (مثلاً ± ۵ ٪) برای کار شما قابل قبول است یا خیر.

در صنایع غذایـی یا لبنی که گاهی در خط تولید فقط اینترنت موبایل در دسترس است، استفاده از یک مبدل آنلاین دارای دیتابیس به‌روز بهترین گزینه است؛ نه محاسبه دستی وقت‌گیر، نه نیاز به جست‌وجوی فایل PDF سنگین.

فرمول HB → HV چیست (HB = ۰.۹۵ HV یا معادلات دیگر)؟

برای فولادهای میان‌کربن در بازه ۱۴۰ ≤ HB ≤ ۴۵۰ رابطه تجربی زیر رایج است:

نمونهٔ فوری: اگر قطعه‌ای HB = ۲۱۰ باشد

نکتهٔ مهم:

• هرچه محتوای کربن و ساختار مارتنزیتی افزایش یابد یا سختی از ۴۵۰ بالاتر برود، این تقریب خطای فزاینده‌ای پیدا می‌کند.

• برای چدن خاکستری یا آلیاژهای سبک، ضرایب دیگری لازم است.

جایگزین‌های دقیق‌تر:

مبدل آنلاین سختی HB به HV (Calculator/Tool)

یک ابزار حرفه‌ای باید پنج قابلیت کلیدی زیر را پوشش دهد:

1. ورودی ایمن: خطای تایپی یا ورود عدد منفی را همان لحظه گوشزد کند.

2. انتخاب ماده: منوی کشویی برای فولاد، چدن، آلومینیوم و برنج.

3. نمایش خطا: مثلاً «± ۳ ٪ در فولاد» یا «± ۶ ٪ در چدن».

4. خروجی سریع روی موبایل/دسکتاپ: رابط واکنش‌گرا، بدون نیاز به نصب.

5. دانلود گزارش: خروجی PDF/Excel با سربرگ شرکت و امضای دیجیتال.

برای واحد تدارکات کارخانه‌ای که باید پیش‌فاکتور عملیات حرارتی بدهد، همین خروجی چندثانیه‌ای می‌تواند از تلف‌شدن ساعت‌ها در تبادل ایمیل جلوگیری کند.

جدول تبدیل سختی Brinell به Vickers

HV معادل ۳۰۰ HB چند است؟

در فولاد پرکربن عملیات‌حرارتی نشده، خطا تقریباً ± ۱۰ واحد است. اگر قطعه چدنی یا آلومینیومی است، ابتدا ماده را در مبدل انتخاب کنید؛ ممکن است اختلاف به ۲۰ واحد برسد.

دقت تبدیل سختی‌ها؛ خطای تقریبی HB ↔ HV چقدر است؟

سه متغیر اصلی خطا:

1. ریزساختار: ساختار درشت یا فازهای تُرد، فرو‌رفتگی برینل را تحت‌تأثیر قرار می‌دهد.

2. شرایط آزمون: بار، مدت بارگذاری، قطر سنبه و زبری سطح.

3. دیتاست مرجع: هر چه استاندارد جدیدتر و حجم نمونه بیش‌تر باشد، خطا کم‌تر خواهد بود.

استانداردهای تبدیل سختی (ISO ۱۸۲۶۵، ASTM E140)

ISO ۱۸۲۶۵

استاندارد اروپایی؛ جداول مفصل برای فولاد، چدن و آلیاژهای نیکل و تیتانیوم—نسخه ۲۰۲۳ هنوز معتبر است.

ASTM E140

معادل آمریکایی؛ سالانه به‌روز می‌شود و داده‌های خاص فولادهای زنگ‌نزن و انواع چدن مالیبل را افزوده است.

کاربرد عملی: اگر پروژه صادراتی دارید، حتماً ذکر کنید «تبدیل طبق ISO ۱۸۲۶۵ انجام شده» تا در بازرسی مشترک، اختلاف ۲‑۳ واحدی باعث ردِ قطعه نشود.

تبدیل معکوس: چگونه HV را به HB برگردانیم؟

فرمول برگشتی برای فولادهای استاندارد:

مثال: برای ۳۱۰ HV

خطا کمی بیشتر از تبدیل رفت است، زیرا دو بار گرد کردن رخ می‌دهد. برای چدن‌های گرافیت ورقه‌ای این خطا می‌تواند تا ± ۱۰ ٪ برسد.

تبدیل سختی برای فولاد، چدن و آلیاژهای غیر‌آهنی

• فولاد کم‌کربن (۲۰۰‑۴۵۰ HB): فرمول HV = 0.95×HB + 2 دقت عالی دارد.

• چدن خاکستری (۱۵۰‑۳۵۰ HB): ابتدا صافی سطح را بهبود دهید؛ سپس از رابطه HV = 1.03×HB – ۵ استفاده کنید.

• آلومینیوم سری ۶۰۰۰ (۲۵‑۱۰۰ HB): رابطه HV = 0.96×HB + 1 با خطای ≤ ± ۵ ٪ معتبر است.

• مس‑روی (۶۰‑۱۸۰ HB): به دلیل اثر کارسختی، تبدیل فقط برای خطای ≤ ± ۶ ٪ قابل اتکا است.

نرم‌افزار و اپلیکیشن تبدیل سختی فلزات (موبایل و دسکتاپ)

وجود ویژگی Theme تیره برای کار در سالن تولید کم‌نور و API REST برای اتصال به سیستم MES کارخانه، مزیت رقابتی این ابزارها برای پیمان‌کاران است.

مقایسه تست‌های Brinell و Vickers؛ کِی کدام را انتخاب کنیم؟

به‌زبان ساده، اگر قطعه شما ضخیم و با صافی متوسط است (مثلاً لوله مخزن استنلس)، برینل اقتصادی و کافی است؛ اما برای کنترل عمق لایه نیتره یا قطعات ابزار دقیق، ویکرز اجتناب‌ناپذیر است.

سوالات متداول درباره تبدیل سختی HB و HV

۱. آیا یک فرمول واحد برای همه فلزات کافی است؟
خیر؛ فرمول اصلی فقط برای فولادهای میان‌کربن تست شده. برای چدن یا آلیاژهای سبک باید ضرایب جداگانه اعمال کنید یا مستقیماً از جدول استاندارد کمک بگیرید.

۲. چرا در بعضی منابع HV بزرگ‌تر از HB و در بعضی برابر گزارش می‌شود؟
به علت تفاوت ریزساختار، بار آزمون و صافی سطح. جداول استاندارد با داده‌های واقعی این اختلاف را پوشش می‌دهند.

۳. تبدیل معکوس (HV → HB) چقدر دقیق است؟
به‌طور معمول ۱‑۲ واحد خطا بیش‌تر از تبدیـل رفت دارد؛ در فولادهای عادی قابل قبول است، امّا در چدن ممکن است تا ± ۱۰ ٪ برسد.

۴. چه زمانی بهتر است تست ویکرز واقعی بگیرم؟
در سختی‌های بالای ۶۰۰ HB، یا زمانی که قطعه تحت بار خستگی بحرانی است (مثلاً میل‌لنگ)، تبدیل قابل اعتماد نیست؛ آزمون مستقیم توصیه می‌شود.

۵. چگونه گزارش تبدیل را ذخیره کنم؟
در اغلب مبدل‌های آنلاین، دکمهٔ Download PDF یا Export to Excel تعبیه شده تا نتیجه با ذکر استاندارد، فرمول و خطا ذخیره شود و مستقیماً به سیستم مدیریت اسناد منتقل گردد.

جمع‌بندی

داشتن یک مبدل آنلاین معتبر که پشتوانهٔ دیتابیس ISO ۱۸۲۶۵ و ASTM E140 را دارد، برای واحدهای کنترل کیفیت و بازرگانی صنایع غذایی، دارویی و خودروسازی حکم عصای دست را دارد. با وارد کردن یک عدد HB می‌توانید ظرف چند ثانیه:

• معادل HV را با خطای مشخص دریافت کنید؛

• فایل PDF یا Excel گزارش را ذخیره کنید؛

• و از تکرار آزمون‌های پرهزینه جلوگیری نمایید.

این ابزار ساده، اما علمی، پل ارتباطی بین آزمایشگاه، مهندسی و تدارکات است؛ پلی که علاوه بر سرعت، دقت و قابلیت استناد به استانداردهای بین‌المللی را به همراه دارد. از این پس هرگاه در پروژه‌ای با عدد برینل مواجه شدید، تنها چند کلیک یا لمس شما را به تصمیمی دقیق برای عملیات حرارتی، پذیرش قطعه یا تنظیم فرایند تولید خواهد رساند.
