سختی سنجی برینل

سختی‌سنجی برینل چیست؟

آزمون برینل (Brinell Hardness Test) قدیمی‌ترین روش سختی‌سنجی فلزات است که هنوز به‌طور گسترده در بخش‌های تولید تجهیزات دارویی، غذایی، آرایشی و خودروسازی برای کنترل کیفیت به‌کار می‌رود. شاخص این روش عدد سختی برینل (BHN یا HBW) است که میزان مقاومت ماده در برابر ایجاد فرورفتگی دائمی را بیان می‌کند. در این مقالهٔ جامع هر آنچه پیمان‌کاران و تیم‌های بازرگانی باید دربارهٔ برینل بدانند—از تاریخچه تا نکات عملی در کارگاه—به تفصیل بررسی شده است.

تاریخچه و ابداع روش برینل

• ۱۸۷۸: “یوهان آگوست برینل” مهندس سوئدی، روش خود را برای سختی‌سنجی یاتاقان‌های فولادی ثبت کرد.

• ۱۹۰۰–۱۹۲۰: کارخانه‌های فولاد اروپا و آمریکا برگرفته از ایدهٔ برینل، دستگاه‌های مکانیکی اولیه را ساختند.

• ۱۹۳۰ به بعد: استانداردسازی گام به گام در ASTM و سپس ISO صورت گرفت تا اختلاف نتایج آزمایشگاهی کاهش یابد.

• امروز: نسخه‌های دیجیتالی با لوپ نوری و دوربین CCD، تکرارپذیری خوانش قطر اثر را تا حد ±۱ µm بهبود داده‌اند؛ قابلیتی که برای مواد حساس صنایع غذایی و دارویی حیاتی است.

اصول فیزیکی آزمون برینل

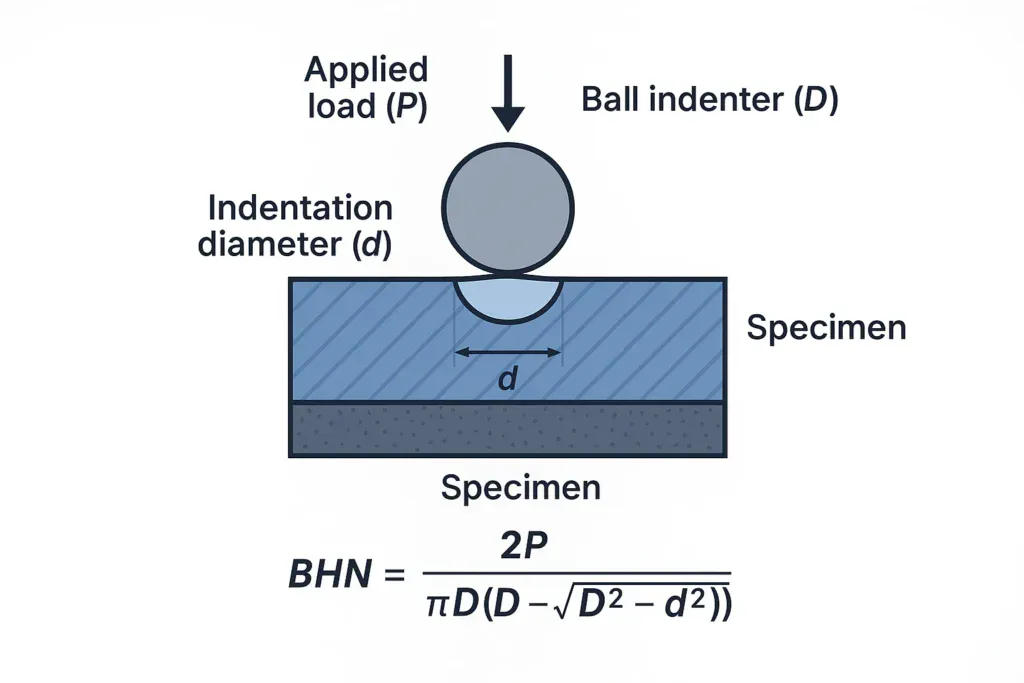

روش برینل بر پایه قانون تماس الاستوپلاستیک است: هرچه ماده سخت‌تر باشد، قطر فرورفتگی (d) کوچک‌تر و BHN بزرگ‌تر خواهد بود.

نحوهٔ اعمال بار و زمان نگه‌داری

1. انتخاب بار (P): فولادهای نرم ۵۰۰–۱۰۰۰ kgf، چدن خاکستری ۱۵۰۰ kgf، فولادهای ساختمانی ۲۵۰۰–۳۰۰۰ kgf.

2. مدت نگه‌داری: طبق ISO ۶۵۰۶، برای اکثر فلزات ۱۰ ثانیه کافی است؛ آلیاژهای آلومینیوم به ۳۰ ثانیه نیاز دارند تا پدیدهٔ خزش موضعی خنثی شود.

3. سرعت بارگذاری: باید یکنواخت باشد تا موج‌سازی (ringing) در قطعه رخ ندهد—ویژهٔ مخزن‌سازان صنایع لبنی که با ورق‌های نازک سروکار دارند.



• P: بار (نیوتن یا kgf)

• D: قطر ساچمه (میلی‌متر)؛ معمولاً ۱۰ mm

• d: میانگین قطر اثر (میلی‌متر)

نکتهٔ کارگاهی: اگر d بزرگ‌تر از ۰.۶ D یا کوچک‌تر از ۰.۲۴ D شود، نتیجه طبق استاندارد معتبر نیست؛ باید بار یا قطر ساچمه را عوض کرد.

تجهیزات موردنیاز و استانداردها

انتخاب ساچمه و محدودهٔ بار

کالیبراسیون دستگاه (ISO ۶۵۰۶ / ASTM E10)

1. چک لودسل: حداکثر خطا ±۱ % بار نامی.

2. کنترل ساچمه: قطر باید ±۰.۰۰۵ mm باشد؛ هر ۵۰۰ تست تعویض گردد.

3. بلوک مرجع: از کارخانهٔ معتبر، با گواهی ISO ۱۷۰۲۵ تهیه شود؛ سالانه بازکالیبره گردد.

مراحل انجام آزمون گام‌به‌گام

آماده‌سازی سطح نمونه

• پولیش تدریجی با سنباده ۳۲۰ تا ۱۲۰۰ برای حذف خط و خش.

• فینیش نهایی با پارچهٔ نمدی و پودر آلومینا ۱ µm تا درخشش آینه‌ای؛ لازم برای قرائت دقیق قطر d.

• تمیزکاری با اتانول صنعتی؛ چربی و ذرات شوینده باید صددرصد پاک شوند که در صنایع آرایشی و غذایی مسئلهٔ ایمنی محصول را تحت تأثیر قرار می‌دهد.

• تختی: قطعه نباید تاب برداشته باشد؛ شعاع انحنا≯۰.۲ D.

خواندن و ثبت قطر اثر

1. لوپ ۱۰× یا میکروسکوپ دیجیتال: دو قطر عمود را تا ۰.۰۱ mm بخوانید.

2. میانگین‌گیری: d = (d₁ + d₂) ⁄ ۲.

3. یادداشت شرایط: HBW ۱۰/۳۰۰۰/۱۵ و دمای محیط (⁰C) برای ردیابی بعدی.

ترفند دقت: در قطعات با سطح ناصاف، ابتدا روغن رِفرَکتومتری بریزید؛ بازتاب نور را یکنواخت می‌کند و خطای دید را ۳۰ ٪ کاهش می‌دهد.

مزایا و محدودیت‌های روش برینل

• مزایا

  • توزیع بار گسترده ⇒ تنش یکنواخت، مناسب برای چدن‌های گرافیتی و فولادهای ناهمگن.

  • امکان تخمین استحکام کششی فولادهای کربنی با رابطهٔ σᵤ ≈ ۳.۴۵ × BHN.

  • دستگاه‌ها ساده‌تر و ارزان‌تر از مدل‌های ویکرز میکروسختی هستند.

• محدودیت‌ها

  • فرورفتگی بزرگ ⇐ خطر آسیب قطعهٔ نهایی (مثلاً رینگ آب‌بندی استنلس 316L).

  • نیاز به سطح بزرگ و صاف؛ لولهٔ باریک یا ورق نازک جواب نمی‌دهد.

  • سرعت آزمون پایین‌تر از Rockwell؛ هر تست حدود ۱–۲ دقیقه زمان می‌برد.

  • برای مواد > ۴۵۰ HBW، ساچمه ممکن است له شود یا ترک بردارد.

مقایسه با آزمون‌های راکول و ویکرز

تبدیل BHN به استحکام کششی و مقیاس‌های دیگر

• فرمول تقریبی فولاد کربنی:

  σu(MPa)≈۳.۴۵×BHN\sigma_u (\text{MPa}) \approx 3.45 \times \text{BHN}σu​(MPa)≈۳.۴۵×BHN

• جدول تبدیل رایج (بازهٔ ۱۰۰–۴۰۰ HBW):

یادآوری: تبدیل‌ها تقریبی‌اند و برای آلیاژهای غیرآهنی ممکن است خطای بالا بدهند.

کاربردهای صنعتی سختی‌سنجی برینل

1. مخزن‌سازی استیل ۳۰۴/۳۱۶: اطمینان از عدم نرم‌شدگی موضعی پس از جوش‌کاری.

2. ماشین‌آلات پرکن آرایشی: تست یاتاقان‌های فسفردار برنز جهت طول عمر بالا.

3. شاصی خودرو: بررسی یکنواختی استحکام قطعات فورج گرم.

4. پروانه پمپ لبنی: انتخاب گرید دوبلکس مناسب که زیر ۳۰۰ HBW بماند و قابلیت پولیش آیینه‌ای داشته باشد.

سؤالات متداول (FAQ)

۱. عدد سختی برینل دقیقاً چه چیزی را نشان می‌دهد؟
میزان مقاومت ماده در برابر ایجاد فرورفتگی دائمی تحت بار ثابت؛ هرچه BHN بزرگ‌تر، ماده سخت‌تر است.

۲. چه بار و ساچمه‌ای برای فولاد کربنی سازه‌ای باید انتخاب کنم؟
ساچمهٔ کاربیدی ۱۰ mm با بار ۳۰۰۰ kgf (علامت: HBW ۱۰/۳۰۰۰/۱۰) توصیه می‌شود.

۳. چرا اثر بیضی شکل شده؟
احتمالاً سطح نمونه تخت نیست یا بار به‌صورت ناگهانی اعمال شده؛ دوباره پولیش و بارگذاری یکنواخت را چک کنید.

۴. تفاوت HB با HBW چیست؟
HB نماد تاریخی برای ساچمهٔ فولادی است؛ HBW نشان می‌دهد ساچمه از Wolfram Carbide (کاربید تنگستن) ساخته شده.

۵. حداقل ضخامت قطعه چقدر باید باشد؟
بر اساس استاندارد، ضخامت ≥ ۱۰ × عمق اثر؛ برای فولاد نرم معمولاً ۵–۶ mm کافی است.

۶. هر چند وقت یک‌بار دستگاه برینل را کالیبره کنیم؟
اگر روزانه تست می‌کنید، ماهانه با بلوک مرجع داخلی و سالانه در آزمایشگاه معتبر.

۷. آیا می‌توان BHN را مستقیم به Rockwell C تبدیل کرد؟
بازهٔ BHN > ۴۰۰ مطابقت دقیقی با HRC ندارد. برای فولادهای تمپر شده بهتر است مستقیماً آزمون Rockwell انجام شود.

جمع‌بندی

روش برینل، با وجود قدمت بیش از یک قرن، هنوز به‌دلیل سادگی، هزینهٔ پایین و تطبیق‌پذیری با مواد ناهمگن، در خطوط تولید مخازن استنلس، ماشین‌آلات فرآوری و قطعات فورج گرم جایگاه ویژه‌ای دارد. با رعایت آماده‌سازی سطح، انتخاب صحیح بار و ساچمه، و پایبندی به استانداردهای ISO ۶۵۰۶ و ASTM E10، پیمان‌کاران صنایع غذایی، دارویی و خودروسازی می‌توانند نتایج دقیقی دریافت کنند و از دوباره‌کاری پرهزینه جلوگیری نمایند. در نهایت، تبدیل تقریبی BHN به استحکام کششی یا مقیاس‌های راکول و ویکرز تنها باید برای تصمیم‌گیری سریع اولیه به‌کار رود؛ برای تضمین کیفیت نهایی، انتخاب آزمون مکمل متناسب با هندسه و سختی قطعه ضروری است.
