ورق استیل داپلکس چیست

ورق استیل داپلکس چیست؟

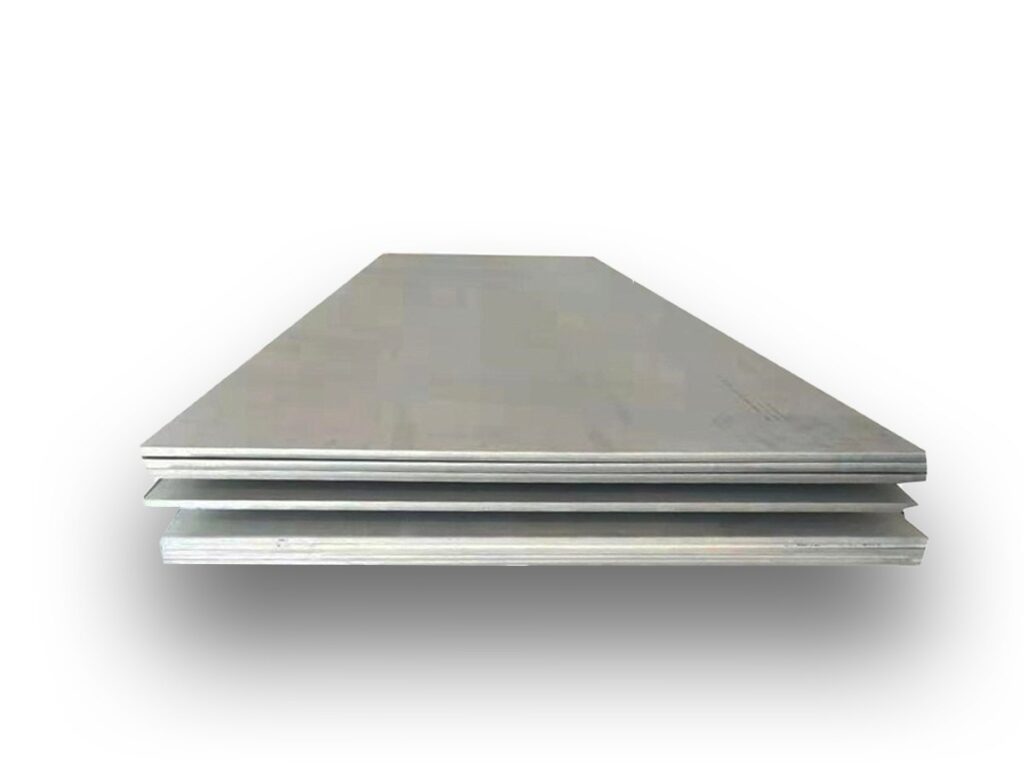

ورق استیل داپلکس (Duplex Stainless Steel Plate) خانواده‌ای از فولادهای زنگ‌نزن است که ریزساختاری تقریباً ‌به نسبت ۵۰ ٪ فریتی و ۵۰ ٪ آستنیتی دارد؛ همین تعادلِ دو فازی، علت نام‌گذاری «داپلکس» است و مجموعه‌ای از مزیت‌های هر دو گروه را به طور هم‌زمان در اختیار کاربر قرار می‌دهد—از استحکام تسلیمِ بالا تا مقاومت فوق‌العاده در برابر انواع خوردگی.

ساختار دو فازی و علت نام‌گذاری

در ریزساختار داپلکس، فریت (bcc) سختی و پایداری در دمای پایین را تأمین می‌کند و آستنیت (fcc) چقرمگی و شکل‌پذیری را بالا می‌برد. به کمک عناصر آلیاژی کروم، مولیبدن و نیتروژن تعادل فازها در محدوده ۳۵‑۵۵ ٪ فریت حفظ می‌شود. این توازن باعث حذفِ ذاتیِ پدیده ترک خوردگی ناشی از تنش کلرایدی (SCC) در بسیاری از محیط‌ها می‌شود.

مروری بر تاریخچه و توسعه آلیاژ

نخستین گریدهای داپلکس در دهه ۱۹۳۰ برای صنایع کود شیمیایی معرفی شدند، اما جهش اصلی به دهه ۱۹۸۰ با اضافه‌کردن نیتروژن برمی‌گردد؛ جایی که مقاومت خوردگی بهبود یافت و گریدهای مدرن ۲۲۰۵، ۲۳۰۴ و ۲۵۰۷ به استانداردهای ASTM و EN راه یافتند. امروزه بیش از ۹۰ سال تجربه صنعتی پشتوانه این آلیاژ است.

ترکیب شیمیایی و گریدهای متداول

گرید ۲۲۰۵ (UNS S32205/S31803)

۲۲ ٪ Cr | ۵‑۶ ٪ Ni | ≈ ۳ ٪ Mo | ≈ ۰.۱۵ ٪ N و عناصر ریزآلیاژی مثل Mn و Cu. این ترکیب عدد PREN حدود ۳۵‑۴۰ را نتیجه می‌دهد—معیاری که نشان‌دهنده مقاومت عالی در برابر خوردگی حفره‌ای و شیاری است.

گرید ۲۵۰۷ و سوپرداپلکس‌ها

با ≈ ۲۵ ٪ Cr و >4 ٪ Mo و ۰.۳ ٪ N، عدد PREN به محدوده ۴۲‑۴۵ می‌رسد و برای محیط‌های فوق‌العاده خورنده دریایی و آب شور بسیار مناسب است.

ویژگی‌های مکانیکی و فیزیکی

*بازار آزاد تهران، میانگین کوئوت‌های عمده‌فروشی. ارقام صرفاً جهت مقایسه و وابسته به نرخ ارز و نیکل هستند.

نکتهٔ کلیدی: استحکام تسلیم ۲۲۰۵ تقریباً دو برابر 316L است؛ بنابراین می‌توان ضخامت را کاهش داد و هزینه هر مترمربع قطعه را به‌طور محسوسی پایین آورد، حتی اگر قیمت هر کیلو کمی بالاتر باشد.

استحکام تسلیم و کششی

قدرت مکانیکی بالا امکان طراحی مخازن و لوله‌های نازک‌تر را فراهم می‌کند. در یک مخزن فشار استاندارد، کاهش ضخامت تا ۳۰‑۴۰ ٪ گزارش شده که افزون بر صرفه‌جویی وزن، هزینه جوشکاری و ماشین‌کاری را نیز کم می‌کند.

چقرمگی و سختی

داپلکس‌ها در دمای ‑۵۰ °C همچنان چقرمگی مناسبی نشان می‌دهند. با این حال، در محدوده ۲۵۰‑۴۷۵ °C خطر رسوب فازهای ترد (σ و α′) وجود دارد و استفاده طولانی‌مدت توصیه نمی‌شود.

مقاومت خوردگی؛ چرا داپلکس؟

عدد PREN و اهمیت آن

فرمول ‌PREN = %Cr + 3.3 × (%Mo + ۰.۵ × %W) + 16 × %N معیار مقایسه پتانسیل خوردگی حفره‌ای است. مقدار ۳۵ به بالا شاخص «دریایی»‌بودن آلیاژ است.

عملکرد در محیط‌های کلرایدی و اسیدی

۲۲۰۵ در آب دریا تا دمای ۶۰ °C و در اسید سولفوریک رقیق عملکردی به‌مراتب بهتر از 316L دارد؛ در محیط‌های غنی از H₂S (خدمات ترش) نیز طبق NACE MR0175 پذیرفته می‌شود.

مقایسه با استیل‌های آستنیتی ۳۰۴/۳۱۶

• مقاومت خوردگی حفره‌ای: PREN 35 در برابر ۲۴ 316L—حدود ۱۰ درجه آزمون CPT بالاتر.

• SCC کلرایدی: آستانه تنش بحرانی حدود ۱.۵‑۲ برابر بالاتر از 316L.

• هزینه چرخه عمر: به‌دلیل عدم نیاز به پوشش یا تعویض زودهنگام، در پروژه‌های دریایی صرفه‌جویی تا ۲۰ سال گزارش شده است.

فرآیندهای ساخت و جوشکاری ورق داپلکس

نکات جوشکاری و انتخاب فیلر

• بدون نیاز به پیش‌گرم؛ کنترل ورودی حرارتی <1.5 kJ/mm.

• فیلرهای سوپرداپلکس (مثلاً ER ۲۵۹۴) برای حفظ تعادل فاز در منطقه HAZ توصیه می‌شود.

• افزودن ۱‑۲ ٪ نیتروژن به گاز حفاظتی GTAW خواص را بهینه می‌کند.

خم‌کاری، برش و ماشین‌کاری

به‌دلیل استحکام بالا، نیروی خم تا ۵۰ ٪ بیشتر از 316L لازم است، اما حداقل شعاع خم (۱.۵×ضخامت) بدون ترک ممکن است. ماشین‌کاری با ابزار کاربید پوشش‌دار و براده‌شکن قوی و روغن‌کاری پرفشار توصیه می‌شود.

کاربردهای صنعتی کلیدی

• نفت و گاز فراساحل: فلنج، رایزر، اسپول و خطوط لوله آب آتش‌نشانی.

• دریایی و آب‌شیرین‌کن: مبدل حرارتی صفحه‌ای و پوسته‌لوله، شافت پمپ.

• پتروشیمی و پالایشگاهی: مخازن فشار H₂S، ستون‌های جذب، مبدل اسید ارگانیک.

• نیروگاه و انرژی: سیستم‌های آب خنک‌کاری کلرایدی، مبدل بازیاب حرارتی.

استانداردها و آزمون‌های کنترل کیفیت

• ASTM A240 / ASME SA240 برای ورق و شیت تا ضخامت ۵۰ mm.

• EN ۱۰۰۲۸‑۷ و NORSOK M‑۶۳۰ برای کاربردهای فشار بالا و فراساحل.

• تست‌های ضروری: PMI اسپارک/ XRF، فریت آنالایزر (۳۵‑۶۰ ٪)، آزمون ضربه شارپی در ‑۴۶ °C، و آزمون CPT یا ASTM G48 روش E برای خوردگی حفره‌ای.

نکات خرید و نگه‌داری

معیارهای انتخاب تأمین‌کننده

1. گواهی Mill Test Report مطابق EN ۱۰۲۰۴‑۳.۱ با آنالیز شیمیایی و نتایج مکانیکی.

2. امکان تأمین ابعاد مرسوم ۱‑۵۰ mm در عرض‌های ۱۰۰۰‑۲۵۰۰ mm و طول‌های ۶ متر یا برش خورده لیزری/پلاسما.

3. موجودی فیلر جوش منطبق و خدمات برش تمیز بدون HAZ بیش از حد.

راهنمای انبارداری و حمل

• نگه‌داری در فضای مسقف، خشک و عاری از گرد کلرید؛ استفاده از جداکننده پلاستیکی بین ورق‌ها.

• پرهیز از تماس مستقیم با فولاد کربنی برای جلوگیری از آلودگی گالوانیک.

• در حمل بلندمدت دریایی، پوشش روغن موقت یا فیلم وکیوم گزینه‌ای کم‌هزینه برای جلوگیری از لکه آبی است.

جمع‌بندی

ورق استیل داپلکس—به‌ویژه گرید ۲۲۰۵—با فراهم‌کردن ترکیبی کم‌نظیر از استحکامِ دو برابری، مقاومت خوردگی نزدیک به سوپرداپلکس‌ها، جوشکاری نسبتاً آسان و هزینه چرخه عمر پایین، به گزینه‌ای هوشمندانه برای پیمان‌کاران صنایع غذایی، دارویی، لبنی، آرایشی و تا پروژه‌های نفت‌وگاز فراساحلی تبدیل شده است. در بازار ایران، با وجود قیمت هر کیلو ۲۰‑۳۰ ٪ بالاتر از 316L، کاهش ضخامت و افزایش طول عمر عملی، انتخاب داپلکس را از منظر اقتصادی توجیه‌پذیر می‌کند.

سوالات متداول (FAQ)

۱. ورق داپلکس چه تفاوتی با سوپرداپلکس دارد؟
سوپرداپلکس (مانند ۲۵۰۷) محتوای Cr/Mo/N بالاتر، PREN > ۴۰ و استحکام کمی بالاتر دارد؛ در نتیجه برای محیط بسیار خورنده یا فشار بالا استفاده می‌شود.

۲. آیا می‌توان داپلکس را مثل 304L جوشکاری کرد؟
بله، ولی باید فیلر داپلکس یا سوپرداپلکس و کنترل حرارت ورودی را رعایت کرد تا تعادل فاز و چقرمگی حفظ شود.

۳. مقاومت کلراید داپلکس در مقایسه با 316L چقدر بیشتر است؟
بر اساس عدد PREN و داده‌های آزمون CPT، حدود ۸‑۱۲ °C افزایش دمای بحرانی حفره‌ای و SCC تأخیر‌یافته‌تر دارد.

۴. محدودیت دمای کاری چیست و چرا؟
بالای ۲۵۰ °C خطر رسوب فاز σ و α′ و embrittlement وجود دارد؛ زیر ‑۵۰ °C چقرمگی هنوز رضایت‌بخش است.

۵. آیا امکان خم‌کاری سرد بدون ترک وجود دارد؟
با رعایت شعاع خم ≥۱.۵×ضخامت و روان‌کاری کافی، بله؛ استحکام بالا فقط نیروی بیشتری می‌طلبد.

۶. قیمت ورق ۲۲۰۵ نسبت به 316L چه نسبتی دارد؟
در تیر ۱۴۰۴ هر کیلو ۲۲۰۵ حدود ۲۵‑۳۵ ٪ گران‌تر است، اما به‌دلیل کاهش ضخامت، هزینه تمام‌شده هر مترمربع می‌تواند پایین‌تر دربیاید.

۷. تست‌های کلیدی تأیید کیفیت کدام‌اند؟
PMI، فریت‌آنالایزر، شارپی زیر صفر، و ASTM G48 روش E برای حفره‌ای.

۸. آیا ابعاد سفارشی برش لیزر در ایران موجود است؟
بله؛ اغلب تأمین‌کنندگان امکان تحویل کویل برش‌خورده یا شیت کامل در ضخامت ۱‑۵۰ mm و عرض‌های ۱ تا ۲.۵ متر را دارند
