سختی سنجی

در میان انبوهِ ویژگی‌های مکانیکی که کیفیت یک قطعهٔ فلزی را تعیین می‌کند، سختی از جایگاه ویژه‌ای برخوردار است. سختی نه‌تنها نخستین نماگرِ مقاومت فلز در برابر فرورفتگی یا تغییر شکل پلاستیک موضعی به‌حساب می‌آید، بلکه غالباً سرنخی مطمئن در باب استحکام کششی، مقاومت سایشی و حتی کیفیت عملیات حرارتی آن قطعه به دست می‌دهد. در فولادهای ساختمانی و فولادهای زنگ‌نزن—که قلب سازه‌های عمرانی، تجهیزات فرایندی و سامانه‌های انتقال سیال به‌شمار می‌روند—آزمون سختی‌سنجی، به‌منزلهٔ بیمه‌نامه‌ای برای دوام در سرویس است.

سختی‌سنجی چیست و چه کاربردی دارد؟

سختی (Hardness) کمّیتی است که مقاومت ماده را در برابر ایجاد فرورفتگی دائم، خراش یا سایش نشان می‌دهد. هرجا قطعه‌ای تحت تنش موضعی، تماس لغزشی، ضربه یا فشار پیچشی کار کند، دانستن سختی آن پیش از بهره‌برداری حیاتی است. از کنترل کیفیت ورق‌های ساختمانی و میلگرد تا پایش جوشِ فولاد زنگ‌نزن در صنعت غذایی، سختی‌سنجی تشخیص می‌دهد آیا ریزساختار و عملیات حرارتی به‌درستی اجرا شده است یا خیر.

چرا سختی‌سنجی برای فولادهای ساختمانی و فولادهای زنگ‌نزن ضروری است؟

1. پایداری باربری در سازه‌ها: فولاد ساختمانی باید به سختی مشخصی برسد تا ستون یا تیر در برابر تمرکز تنش موضعی کمانه نکند.

2. مقاومت به سایش و فرسایش: در محورهای دوار یا لوله‌های سیال خورنده، سختی مناسب عمر سرویس را افزایش می‌دهد.

3. کنترل عملیات حرارتی: تمپر یا نرماله‌سازی ناکامل، علامت خود را در سختی قطعه بر جا می‌گذارد.

4. پایش جوش و HAZ: منطقهٔ متاثر از حرارت (HAZ) در فولادهای زنگ‌نزن، اگر بیش‌ازحد سخت شود، مستعد ترک تنشی یا خوردگی میان‌دانه‌ای خواهد بود.

استانداردهای بین‌المللی و الزامات آزمون

برای حصول نتایج قابل ‌اعتماد، روش کار و دستگاه باید با استانداردهای معتبر همگام شود:

استانداردها دامنهٔ نیرو، قطر یا نوع نفوذکننده، زمان بارگذاری و نحوهٔ خوانش را مشخص می‌کنند؛ بنابراین پایبندی به آن‌ها تضمین می‌کند که نتایج دقیق و تکرارپذیر باقی بماند و بتوان آن‌ها را در آزمایشگاه‌های مختلف مقایسه کرد.

انواع روش‌های سختی‌سنجی (راکول، برینل، ویکرز، شور، لیب و …)

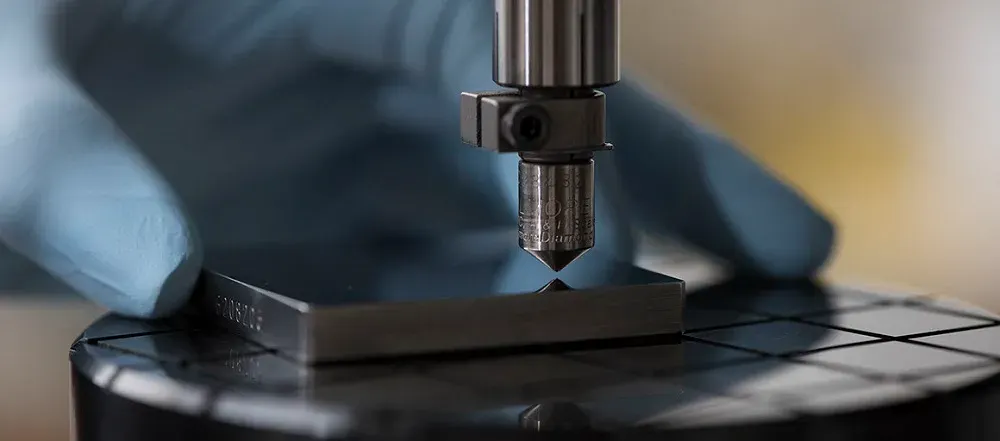

روش تست سختی راکول چگونه است؟ (گام‌به‌گام)

1. آماده‌سازی سطح: زبری Ra < 2 µm و عاری از پوسته یا روانساز.

2. قرار دادن قطعه: روی سندان تخت یا Vشکل متناسب با شکل هندسی.

3. پیش‌بار (preload) 10 kgf: خنثی کردن لقی و تسطیح سطح.

4. بار اصلی: 60 kgf (مقیاس B) یا ۱۵۰ kgf (مقیاس C) ظرف ۲–۳ s.

5. زمان نشستن بار: dwell 2–۸ s طبق استاندارد.

6. برداشت بار اصلی و خوانش: دستگاه به‌طور خودکار عمق برگشتی فرورفتگی را به عدد HR تبدیل می‌کند.

حداقل ضخامت: دست‌کم ۱۰ برابر عمق فرورفتگی؛ برای HRC معمولاً ≥ ۸ mm.

روش تست سختی برینل به چه صورت انجام می‌شود؟

1. انتخاب ساچمه (Ø۱۰ mm برای فولادهای معمولی).

2. انتخاب بار طبق «نسبت بار به سطح» (معمولاً ۳۰ D²). برای فولاد ساختمانی: ۳۰۰۰ kgf.

3. اعمال بار و زمان: ۱۰–۱۵ s تا تثبیت کرنش.

4. برداشت بار و اندازه‌گیری قطر فرورفتگی با لوپه ۲۰× یا دوربین دیجیتال.

5. محاسبهٔ HB از رابطه HB = (2 P)/(π D (D – √(D² – d²))).

روش تست سختی ویکرز و نحوهٔ خواندن نتایج آن چگونه است؟

1. انتخاب نیرو: ۱–۱۰۰ kgf (در میکروویکرز تا ۱۰ gf).

2. زمان بارگذاری: ۱۰–۱۵ s.

3. اندازه‌گیری دو قطر مورب فرورفتگی با میکروسکوپ دیجیتال.

4. محاسبهٔ HV از HV=1.854Pd2HV = HV = (1.854 × P) / d²
   ​.

به‌دلیل هندسهٔ ثابت هرم، HV روی گسترهٔ وسیعی از نیروها تغییر مقیاس نمی‌دهد؛ لذا تبدیل آن به HRC یا HB آسان‌تر است.

سایر روش‌ها؛ میکروویکرز، شور و لیب

• میکروویکرز راهکار ایده‌آل برای لایهٔ سخت‌کاری القایی یا بررسی توزیع سختی در جوش.

• شور با فنر کاملاً سبک، مقیاس‌ استاندارد A و D را برای پلیمرها تعریف کرده است.

• لیب آزمونِ برگشت ضربه‌ای است؛ قطعه‌هایی که امکان برش ندارند (توربین بادی، محور جرثقیل) را در محل و بدون آسیب می‌آزماید.

انتخاب روش مناسب براساس ضخامت، آلیاژ و شکل قطعه

آماده‌سازی سطح، تنظیم نیرو/زمان و خوانش صحیح عدد سختی

• صاف‌تراشی ظریف (turning) یا سنگ‌زنی تا زبری < 2 µm؛ یا پرداخت متالوگرافی در میکروویکرز.

• پرهیز از سوختگی سطحی؛ حرارت ناشی از سنگ‌زنی سختی موضعی را کاذب می‌کند.

• دما ۲۳ ± ۵ °C؛ افزایش دما ویسکوزیتهٔ روانساز فیلم را تغییر داده و نتیجه را جابه‌جا می‌کند.

• سرعت بارگذاری طبق جدول استاندارد؛ بار ناگهانی باعث جهش فنر سیستم راکول خواهد شد.

تبدیل مقیاس‌ها و رابطهٔ سختی با استحکام کششی

در فولادهای کربنی عادی:

σ_UTS (MPa) ≈ ۳.۴۵ × HB

جدول زیر پرکاربردترین تبدیل‌ها را نشان می‌دهد (گرد شده به‌ازای فولاد ۱% کربن):

یادآور: تبدیل‌ها تقریبی است و برای فولاد زنگ‌نزن آستنیتی، به‌دلیل انحراف ریزساختاری، باید با جداول اختصاصی مقایسه شود.

کالیبراسیون و پایش صحت عملکرد دستگاه

• بلوک مرجع سختی با گواهی معتبر (traceable) هر ۱۲ ماه یک‌بار باید با دستگاه مقایسه شود.

• وارسی وزن‌ها و فنرها: هر ۶ ماه، نیروی واقعی سیستم بارگذاری اندازه‌گیری و با تلورانس استاندارد تطبیق داده شود.

• تایید صحت نمایشگر: عقربه یا لودسل دیجیتال نباید بیش از ±۰.۵ HR خطا داشته باشد.

• ثبت سوابق در دفترچهٔ کالیبراسیون، امکان ردیابی تاریخچه را فراهم می‌سازد.

عوامل خطا در سختی‌سنجی و پیشگیری

حدود سختی مجاز برای سرویس یا عملیات حرارتی معیّن

پرسش‌های متداول کاربران (راهنمای سریع)

چرا پیش از جوشکاری فولاد زنگ‌نزن باید سختی‌سنجی کرد؟
سختی پایین‌تر از حد معین نشان می‌دهد محل جوش در اثر کار سرد نرم شده و ممکن است در سرویس تغییر شکل موضعی دهد.

تفاوت HRC و HRB چیست؟
HRC از بار ۱۵۰ kgf و نفوذکنندهٔ الماسی استفاده می‌کند و برای فولاد سخت یا ابزار است؛ HRB با بار ۱۰۰ kgf و ساچمهٔ فولادی، برای فولادهای کم‌کربن و برنج مناسب است.

برای لولهٔ استیل نازک، برینل بهتر است یا ویکرز؟
ویکرز؛ زیرا عمق فرورفتگی بسیار کم است و خطر گلویی شدن دیوارهٔ لوله را حذف می‌کند.

حداقل ضخامت قطعه در راکول C چقدر است؟
قطر یا ضخامت باید دست‌کم ۱۰ برابر عمق فرورفتگی، یعنی حدود > 8 mm باشد.

چگونه HB را به HRC تبدیل کنم؟
به جداول مرجع ASTM E140 رجوع کنید؛ به‌طور تقریبی ۳۰۰ HB معادل ۳۱ HRC است.

مهم‌ترین منبع خطا در سختی‌سنجی چیست؟
آماده‌سازی نامناسب سطح و لقی بین قطعه و سندان؛ هر دو را با سنگ‌زنی ظریف و گیرهٔ مناسب رفع کنید.

سختی بالا همیشه نشانهٔ کیفیت بهتر است؟
خیر؛ در قطعات تحت ضربه یا بار خستگی، سختی بیش از حد، تافنس را کاهش می‌دهد و ترک‌زایی را تشدید می‌کند.

هر چند وقت یک‌بار باید دستگاه را کالیبره کنم؟
مطابق ISO 6506/6508 هر ۶ ماه وارسی عملکرد و سالی یک‌بار کالیبراسیون کامل توصیه می‌شود.

جمع‌بندی

سختی‌سنجی پلی است میان متالورژی و مهندسی کاربردی: دادهٔ یک آزمون ساده می‌تواند دربارهٔ کیفیت عملیات حرارتی، قابلیت سرویس و حتی عمر خستگی قطعه قضاوت کند. با انتخاب روش مناسب—راکول برای کنترل روی خط، برینل برای قطعات بزرگ، ویکرز برای مقاطع نازک یا پوشش‌ها، و لیب برای پایش غیرمخرب—می‌توان سرعت و هزینهٔ آزمون را در کنار دقت و تکرارپذیری متعادل ساخت. اجرای گام‌های آماده‌سازی سطح، تنظیم نیرو و زمان مطابق استاندارد و ثبت منظم کالیبراسیون، تضمین می‌کند که اعداد روی نمایشگر دستگاه واقعاً زبانِ صادقِ ریزساختار فلز باشند. در نهایت به‌خاطر داشته باشید که سختی بالا لزوماً مترادف با کیفیت برتر نیست؛ آنچه اهمیت دارد تناسب سطح سختی با نیاز سرویس، طراحی و شرایط محیطی است.
