سختی‌سنجی نوپ چیست و چه زمانی استفاده می‌شود؟

سختی‌سنجی نوپ (Knoop Hardness Test) یکی از روش‌های میکروسختی‌سنجی است که با سنبه‌ای به شکل هرم الماس نامتقارن انجام می‌شود. زاویه‌های این هرم ۱۷۲° ۳۰′ × ۱۳۰° است؛ یعنی یک قطر (طول اثر) تقریباً هفت برابر قطر دیگر (عرض اثر) خواهد بود. همین نسبت بزرگ طول به عرض، قرائت طول اثر را زیر میکروسکوپ نوری بسیار آسان می‌کند و عمق نفوذ را به حداقل می‌رساند؛ ویژگی‌ای که برای لایه‌های نازک، پوشش‌های سخت و مواد ترد (سرامیک، شیشه، فولاد با سختی بالا) حیاتی است.

در صنایع غذایی و دارویی، اغلب قطعات استنلس استیل با لایه‌های نیتریدی یا پوشش‌های ضدسایش نازک سروکار دارند. در این شرایط به روشی نیاز داریم که بدون صدمه زدن به سطح، سختی را اندازه‌گیری کند. آزمون نوپ دقیقاً برای همین کار طراحی شده است؛ عمق نفوذ آن بسیار کم است و به اپراتور اجازه می‌دهد نقاط بسیار کوچک یا نواحی چندفازی را ارزیابی کند.

چرا پیمان‌کاران باید نوپ را بشناسند؟

1. کنترل کیفیت پوشش‌ها: برای مثال، بررسی سختی پوشش DLC روی شافت همزن یک مخزن لبنی.

2. عیب‌یابی لایه‌های سخت‌کاری‌شده: تعیین سختی منطقه حرارت‌دیده (HAZ) جوش در خطوط پرکن دارویی.

3. نمونه‌های کوچک یا شکننده: قطعات سرامیکی شیرهای پنوماتیک یا اجزای پلیمری تقویت‌شده با الیاف.

4. کاهش هزینه ضایعات: چون فرورفتگی بسیار کم‌عمق است، قطعه بعد از تست همچنان قابل استفاده است.

مراحل انجام تست سختی نوپ؛ از آماده‌سازی سطح تا خواندن طول اثر

1. آماده‌سازی نمونه

   • سطوح باید با سنباده تا گریت ۲۵۰۰ و سپس دوغاب آلومینا ۰.۰۵ µm پولیش شوند.

   • برای پوشش‌های بسیار نازک، مانت نمونه در رزین اپوکسی توصیه می‌شود تا لبه‌ها لب‌پر نشوند.

2. انتخاب بار آزمون

   • بارهای متعارف بین ۱۰ گرم تا ۱۰۰۰ گرم (۰.۰۹۸ N تا ۹.۸۱ N) هستند.

   • فولادهای کربنی یا زنگ‌نزن سخت‌کاری‌شده: ۵۰ g تا ۵۰۰ g مناسب است.

   • پوشش‌های نازک PVD/CVD: 10 g تا ۲۵ g کفایت می‌کند.

3. اعمال بار و زمان نگه‌داری

   • زمان بارگذاری: حدود ۱۰ ثانیه.

   • زمان توقف تحت بار: ۱۰ ثانیه (طبق ASTM E92).

   • بار باید بدون ضربه و با نرخ ثابت اعمال شود.

4. اندازه‌گیری طول قطر بزرگ (L)

   • پس از برداشتن بار، طول قطر بزرگ با میکروسکوپ متصل به دستگاه خوانده می‌شود.

   • حداقل دو قرائت انجام شده و میانگین گرفته می‌شود.

5. محاسبه عدد سختی (HK)

   • فرمول محاسبه در بخش بعد آورده شده است و اپراتور می‌تواند با ماشین‌حساب یا نرم‌افزار دستگاه به‌سرعت مقدار را استخراج کند.

فرمول محاسبه عدد HK در آزمون نوپ + مثال عددی

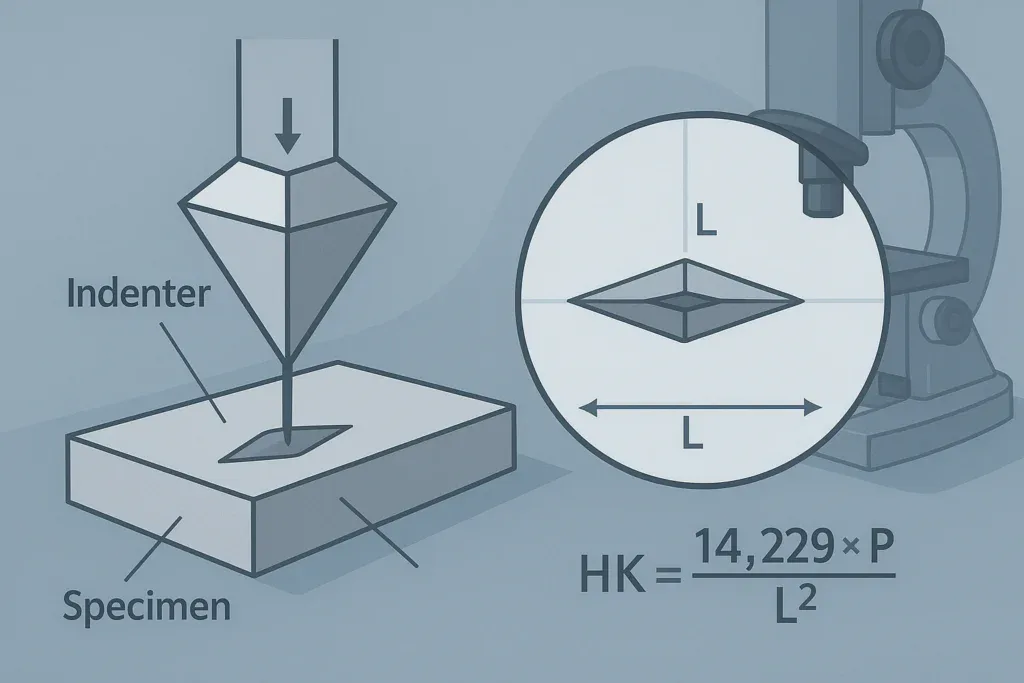

فرمول اصلی (Plain‑Text)

• P → بار آزمون بر حسب نیوتن (N)

• L → طول قطر بزرگ اثر بر حسب میلی‌متر (mm)

واحد خروجی: kgf mm⁻² یا همان Knoop Hardness Number

مثال عددی

فرض کنید مهندسی در بخش بازرسی یک کارخانه لبنی می‌خواهد سختی لایه نیتریدی سطح داخلی مخزن را بیازماید:

محاسبه:

بنابراین سختی به‌دست‌آمده تقریباً ۱۶ ۵۰۰ kgf mm⁻² است؛ عددی که نشان‌دهنده یک لایه بسیار سخت است و می‌تواند مقاومت بسیار خوبی در برابر سایش و خراش داشته باشد.

تفاوت سختی‌سنجی نوپ و ویکرز؛ کدام روش برای قطعه شما مناسب است؟

جمع‌بندی سریع:
اگر هدف ارزیابی سختی سطحی یا لغزش فازهای ریز است، نوپ گزینهٔ بهتری است. برای تست‌های عمومی روی مقاطع ضخیم فولادی، ویکرز یا راکول مقرون‌به‌صرفه‌تر خواهد بود.

تبدیل سختی نوپ به راکول، ویکرز و برینل (جدول تقریبی)

هشدار: این تبدیل‌ها تقریبی‌اند و برای تصمیم‌های ایمنی قطعی نیستند.

کاربردهای عملی آزمون نوپ

1. پوشش‌های DLC روی اجزای دوار صنایع آرایشی

2. بررسی سختی تجهیزات استیل خطوط پرکن ماست یا شیر

3. کنترل کیفیت تیغه‌های تنگستن کارباید در قالب‌سازی خودرویی

4. تحلیل سختی لایه‌های TiN بر روی قالب‌های تزریق پلاستیک

5. عیب‌یابی ترک‌های مویی در جوش‌های مخازن دارویی

مزایا و معایب تست نوپ نسبت به دیگر روش‌های میکروسختی

مزایا

• عمق نفوذ بسیار کم → ایده‌آل برای لایه‌های زیر ۱۰ µm

• خوانش ساده به‌دلیل تنها یک قطر

• قابلیت تست مواضع بسیار کوچک (≤۲۰ µm)

• حداقل بار ۱۰ g؛ مناسب مواد شکننده

معایب

• نیاز به پولیش دقیق و محیط بدون لرزش

• تکرارپذیری در فولادهای بسیار سخت چالش‌برانگیز است

• تبدیل مستقیم به راکول خطای بالاتری دارد

• دستگاه و اپراتور متخصص گران‌تر از راکول

محدوده بارگذاری استاندارد

برای فولادهای سخت‌کاری‌شده معمولاً ۵۰ g تا ۵۰۰ g پیشنهاد می‌شود. استفاده از بار بیش از نیاز، عمق نفوذ را بالا می‌برد و می‌تواند نشان‌دهندهٔ سختی ترکیبی پوشش و زیرلایه باشد.

حداقل ضخامت نمونه و عمق نفوذ

قاعدهٔ مهندسی:

عمق فرورفتگی در نوپ اغلب زیر ۳ µm است (بارهای ≤۱۰۰ g). در پوشش‌های نازک، اطمینان حاصل کنید که عمق فرو رفتگی ≤ ۱۰٪ ضخامت لایه باشد.

استانداردهای مرجع

الزامات کالیبراسیون

• کالیبراسیون سالانه بلوک مرجع سختی (HV 200 و HV 700).

• بررسی نرخ بارگذاری و زاویه سنبه.

• ثبت دمای محیط آزمایش برای ردیابی (بازه ۲۰ ± ۲ °C).

خطاهای رایج و راهکارها

هزینه و قیمت‌گذاری دستگاه نوپ در بازار ایران (تابستان ۱۴۰۴)

هزینهٔ عملیاتی هر سری ۱۰ تست نوپ در آزمایشگاه قراردادی حدود ۳۵۰ هزار تومان است؛ تقریباً ۲.۳ برابر تست راکول. در پروژه‌های بزرگ (ده‌ها هزار قطعه) بررسی ROI ضروری است.

پرسش‌های متداول (FAQ)

۱. تفاوت نوپ و ویکرز در فولادهای HRC > ۶۰ چیست؟
نوپ عمق نفوذ کم‌تری دارد و اندازه‌گیری فقط یک قطر است، بنابراین احتمال خطای ناشی از قطعه‌های کاربیدی درشت کم‌تر می‌شود.

۲. عدد HK را چگونه به HRC تبدیل کنم؟
می‌توانید از جدول تقریبی بالا استفاده کنید؛ اما اگر HK بالاتر از ۹۰۰ باشد، توصیه می‌شود تست مستقیم راکول انجام دهید زیرا خطای تبدیل افزایش می‌یابد.

۳. حداقل ضخامت پوشش برای نتیجهٔ دقیق چقدر است؟
عمق فرو رفتگی باید کمتر از ۱۰٪ ضخامت پوشش باشد. برای لایهٔ ۵ µm، عمق ≤۰.۵ µm کفایت می‌کند.

۴. چرا عدد HK در فولادهای زمینه نیکل نوسان دارد؟
به‌دلیل کاربیدهای درشت و فازهای میان‌فلزی، ناهمگنی ساختاری بالا است. بهترین راه، افزایش تعداد نقاط تست و حذف مقادیر پرت است.

۵. روش کاهش اثر لبه در مقاطع کوچک چیست؟
نمونه را در رزین اپوکسی مانت کنید و فاصلهٔ اثر تا لبه را حداقل ۲.۵ برابر عرض اثر نگه‌دارید. بار آزمون را نیز کاهش دهید.

جمع‌بندی

آزمون نوپ برای پیمان‌کاران صنایع غذایی، دارویی، آرایشی و خودروسازی که با پوشش‌های نازک و فولادهای سخت سروکار دارند، یک ابزار ضروری است. فرمول ساده‌ی HK = 14.229 × P / L^2 و عمق نفوذ کم، امکان ارزیابی دقیق لایه‌های سطحی را فراهم می‌آورد. بااین‌حال، هزینهٔ بالاتر دستگاه و نیاز به اپراتور متخصص باید در تحلیل هزینه–فایده دخیل شود. رعایت استانداردهای ASTM E92، ASTM E384 و ISO ۴۵۴۵، به‌همراه کالیبراسیون منظم، کلید دستیابی به نتایج دقیق و تکرارپذیر است. اگر پوشش یا قطعهٔ شما نازک، حساس یا چندفازی است، سختی‌سنجی نوپ احتمالاً بهترین گزینه‌ای است که می‌توانید روی آن حساب کنید.
