Lsf چیست؟

۱. تعریف Lsf

زلزله‌خیزی گستردهٔ کمربند آلپ-هیمالیا، کمبود منابع زمان و بودجه در پروژه‌های ساختمانی امروز و فشار فزایندهٔ مقررات انرژی، سازندگان را واداشته است به دنبال روش‌هایی بروند که سبک، سریع، صنعتی و کم‌مصرف باشد. سیستم «قاب فولادی سبک» یا Light Steel Frame — LSF دقیقاً برای پاسخ‌دادن به همین نیازها متولد شد. قاب‌های سردنوردِ لاغری که تنها با پیچ‌های خودکار و پنل‌های روکش‌دار، جهانی از امکان را پیش روی معمار و مهندس می‌گذارند.

اما LSF فقط «یک تکنیک سازه‌ای» نیست؛ بلکه اکوسیستمی‌ست از طراحی مهندسی، تولید کارخانه‌ای، مدیریت لجستیک، استانداردهای ایمنی و حتی مدل‌های مالی تازه مثل قراردادهای EPC فوق سریع. اگر بخواهیم در یک مناقصهٔ دولتی یا پروژهٔ ویلایی خصوصی دربارهٔ مزیت‌های LSF حرف بزنیم، باید بدانیم دقیقاً چه می‌گوییم، چه مستنداتی رو می‌کنیم و در برابر کدام ایرادهای رایج آمادگی داریم.

این مقاله با ساختار ۱۳ مرحله‌ای زیر، از تعریف پایه تا پرسش‌های متداول، به شما نقشهٔ راه می‌دهد؛ به‌طوری‌که پس از خواندن، هم ‌می‌توانید طرح اولیهٔ یک ساختمان ۵ طبقهٔ LSF را به دست بگیرید، هم در جلسهٔ بازاریابی، هزینه و زمان را مقایسه کنید، و هم برای سرمایه‌گذار توضیح دهید چرا این سیستم آیندهٔ ساخت‌وساز کشور است.

۲. تعریف و پیشینه

۲-۱. تعریف LSF

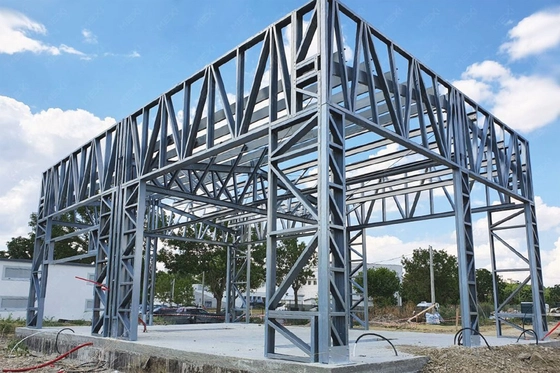

LSF سامانه‌ای سازه‌ای است که در آن از مقاطع فولادی جدارنازک سردنورد (Cold-Formed Thin-Walled Sections) با ضخامت معمولاً ۰٫۷۵ تا ۲ میلی‌متر استفاده می‌شود. این مقاطع، بر خلاف پروفیل‌های نوردگرمِ I و H، در دستگاه رول‌فرمینگ شکل می‌گیرند، سپس به طول‌های مورد‌نظر برش می‌خورند، سوراخ‌های خدمات بر روی‌شان پانچ می‌شود و نهایتاً به‌صورت Stud ،Track ،Joist و Brace طبقه‌بندی می‌شوند. اتصالات معمولاً با پیچ سرمته‌ای خودسوراخ‌کاری شش‌گوش، یا پرچ‌های هیدرولیکی با مقاومت برشی مشخص انجام می‌شود. برای تشکیل دیوار و کف، روی دو طرف قاب، پنل‌های OSB یا سمنت بورد نصب، و فواصل میان دو لایه با عایق پشم‌سنگ یا پلی‌یورتان پر می‌گردد. خروجی کار، یک قاب جعبه‌ای سبک است که عملکردش شبیه دیافراگم صلب عمل می‌کند.

۲-۲. سیر تاریخی

• ۱۹۵۰–۱۹۶۰ : اولین نسل از خانه‌های پیش‌ساختهٔ فولادی سبک در آمریکای شمالی؛ تمرکز بر مسکن‌های تک‌خانوار.

• ۱۹۸۰ : AISI با انتشار ضوابط LRFD برای فولاد جدارنازک، طراحی مهندسی را نظام‌مند کرد.

• ۱۹۹۵–۲۰۰۵ : اروپا با Eurocode 3-1-3 به میدان آمد؛ هم‌زمان فناوری رول‌فرمینگ CNC رشد کرد و هزینهٔ تولید مقطع سردنورد ۳۰ ٪ کاهش یافت.

• ۱۳۸۳ (۲۰۰۴) : زلزلهٔ بم در ایران، توجه وزارت مسکن را به سامانه‌های سریع و سبک جلب نمود؛ اولین کمپ‌های LSF موقت در بم و رفسنجان بر پا شد.

• امروز : از مدرسهٔ دوطبقه در روستاهای زاگرس تا بیمارستان سیار ۶ ۰۰۰ تخت‌خوابی در حرم مطهر، LSF در ایران مسیر تکامل خاص خودش را یافته است.

۳. طبقه‌بندی جامع اجزا

جدول ۱ – رایج‌ترین اعضای LSF و نقش آنها

۴. مکانیزم عملکرد سازه‌ای

۱. انتقال بار ثقلی: روکش کف، برشگیر و جوست‌ها، بار کف را به استاد و سپس به فونداسیون نواری یا رادیه منتقل می‌کنند.
۲. دیافراگم صلب کف: اتصال توپُر روکش OSB به جوست، موجب می‌شود کف‌ها همانند صفحه‌ای صلب، نیروهای برشی را توزیع کنند.
۳. مقاومت جانبی دیوار برشی: دیوارهای جانبی که با پنل OSB یا تخته سیمانی تقویت شده‌اند، در کنار مهاربند قطری فولادی، برش ناشی از باد و زلزله را جذب می‌کنند.
۴. کمانش موضعی کنترل‌شده: چون ضخامت ورق کم است، خطر کمانش موضعی بالاست؛ اما اتصال سخت پانل‌ها، طول مهار نشدهٔ بال‌ها را به ۳۰ – ۴۰ میلی‌متر کاهش می‌دهد و رفتار مقطع، از لاغر به نیمه‌لاغر تغییر می‌کند.
۵. پیوند صلب با اتصالات پیچ و پرچ: برخلاف سازهٔ بتن آرمه که مفصل پلاستیک در میلگرد تشکیل می‌شود، در LSF انرژی اساساً از طریق تغییرشکل‌های یکنواخت ورق جذب می‌گردد؛ بنابراین توزیع تسلیم یکنواخت‌تر و پاسخ لرزه‌ای مطمئن‌تر است.

۵. کاربردهای گسترده (از موقت تا دائمی)

• مسکن روستایی مقاوم در برابر زلزله: وزن دیوار LSF با دو لایه گچ‌برگ و عایق، حدود یک‌ششم دیوار آجری است. در مناطق دورافتاده، کاهش بار حمل در جادهٔ خاکی، مزیت مستقیم اقتصادی دارد.

• پروژه‌های طرح جهش ملی مسکن: تیپ پلان ۷۵ مترمربع LSF را می‌توان در کارخانهٔ درون‌شهری روزانه ۱۲ واحد تولید کرد و در سایت مونتاژ نمود؛ چرخهٔ نقدینگی سازنده تسریع می‌شود.

• سازه‌های افزایشی (طبقه اضافه): روی بام ساختمان بتنی ۳۰ ساله، بدون تقویت پی، یک طبقهٔ LSF احداث می‌شود، چون وزن طبقهٔ جدید زیر ۲۵ درصد طبقه‌های موجود است.

• بیمارستان‌های ماژولار بحران: در موج اول کرونا، مجموعه ۲۵۰ تختی LSF در تبریز طی ۱۸ روز تکمیل شد. سیستم خشک اجازه می‌دهد لوله‌کشی اکسیژن در حین مونتاژ دیوار اجرا شود.

• مدارس کانکسی ارتقایافته: دیوار LSF + ساندویچ پانل پلی‌ایزوسیانورات، ضریب U-value = ۰٫۳ W/m²K؛ مصرف گاز گرمایش در زمستان خراسان شمالی را ۴۰ درصد پایین آورد.

• ویلاهای لوکس ساحلی: قاب فولادی با فایربرد ۱۵ میلی‌متری + رنگ پلی‌یورتان دریایی، دوام ۵+ سال در محیط اسپری نمک را تضمین می‌کند.

۶. تفاوت LSF با سیستم‌های نزدیک

جدول ۲ – مقایسهٔ کمی سه سامانهٔ رایج در ساختمان‌های میان‌مرتبه

نتیجه: اگر معیار زمان و وزن باشد، LSF بی‌رقیب است؛ ولی در برج ۳۰ طبقه، فولاد سنگین هنوز اقتصادی‌تر است. در پروژه‌های کم‌درآمد، بتن آرمه شاید ارزان‌تر تحویل شود، اما طولانی‌شدن زمان ساخت، هزینهٔ مالیِ سرمایه را بالا می‌برد و کفهٔ ترازو به نفع LSF برمی‌گردد.

۷. معیارهای طراحی / انتخاب (چک‌لیست مهندس محاسب)

۱. مطابق آیین‌نامه AISI S100-2020 روش طراحی LRFD اعمال گردد؛ ضریب مقاومت Φ برای کمانش موضعی باید بر اساس شاخص لاغری مقطع تنظیم شود.
۲. گالوانیزه Z275 (۲۷۵ g/m²) حداقل است؛ برای محیط ساحلی جنوب، ترجیحاً Z350 یا پوشش آلوزینک.
۳. دهانهٔ آزاد تیرکف بدون تقویت ≤ ۶ m؛ در دهانه‌های ۸ m استفاده از Joist دوبل یا تقویت ورق مضاعف لازم است.
۴. سناریوی حریق: حداقل ۶۰ دقیقه مقاومت دیوار باربر؛ ترکیب فایربرد + پشم‌سنگ ۶۰ kg/m³ کفایت کرده است.
۵. ضریب اهمیت لرزه‌ای Ie برای بیمارستان = ۱٫۵؛ بنابراین محدودیت تغییرمکان میان‌طبقه طبق استاندارد ۲۸۰۰ باید سختگیرانه‌تر، مثلاً ۱/۵۰۰ h لحاظ شود.
۶. Detailing سامانهٔ اتصال کف-LSF به فونداسیون: بولت M12 شیمیایی با صفحهٔ زیرسری ۱۰۰×۱۰۰×۵ mm پیشنهادی رایج است.
۷. ضریب شکل‌پذیری سیستم: در چارچوب ۲۸۰۰، قاب مهاربندی‌شده سردنورد با دیوار برشی OSB، μ=۴ محسوب می‌شود.
۸. عایق‌بندی صوتی: برای دیوار واحد مسکونی، شاخص Rw ≥ ۵۵ dB؛ باید از دو لایه گچ‌برگ متقاطع + پشم‌سنگ ۸۰ kg/m³ استفاده گردد.
۹. شاخص انرژی حرارتی ساختمان: اگر در اقلیم سرد تبریز، هدف رساندن مصرف گاز به ۶۰ kWh/m² ­- year باشد، ضخامت عایق کف حداقل ۷۰ mm استایروفوم فشرده خواهد بود.

۸. مراحل نصب / فرایند اجرایی گام‌به‌گام

الف) طراحی شاپ اتوکد/بیم: مدل سه‌بعدی Revit یا Tekla همراه خروجی فایل CAM.
ب) رول‌فرمینگ CNC: دستگاه ۱۶ ایستگاهه، سرعت خط ۲۵ m/min، تلرانس طول ±۱ mm.
ج) کُدگذاری QR: هر قطعه یک برچسب QR دارد که در کارگاه با موبایل اسکن و موقعیت آن روی پلان مشخص می‌شود؛ خطای مونتاژ به ۰٫۲ ٪ کاهش یافته.
د) مونتاژ پانلی روی زمین: استادها روی تراک با گیرهٔ مغناطیسی ثابت، پیچ ۴٫۸×۱۹ mm نصب، سپس پانل به حالت جناقی بلند می‌شود.
هـ) اتصال پانل به بانداژ فلزی کف: پیچ خودسوراخ‌کاری ۶٫۳×۳۸ mm با فواصل ۳۰۰ mm.
و) نصب بادبند کششی کراس: تسمهٔ ۴۰×۱٫۵ mm در قطر دیافراگم؛ در اتصالات، پیچ فولادی کلاس ۸٫۸ پیشنهاد می‌شود.
ز) اجرای تأسیسات مکانیکی و برقی: از سوراخ‌های پانچ‌شدهٔ ۳۶ mm عبور داده می‌شود؛ لوله‌های PEX انعطاف‌پذیر کاهش زانویی را امکان‌پذیر می‌کند.
ح) روکوب پانل خارجی: سمنت بورد ۱۰ mm با پیچ مخصوص Hi-Low Thread، فواصل ۲۰۰ mm پیرامون و ۳۰۰ mm در وسط.
ط) اندود بیرونی: سیستم ETICS شامل چسب، توری فایبرگلاس، پوشش نهایی سیلیکونی؛ ضریب نفوذپذیری بخار µ = ۳۵.
ی) کنترل نهایی کیفیت: چک‌لیست ۱۸بندی شامل تست گشتاور پیچ، یکنواختی درزگیر پلی‌یورتان و نشتی آب باران.
ک) تمیزکاری و تحویل طبقه: یک طبقهٔ ۱۸۰ مترمربعی ظرف ۳ روز به مرحلهٔ نازک‌کاری می‌رسد.

۹. عوامل شکست و پیشگیری

۱۰. بازرسی و نگهداری

• بازرسی چشمی فصلی: ‌به‌خصوص در سواحل، علائم سفیدک روی عناصر فولادی نشانگر شروع خوردگی است.

• اندازه‌گیری رطوبت دیوار: حداکثر ۱۲ ٪ وزنی در پنل OSB، اگر بیشتر بود، باید تهویهٔ انفعالی یا تعویض پانل انجام شود.

• بازرسی حرارتی تابستانی: با دوربین ترموگرافی، نقاط داغ (Hot-Spot) سقف متال‌دک را شناسایی و عایق اضافه کنید.

• بازبینی اتصالات پیچ: هر دو سال یک‌بار ۵ ٪ پیچ‌ها باید با گشتاورسنج تست شوند؛ گشتاور پیشنهادی ۱۲–۱۵ N·m.

• تعویض درزگیرها: ماستیک سیلیکونی در پنجره تا ۵ سال عمر دارد؛ اولین نشتی = تعویض کل طول محل اتصال.

• تست نفوذپذیری هوا: فشار ۵۰ Pa، افت دبی مجاز طبق استاندارد EN 12114 بر اساس سطح پوسته محسوب گردد.

۱۱. استانداردها و ایمنی (کلیدی‌ترین مراجع)

• AISI S100-2020 — North American Specification for the Design of Cold-Formed Steel.

• EN 1993-1-3:2010 — Eurocode 3, Design of steel structures, Cold-Formed Members.

• AS/NZS 4600:2018 — Design of Cold-Formed Steel Structures.

• ISO 12944-6 — Corrosion Protection of Steel Structures by Protective Paint Systems.

• UL C-370 — Fire-Resistance Ratings of LSF Wall Assemblies.

• مبحث ۱۰ مقررات ملی ساختمان ایران، ویرایش ۱۴۰۱ — طراحی فولاد.

• استاندارد ۲۸۰۰، ویرایش پنجم — طراحی لرزه‌ای ساختمان‌ها در ایران.

جمع‌بندی

۱. LSF = سازه‌ای سبک، صنعتی و سریع که می‌تواند چرخهٔ نقدینگی پروژه را نصف کند.
۲. با طراحی بر اساس AISI/EN 1993-1-3 و کنترل کمانش موضعی، رفتار لرزه‌ای آن قابل اعتماد است.
۳. پوشش گالوانیزهٔ مناسب + نگهداری فصلی، طول عمر را به بیش از ۵۰ سال می‌رساند.
۴. مقاومت حریق ۶۰ دقیقه با پانل فایربرد و پشم‌سنگ قابل دستیابی است؛ برای کاربردهای بیمارستانی می‌توان به ۹۰ دقیقه رسید.
۵. در مقایسه با بتن، وزن مردهٔ زیر نصف و سرعت نصب دو برابر است؛ بنابراین در الحاقات طبقه و مناطق زلزله‌خیز، گزینهٔ برتر است.

پرسش‌های متداول (FAQ)

آیا می‌توان روی سازهٔ LSF نمای سنگ خشک اجرا کرد؟
ج: بله، با نصب Sub-Frame فلزی و قلاب سنگ، ولی باید وزن اضافه در محاسبات بار ثقلی لحاظ شود. برای سنگ ۲۰ mm تراورتن، بار سطحی ≈ ۵۰ kg/m² است.

LSF در اقلیم گرم و مرطوب بندرعباس دوام می‌آورد؟
ج: بله، به شرط پوشش Z350 یا آلوزینک و رعایت تهویهٔ پشت نما. ضریب خوردگی طبق ISO 9223 دستهٔ C5-M است؛ نیاز به بازدید سالانه دارد.

بالاترین طبقهٔ اجرایی بدون سیستم مرکب چقدر است؟
ج: طبق محدودیت مهندسی اقتصاد و آیین‌نامه‌ای، ۵ طبقه (≈ ۱۸ متر) متداول است؛ برای ۷ طبقه، باید دیوار برشی بتنی یا هستهٔ فولادی سنگین ترکیب شود.

تفاوت LSF با ساندویچ پانل چیست؟
ج: ساندویچ پانل، پانل روکش‌دار بدون قاب باربر است و برای سقف اجرا می‌شود؛ LSF، قاب باربر است که می‌تواند جایگزین اسکلت گردد.

هزینهٔ مترمربعی اسکلت LSF چقدر است؟
ج: در نیمهٔ اول ۱۴۰۴، اسکلت و دیوار LSF بدون نازک‌کاری، در تهران ≈ ۴٫۵ تا ۵ میلیون تومان در مترمربع برآورد شده؛ ولی سرعت اجرا ۲ برابر بتن است و خواب سرمایه را کاهش می‌دهد.
