چرا آزمون آهن‌ربا هنوز محبوب است؟
وقتی پای خرید یا بازرسی استیل در بازار غیررسمی به میان می‌آید، خیلی‌ها اولین کاری که می‌کنند چسباندن یک آهن‌ربا به قطعه است. دلیل محبوبیت این آزمون سه چیز است: سرعت، سادگی و هزینهٔ نزدیک به صفر. اما همین سادگی گاهی باعث اطمینان کاذب می‌شود؛ به‌خصوص وقتی فروشنده متقلب باشد یا قطعهٔ موردنظر تحت فرآیندهای کار سرد، جوش یا پوشش قرار گرفته باشد. در پروژه‌های حساس—مثلاً ساخت مخزن فرآیندی در صنعت غذایی یا سازهٔ ساحلی—یک اشتباه کوچک می‌تواند به خوردگی زودرس، نشتی یا حتی فاجعهٔ ایمنی بیانجامد. از همین رو، شناخت دقیق ظرفیت و محدودهٔ اعتبار آزمون آهن‌ربا اهمیت دوچندان پیدا می‌کند.
۲. الفبای مغناطیس در فولادهای زنگ‌نزن
۲.۱ ساختار کریستالی و خاصیت مغناطیسی
فولادهای زنگ‌نزن بر اساس ریزساختار به چند خانوادهٔ اصلی تقسیم می‌شوند: آستنیتی، فریتی، مارتنزیتی، دوبلکس و رسوب سخت‌شونده. تفاوت در چیدمان اتم‌ها داخل شبکهٔ بلوری و ترکیب عناصر آلیاژی موجب می‌شود یکی فرومغناطیس و دیگری پارامغناطیس یا به‌اصطلاح «غیرمغناطیس» باشد.
- آستنیتی (سری ۳۰۰): ساختار FCC (Face‑Centered Cubic) دارد و در حالت آنیل هیچ جهت‌گیری دامنهٔ مغناطیسی پایداری ندارد؛ لذا آهن‌ربا را جذب نمی‌کند. وجود نیکل (۸–۱۲ ٪) و منگنز باعث پایدار شدن این ساختار می‌شود.
- فریتی (سری ۴۰۰: ۴۳۰، ۴۰۹): ساختار BCC است و به‌طور طبیعی فرومغناطیس، بنابراین جذب آهن‌ربا می‌شود.
- مارتنزیتی (۴۱۰، ۴۲۰، ۴۴۰): پس از سردکردن سریع از ناحیهٔ فریتی، ساختار تترالگون BCT تشکیل می‌دهد و قابلیت سختکاری دارد. جذب آهن‌ربا قوی است.
- دوبلکس (۲۲۰۵ و ۲۵۰۷): مخلوطی از فریت و آستنیت—تقریباً ۵۰/۵۰—و خاصیت مغناطیسی متوسط.
- رسوب سخت‌شونده (۱۷‑۴PH): در حالت رسوب سخت شده، جذب متوسط تا قوی دارد.
۲.۲ نقش کار سرد و دگرگونی فازی
در گریدهای آستنیتی، اعمال کرنش پلاستیک—پرس، خم یا کشش—می‌تواند آستنیت را به مارتنزیت کرنش‌یافته (Strain‑Induced Martensite) تبدیل کند. این فاز جدید فرومغناطیس است. بنابراین اگر یک ورق استیل ۳۰۴ را تا کرده یا پانچ کنید، لبهٔ خم‌شده ممکن است آهن‌ربا را جذب کند درحالی‌که مرکز ورق همچنان غیرمغناطیس باشد. مقدار مارتنزیت ایجادشده تابع میزان کرنش، دمای فرآیند و محتوای نیکل-کربن است. جدول زیر درصد تبدیل در کرنش‌های مختلف را نشان می‌دهد:
| کرنش واقعی (ε) | % مارتنزیت در ۳۰۴ | رفتار آهن‌ربا |
|---|---|---|
| ۰ (آنیل) | < ۱ ٪ | نمی‌چسبد |
| ۰٫۱۰ | ۲–۳ ٪ | جذب بسیار خفیف |
| ۰٫۲۰ | ۸–۱۰ ٪ | جذب محسوس |
| ۰٫۴۰ | ۲۰ ٪+ | چسبیدن قوی |
۲.۳ دمای سرویس و مغناطیس‌پذیری
در دماهای بالاتر از ۱۵۰ °C، دامنه‌های مغناطیسی در فولادهای فریتی ممکن است ردیابی آهن‌ربای ضعیف را دشوار کنند. به همین دلیل تست آهن‌ربا باید روی قطعه سرد شده یا در دمای محیط انجام شود.
۳. ابزار لازم برای یک تست استاندارد
| ابزار | چرا مهم است؟ | ویژگی‌های پیشنهادی |
|---|---|---|
| آهن‌ربای نئودیمیوم | میدان قوی و ثابت | کشش ≥ ۴۰ N، روکش Ni‑Cu‑Ni برای ضدزنگ |
| دستکش نخی | جلوگیری از آلودگی سطح | تمیز، بدون پرز |
| پارچه میکروفایبر | پاک کردن چربی و براده | مرطوب با ایزوپروپانول |
| چک لیست ثبت نتیجه | مستندسازی | ستون‌های شدت جذب، موقعیت و شرح سطح |
۳.۱ انواع آهن‌ربا و میدان آن‌ها
آهن‌رباهای فروسرامیکی رایج در یخچال (Ferrite) میدان حدود ۰٫۲–۰٫۳ Tesla دارند که برای فولاد کربنی یا فریتی کافی است، ولی برای تشخیص تفاوت خفیف در استیل آستنیتی کارسخت‌شده مناسب نیست. در مقابل، آهن‌ربای نئودیمیوم Nd‑Fe‑B با ابعاد ۱۵×۱۵×۵ mm می‌تواند میدانی تا ۱٫۲ Tesla در سطح خود ایجاد کند و حساسیت آزمون را افزایش دهد.

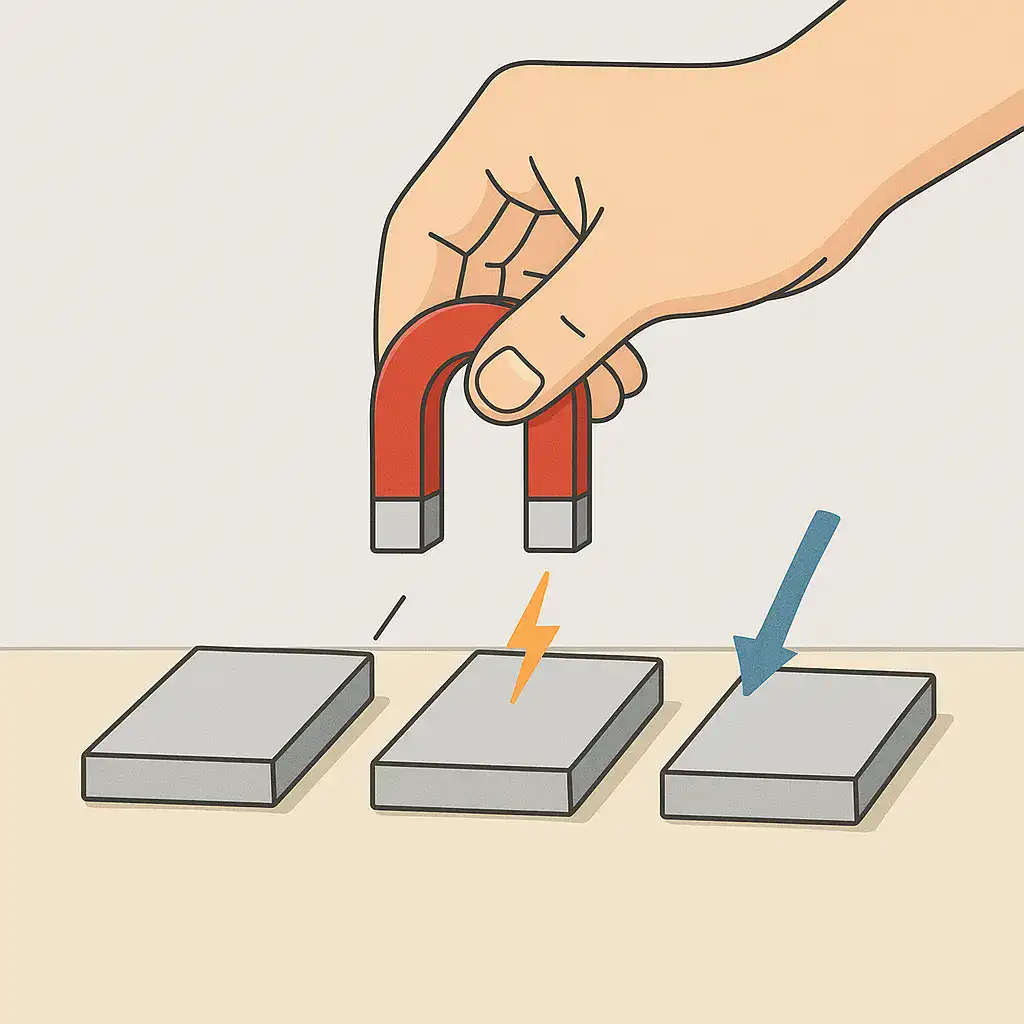

۴. گام‌به‌گام انجام آزمون آهن‌ربا
۱. آماده‌سازی سطح: سطح را با پارچهٔ آغشته به ایزوپروپانول تمیز کنید تا هرگونه دوده، گریس یا براده حذف شود.
۲. کالیبره ذهنی: قبل از شروع، آهن‌ربا را روی یک نمونهٔ مرجع فریتی (مثلاً ۴۳۰) و یک نمونهٔ آستنیتی آنیل (۳۰۴L) امتحان کنید تا احساس «جذب شدید» و «غیرمغناطیس» را به‌خاطر بسپارید.
3. تماس کامل: آهن‌ربا را بدون زاویه روی سطح بچسبانید؛ تماس نقطه‌ای می‌تواند نتیجه را ضعیف جلوه دهد.
4. حرکت لغزشی: سعی کنید آهن‌ربا را روی سطح بلغزانید. هرچه نیروی بیشتری لازم باشد تا آهن‌ربا حرکت کند، جذب قوی‌تر است.
5. تکرار در نقاط متعدد: حداقل سه منطقهٔ متفاوت انتخاب کنید—نزدیک لبه، مرکز و محل‌های جوش—و شدت جذب را مقایسه کنید.
6. ثبت مشاهدات: در چک‌لیست بنویسید «✦✦✦ = قوی»، «✦✦ = متوسط»، «✦ = بسیار خفیف» یا «۰ = بدون جذب».
۴.۱ ترفند: استفاده از نیروسنج به‌جای حس لامسه
برای پروژه‌های رسمی می‌توانید یک «گیج کشش آهن‌ربا» بسازید: آهن‌ربا به قلاب نیروسنج فنردار متصل شده و مقدار نیروی جداشدن (Pull‑Off Force) خوانده می‌شود. اگر نیروی جدایش بیش از ۲۰ N باشد احتمالاً قطعه فریتی یا مارتنزیتی است. مقادیر ۵–۱۵ N نشانگر دوبلکس یا آستنیتی کارسختی و مقادیر زیر ۳ N یعنی ساختار تقریباً غیرمغناطیس.
۵. رایج‌ترین منابع خطا و روش خنثی‌سازی آن‌ها
| منبع خطا | توضیح | راهکار |
|---|---|---|
| پوشش نیکل‑کروم براق روی فولاد کربنی | لایه ۱۵ µm می‌تواند آهن‌ربا را اندکی دور نگه دارد | نقطه‌ای از قطعه را با سوهان خراش دهید و روی فلز پایه تست کنید |
| کار سرد موضعی در گوشه‌ها | مارتنزیت کرنش‌یافته نتیجه را مغشوش می‌کند | تست را در وسط قطعه تکرار کنید؛ نتایج را مقایسه کنید |
| براده آهن روی سطح استیل آستنیتی | آهن‌ربا به براده می‌چسبد نه به قطعه | تمیزکاری دقیق یا چسب نواری برای برداشتن براده |
| آهن‌ربای ضعیف یا ترک‌خورده | میدان کافی تولید نمی‌کند | آهن‌ربای سالم و نئودیمیوم جایگزین کنید |
| دما بالای قطعه | مغناطیس اشباع کاهش می‌یابد | بگذارید قطعه به دمای محیط برسد |
۶. آزمون‌های مکمل: وقتی آهن‌ربا کافی نیست
۶.۱ آزمون قطره اسید نیتریک ۲۰ ٪
یک قطره اسید نیتریک رقیق را روی سطح تمیز بریزید و طی ۳۰ ثانیه تغییر رنگ را مشاهده کنید. فولاد کربنی یا مارتنزیتی لکهٔ قهوه‌ای تیره ایجاد می‌کند، درحالی‌که آستنیتی ۳۰۴/۳۱۶ بی‌تغییر می‌ماند. این تست ارزان ولی نیازمند رعایت ایمنی (دستکش، عینک، محل تهویه‌دار) است.
۶.۲ PMI با دستگاه XRF پرتابل
دستگاه X‑Ray Fluorescence ترکیب شیمیایی سطحی را در کمتر از یک دقیقه می‌خواند. درصد نیکل، کروم، مولیبدن و حتی نیتروژن (در مدل‌های پیشرفته) درج می‌شود. دقت معمول ±۰٫۰۵ ٪ وزنی است. تنها محدودیت قیمت بالای دستگاه و نیاز به اپراتور آموزش‌دیده است.
۶.۳ آزمون سـر ِسوهان (Spark Test) روی سنگ دوار
روش کلاسیک در کارگاه‌های آهنگری برای تشخیص فولاد کربنی است: رنگ و طول جرقه زیر تماس سنگ سنباده می‌تواند سرنخ بدهد؛ ولی برای استیل زنگ‌نزن کمتر کارآمد است چون جرقهٔ قابل توجهی ندارد.
۶.۴ سختی‌سنج پرتابل (UCI یا Rebound)
اگر قطعه سختی بالای HRC ۴۰ نشان دهد، به‌احتمال زیاد مارتنزیتی یا رسوب سخت‌شونده است نه ۳۰۴.
۸. مطالعهٔ موردی ۲: بازرسی لوله در پروژهٔ نفت و گاز
شرکت «الف» در حال تحویل لوله‌های دوبلکس ۲۲۰۵ برای خط لوله دریایی است. کارشناس کنترل کیفیت می‌خواهد مطمئن شود محموله به‌جای فولاد فریتی ۴۳۰ ارسال نشده است.
- آزمون آهن‌ربا: جذب متوسط در همهٔ لوله‌ها ثبت شد (✦✦).
- PMI XRF: کروم ۲۲ ٪، نیکل ۵٫۵ ٪، مولیبدن ۳٫۱ ٪ → مطابق استاندارد ۲۲۰۵.
- سختی UCI: ۲۸ HRC → در محدودهٔ مجاز دوبلکس.
- نتیجه: محموله تأیید می‌شود. آزمون آهن‌ربا توانست به‌سرعت فریتی خالص را رد کند؛ آزمون XRF تأیید نهایی گرید را داد.
۹. پرسش‌های پرتکرار (FAQ) توسعه‌یافته
۹.۱ آیا هر استیلی که آهن‌ربا جذب نکند حتماً ۳۰۴ است؟
خیر. علاوه بر ۳۰۴، گریدهای ۳۱۶، ۳۱۰، ۳۲۱ و حتی بعضی سوپراستنیتیک‌ها (۹۰۴L) نیز غیرمغناطیس‌اند. بنابراین عدم جذب آهن‌ربا شرط لازم است ولی کافی نیست.
۹.۲ چرا بعضی قاشق و چنگال‌هایی که «۳۰۴» درج شده، آهن‌ربا را جذب می‌کند؟
احتمالاً در مرحلهٔ پانچ و پرس، کار سرد شدید اعمال شده و مقداری مارتنزیت کرنش‌یافته تشکیل گشته است. این موضوع الزاماً به معنی بی‌کیفیت بودن محصول نیست؛ ولی نشانه‌ای از عملیات حرارتی ناکامل یا هدفمند است.
۹.۳ آیا می‌توان درصد نیکل را با میزان جذب آهن‌ربا تخمین زد؟
خیر. رابطهٔ خطی ساده‌ای وجود ندارد. گرید ۳۰۴ (۸ ٪ Ni) و ۳۱۶ (۱۰ ٪ Ni + ۲ ٪ Mo) هر دو غیرمغناطیس‌اند. حتی اگر ۳۰۴ تحت کار سرد جذب شود، مقدار نیکل تغییر نکرده است.
۹.۴ تست آهن‌ربا روی مقاطع ضخیم مثل تیرآهن مؤثر است؟
روی قطعات بسیار ضخیم، شار مغناطیسی بیشتری در ماده جاری می‌شود و آهن‌ربا قوی‌تر می‌چسبد. اما ماهیت کیفی نتیجه تغییر نمی‌کند؛ فریتی همیشه جذب می‌شود، آستنیتی آنیل خیر.
۹.۵ آیا رنگ‌آمیزی یا پوشش پودری تست آهن‌ربا را مختل می‌کند؟
خیر، مگر اینکه ضخامت پوشش به چند صد میکرون برسد. رنگ متداول اپوکسی ۵۰–۸۰ µm اثر چشمگیری ندارد.
۱۰. راهنمای تنظیم «سیاست بازرسی» در شرکت‌ها
برای سازمان‌هایی که خرید فولاد زنگ‌نزن بخشی از زنجیرهٔ تأمین‌شان است، پیشنهاد می‌شود یک استاندارد داخلی تدوین کنند:
«تمام اقلام استیل دریافتی با وزن > ۱۰ kg باید آزمون آهن‌ربا (روش A) شوند؛ اقلامی که عدم انطباق نشان دهند باید تحت آزمون XRF پرتابل (روش B) قرار گیرند. اقلام حساس فرایندی علاوه بر روش B، لازم است گواهی ۳.۱ EN 10204 ارائه دهند.»
این رویکرد دوگانه هزینهٔ بازرسی را بهینه نگه‌داشته و در عین حال ریسک تقلب را کاهش می‌دهد.
۱۱. فهرست چک‌لیست میدانی برای بازرس‌ها
۱. شماره Heat و سایز قطعه را ثبت کنید.
۲. سطح را تمیز کنید.
۳. آهن‌ربا را در سه نقطه بچسبانید و شدت را یادداشت نمایید.
۴. نتایج را با گرید مورد ادعا مقایسه کنید.
۵. در صورت مغایرت، تست تکمیلی (نیتریک یا XRF) اعمال کنید.
6. گزارش عکس‌دار تهیه کرده و امضا کنید.
۱۲. مقایسهٔ اقتصادی: آزمون آهن‌ربا در برابر PMI XRF
| شاخص هزینه/زمان | آزمون آهن‌ربا | PMI XRF | توضیح |
|---|---|---|---|
| هزینهٔ سرمایه | < ۱۰ دلار | ۲۰–۵۰ هزار دلار | قیمت دستگاه XRF |
| هزینهٔ مصرفی | صفر | سالی ۵۰۰ دلار کالیبراسیون | |
| زمان هر تست | < ۱۰ ثانیه | ۳۰–۶۰ ثانیه | شامل آماده‌سازی |
| دقت تشخیص گرید | کیفی (بالا/پایین) | کمی (درصد عناصر) | |
| نیاز به آموزش | کم | متوسط | اپراتور مجاز تابش |
نتیجه: برای غربال اولیه یا خریدهای کوچک، آهن‌ربا کافی است؛ اما برای پروژه‌های بحرانی، سرمایه‌گذاری روی XRF توجیه اقتصادی دارد.
نتیجه‌گیری و توصیهٔ نهایی
- آزمون آهن‌ربا ابزاری سریع و کم‌هزینه برای جداسازی فولادهای آستنیتی از فریتی/مارتنزیتی است، اما قادر به تشخیص دقیق گرید نیست.
- کار سرد، جوشکاری و پوشش‌ها می‌توانند نتیجه را تغییر دهند؛ بنابراین آزمون باید در چند نقطه و همراه با تمیزکاری صحیح انجام شود.
- برای قراردادهای صنعتی حساس، ترکیب آهن‌ربا با حداقل یک آزمون تکمیلی (اسید یا XRF) ریسک را به‌طور چشمگیری کاهش می‌دهد.
- گواهی مواد معتبر (EN 10204) همچنان مهم‌ترین سند برای اصالت استیل است؛ تست میدانی جایگزین مسئولیت تولیدکننده نمی‌شود.
- اگر به‌طور مرتب با خرید استیل سروکار دارید، سرمایه‌گذاری روی آموزش بازرسان و تهیهٔ راهنماهای تصویری استاندارد، سودمندتر از اتکا به آزمون‌های موردی است.
