نورد چیست

چرا نورد مهم است؟

در دنیای امروزی، تقریباً هیچ پروژه‌ عمرانی، ماشین­‌سازی یا ساخت تجهیزات فرآیندی را نمی‌توان یافت که فلزی شکل‌داده‌نشده به روش نورد در آن به کار نرفته باشد. از ورق‌های نازک پوشش‌دار بدنه خودرو گرفته تا ریل قطار، میلگرد ساختمان و حتی مخازن بهداشتی صنایع غذایی و دارویی، همه ابتدا یا نهایتاً از قفسه‌های نورد عبور می‌کنند. آمارها نشان می‌دهد نزدیک به ۹۰ ٪ فولاد دنیا پیش از رسیدن به دست مصرف­‌کننده از مراحل نورد عبور می‌کند؛ عددی که جایگاه کلیدی این فرایند را در زنجیره ارزش فلزات آشکار می‌سازد. نورد نه‌تنها باعث کاهش ضخامت و تغییر مقطع می‌شود، بلکه با بهینه‌کردن ریزساختار، استحکام و یکنواختی ابعادی را نیز بالا می‌برد؛ موضوعی که برای پیمان­کاران صنایع حساس—از غذایی تا دارویی—بسیار حیاتی است.

تعریف نورد و تاریخچه مختصر

نورد (Rolling) فرایند کاهش ضخامت یا تغییر مقطع فلز به‌وسیله عبور پیوسته آن از میان دو یا چند غلتک است. نخستین آسیاب­‌های نورد در قرن ۱۷ میلادی برای تولید ورق سرب و مس ساخته شدند. با انقلاب صنعتی، نورد فولاد رونق گرفت و در دهه‌ ۱۹۳۰ میلادی ظهور قفسه­‌های چهارتایی (Four-High) و شش‌تایی (Six-High) دقت ابعادی را متحول کرد. امروزه خطوط نورد پیوسته با سرعتی تا ۱ ۲۰۰ m/min و کنترل اتوماتیک ضخامت (AGC) کار می‌کنند و می‌توانند کویل‌هایی تا ۴۰ تن را بدون توقف خارج کنند.

دسته‌بندی انواع نورد

1. نورد گرم (Hot Rolling)
   انجام در دمای بالاتر از دمای تبلور مجدد فلز؛ برای فولاد معمولاً بالای ۹۰۰ °C.

2. نورد سرد (Cold Rolling)
   انجام زیر دمای تبلور مجدد؛ بهبود دقت ابعادی و پرداخت سطحی، اما افزایش سختی کرنش.

3. نورد ترمومکانیکی
   ترکیب تغییر شکل کنترل‌شده و خنک­‌کاری سریع برای دستیابی به ریزساختار ظریف (TMCP).

4. نورد صفحه‌ای (Plate Rolling)
   ویژه ورق‌های ضخیم یا صفحه‌های عریض برای مخزن‌سازی و سازه‌های بزرگ.

5. نورد شکل‌دهی ویژه
   شامل نورد بال، تیرهای I و H، ریل، مقاطع نامتقارن و پروفیل‌های خاص.

فرآیند نورد گرم

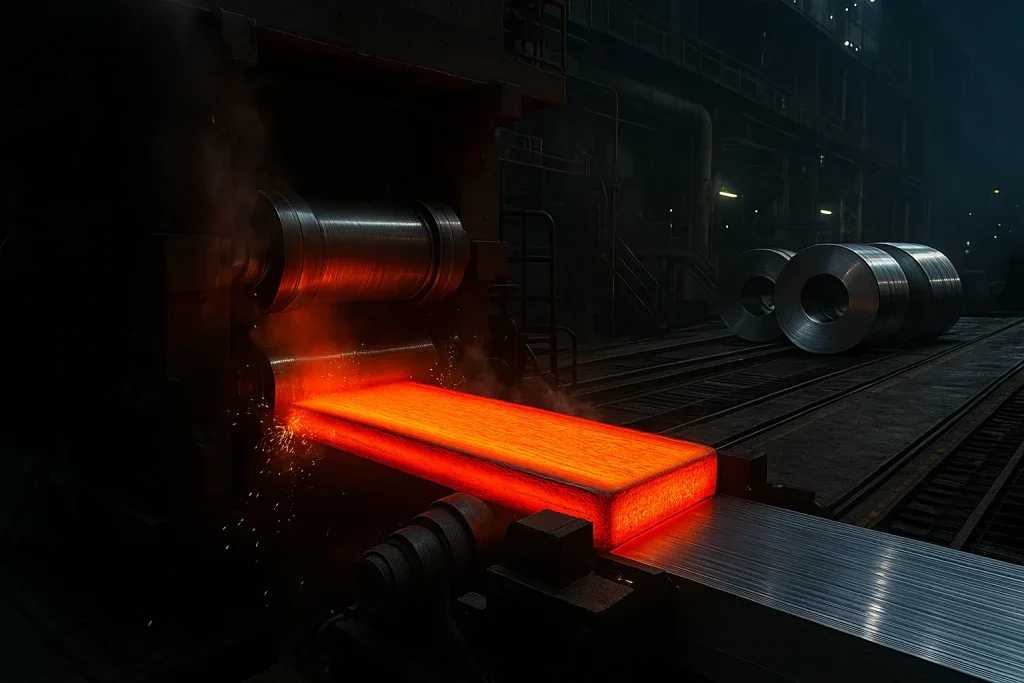

در نورد گرم، شمش یا اسلب پس از پیش‌گرم در کوره‌های گازی یا القایی تا دمای بالای تبلور مجدد، وارد قفسه‌ی خشن‌کاری (Roughing) و سپس قفسه پایان‌کاری (Finishing) می‌شود. کاهش ضخامت در نخستین پاس می‌تواند به ۲۰–۵۰ ٪ برسد. برتری نورد گرم در قابلیت تغییر شکل بالا و مصرف توان کمترِ غلتک‌هاست؛ با این حال پوسته اکسیدی، ابعاد نسبتاً متغیر و موج­‌دارشدن لبه چالش‌هایی ایجاد می‌کند. کنترل دقیق سرعت خنک‌کاری و جت­‌های آب، ضخامت پوسته اکسیدی را کاهش می‌دهد و خواص نهایی را پایدار می‌کند. در محصولات حساس—مثلاً ورق‌های مخازن استیل صنایع لبنی—جایگزینی اتمسفر غنی از نیتروژن یا استفاده از محافظ ضداکسایش رایج است.

فرآیند نورد سرد

نورد سرد روی کلاف گرم نوردشده‌ی اسیدشویی­‌شده (Pickled Hot Band) انجام می‌شود. کاهش ضخامت در هر پاس بین ۵–۲۰ ٪ است و تا رسیدن به دقت ±۰٫۰۱ mm تکرار می­‌شود. کارسختی ناشی از تغییر شکل نیازمند عملیات آنیل بین‌پاس یا آنیل نهایی بازپختی است تا تردی ناشی از Work Hardening برطرف شود. محصول نهایی سطحی براق، صافی رقیق و استحکام بالاتر دارد و برای قطعاتی که کشش عمیق یا شکل‌دهی ثانویه دارند (مثلاً درپوش دارویی یا قوطی ­آرایشی) ایده‌آل است.

مقایسه مزایا و معایب نورد گرم و سرد

تجهیزات اصلی در خط نورد

• کوره پیش‌گرم: یکنواختی دما برای جلوگیری از ترک گوشه و پوسته اکسیدی غیرهمگن

• قفسه یا استند نورد (Roughing/Finishing): دو، چهار یا شش‌غلتکه با سیستم AGC

• غلتک (Work & Backup Rolls): جنس چدن آلیاژی یا فولاد قالب؛ سطح سختکاری­‌شده

• سیستم خنک‌کاری و روان­‌کاری: مخلوط آب-روغن، کنترل دما و صافی سطح

• تاپینگ و کلاف­‌پیچ: جمع­‌کردن محصول در سرعت‌های بیش از ۱ km/min

• سامانه اندازه‌­گیری آنلاین: لیزری یا X-Ray برای ضخامت ورق، دوربین‌های عیوب سطحی

کنترل کیفیت و بازرسی عیوب نوردی

عیوبی نظیر موج‌دار شدن لبه، ترک لب، پوسته اکسیدی ضخیم، Zipper Cracks و Alligatoring می­‌توانند راندمان را کاهش دهند. پایش فشار غلتک، دمای کوره و پایداری روانکاری نخستین سد دفاعی است. آزمون‌های غیرمخرب (NDT) مانند اولتراسونیک و Eddy Current در خطوط ورق عریض و ریل کاربرد گسترده دارند. برای پیمان­کاران صنایع غذایی و دارویی، کنترل دقیق ریزساختار و راستی‌آزمایی سطح (Ra) مطابق استاندارد ASME BPE اهمیت حیاتی دارد.

کاربردهای صنعتی محصولات نورد شده

• صنایع غذایی و لبنی: مخازن استیل ۳۰۴L و ۳۱۶L با سطح Ra ˂ ۰٫۸ µm

• صنایع دارویی و آرایشی: ورق‌های براق به‌منظور درپوش، تیوب و بدنه ماشین‌آلات پرکن

• صنایع خودرو: کویل سرد فرم­‌پذیر برای بدنه، ورق Dual-Phase برای ایمنی

• ساختمان و زیرساخت: تیرآهن I و H، میلگرد آجدار A3 و A4

• راه‌آهن و حمل‌ونقل: ریل UIC ۶۰ با سختی ۲۶۰–۳۶۰ HB

• ماشین‌سازی عمومی: شافت، چرخ­‌دنده خام، پوسته تحت فشار

تأثیر نورد بر خواص مکانیکی و ریزساختار

نورد با تغییر شکل پلاستیک و تبلور مجدد، دانه‌بندی فلز را ریز و یکنواخت می‌کند. در نورد گرم، زنجیره‌ی دانه‌ها پس از هر پاس شکسته و مجدداً رشد می‌کند؛ نتیجه، چقرمگی و جوش­‌پذیری خوب است. نورد سرد اما دانه‌ها را کشیده، نابجایی‌ها را انباشته و سختی را می‌افزاید؛ اگر آنیل نشود، استحکام تسلیم بالا ولی کشش کمتر است. بنابراین برای قطعات تحت ضربه (مثل بدنه اتومبیل) کویل سرد پس‌آنیل‌شده (CQ) ترجیح داده می‌شود.

استانداردها و گواهی‌های رایج در محصولات نوردی

گواهی‌های آزمون کارخانه (Mill Test Certificate – MTC) معمولاً شامل ترکیب شیمیایی، نتایج کشش، آزمایش ضربه (Charpy V-Notch) و تأیید ابعاد است. برای کاربردهای دارویی، الزامات اضافی بازپسی (PMI) و آنالیز فرّیت ممکن است درخواست شود.

نکات فنی برای انتخاب محصول نوردی مناسب

1. ضخامت و تحمل ابعادی
   اگر یکنواختی ضخامت در کل رول حیاتی است (مثلاً صفحه‌ی انتقال حرارت در پاستورایزر لبنی)، کویل نورد سرد با AGC و ضخامت سنج لیزری انتخاب بهتری است.

2. خواص مکانیکی
   برای سازه‌های تحت بار دینامیک، استحکام ضربه و چقرمگی مهم است؛ ورق نورد گرم TMCP یا نرمالایز گزینه‌ای اقتصاد محور است.

3. کیفیت سطح
   بدنه دستگاه آرایشی به سطح براق نیاز دارد؛ بنابراین Ra پایین (≤ ۰٫۴ µm) و نورد سرد پرمین‌شده پیشنهاد می‌شود.

4. سازگاری با فرآیند بعدی
   اگر ورق قرار است کشش عمیق شود، از آنیل کامل پس از نورد سرد بهره ببرید تا قابلیت اتوکشی (e-dr) مناسب حفظ شود.

5. سازگاری استانداردی
   حتماً مطابقت با رده‌ی استاندارد پروژه—مثلاً ASTM A240 Type 316L برای مخزن استریل—را در گواهی کارخانه کنترل کنید.

جمع‌بندی و توصیه‌های پایانی

نورد دروازه‌ی اصلی ورود فولاد به صنایع گوناگون است و با تنوع گسترده در دما، تجهیزات و روش‌های کنترل می‌تواند پاسخگوی طیف وسیع نیازهای مهندسی باشد. انتخاب میان نورد گرم و سرد—یا ترکیبی از هر دو—باید بر پایه‌ی تعادل میان دقت ابعادی، خواص مکانیکی، هزینه انرژی و استاندارد پروژه صورت گیرد. برای پیمان­کاران صنایع غذایی و دارویی، سطح بهداشتی و گواهی‌های ردیابی مواد نکته‌ای است که نباید فدای کاهش هزینه شود. در مقابل، پروژه‌های زیرساختی ممکن است به ضخامت بالا و استحکام متوسط بسنده کرده و از مزیت اقتصادی نورد گرم بهره ببرند. در نهایت، همکاری نزدیک با تأمین­‌کننده برای تعریف پارامترهای کلیدی (KPIs) نظیر یکنواختی ضخامت، حداقل مقاومت کششی و سطح Ra، بهترین راه تضمین کیفیت و کاهش دوباره‌­کاری است.

سؤالات متداول (FAQ)

1. تفاوت اصلی نورد گرم و سرد چیست؟
   نورد گرم در دمای بالای تبلور مجدد انجام می‌شود، شکل­‌پذیری بالاتری دارد و اقتصادی‌تر است؛ نورد سرد زیر دمای تبلور، دقت و صافی سطح بالاتر و استحکام کششی بیشتر ایجاد می‌کند.

2. آیا نورد باعث افزایش استحکام فولاد می‌شود؟
   بله، به‌ویژه نورد سرد با ایجاد کارسختی تا ۳۰ ٪ می‌تواند استحکام تسلیم را بالا ببرد؛ گرچه ممکن است به آنیل برای بازیابی شکل­‌پذیری نیاز باشد.

3. واژه «Cold Rolled» در بازار دقیقاً به چه معناست؟
   به محصولی اطلاق می‌شود که پس از نورد گرم و اسیدشویی، در دمای محیط از میان غلتک‌ها عبور کرده و تغییر ضخامت داده است.

4. چگونه عیوب موج‌دار شدن لبه را کاهش دهیم؟
   تنظیم هم‌خطی غلتک‌ها، کنترل کشش میان‌پاس و استفاده از Crown Rolling می‌تواند منجر به توزیع یکنواخت تنش و کاهش Wavy Edge شود.

5. حداکثر کاهش ضخامت در یک پاس نورد چقدر است؟
   برای نورد گرم فولاد بین ۲۰–۵۰ ٪ و برای نورد سرد معمولاً ۵–۲۰ ٪، بسته به استحکام و داکتیلیته آلیاژ.

6. چه استانداردهایی کیفیت ورق نوردی را تعیین می‌کنند؟
   ASTM A1008/240، DIN EN 10025، JIS G 3141 و استاندارد ملی ایران ۱۷۸۷ از رایج‌ترین کدها هستند.

7. آیا می‌توان فولاد زنگ‌نزن را نیز نورد سرد کرد؟
   بله، ورق استنلس ۳۰۴ و ۳۱۶ معمولاً در حالت سرد نورد می‌شوند تا صافی سطح و استحکام مطلوب حاصل شود.

8. نورد چه تأثیری بر زبری سطح (Ra) دارد؟
   هر چه دمای نورد پایین‌تر و روغن‌کاری بهتر باشد، Ra کوچک‌تر است؛ نورد سرد با غلتک پولیش­‌شده می‌تواند Ra ≤ ۰٫۱۵ µm تولید کند.

9. چرا برخی ورق‌ها پس از نورد نیاز به آنیل دارند؟
   برای حذف کارسختی، یکنواخت‌سازی ریزساختار و افزایش شکل­‌پذیری در عملیات شکل‌دهی ثانویه.

10. مقایسه هزینه نورد با فورج چگونه است؟
    نورد برای تولید مقاطع طویل یا ورق‌های نازک اقتصادی‌تر است، در حالی که فورج برای قطعات ضخیم و با شکل پیچیده (مانند میل‌لنگ) مقرون‌به‌صرفه‌تر محسوب می‌شود.
