در صنایع فرایندیِ حساس مانند غذا و دارو، هر قطعه لوله استیل نه‌تنها یک مسیر انتقال سیال است، بلکه بخشی از زنجیره‌ی کیفیت، ایمنی و بهره‌وری محسوب می‌شود. وقتی صحبت از برش این لوله‌ها می‌شود، یک زاویه‌ی ۴۵ درجه تمیز، بدون پلیسه و با تلرانس حداقلی، عملاً پایه‌ی یک جوشکاری بی‌نقص را شکل می‌دهد. این راهنمای جامع برای مدیران بازرگانی، پیمان‌کاران و ماشین‌سازانی نوشته شده است که می‌خواهند به‌صورت علمی و هم‌زمان کاربردی، بهترین روش‌های برش لوله استیل را بشناسند، هزینه‌ها را مقایسه کنند و در نهایت سفارش مطمئنی در استیل صدرا ثبت نمایند.
چرا برش دقیق لوله استیل اهمیت دارد؟
خطوط پایپینگ استیل به‌خصوص در صنایع غذایی، آرایشی و دارویی، به‌محض نشتی یا خوردگی به سرعت از چرخه‌ی تولید خارج می‌شوند. تجربه نشان داده است که دقت زاویه‌ای ±۰٫۱۵° (بر اساس استاندارد ASME B16.9) باعث می‌شود الگوی تنش در ناحیه جوش پخش شود و ترک‌های ریز ایجاد نشوند. دقت برش همچنین روی زمان مونتاژ اثر مستقیم دارد: اگر بعد از هر برش مجبور به جابه‌جا کردن قطعه برای ریکتیفای کردن باشید، مجموعاً ساعات کارگاهی و هزینه‌های دستمزد دو برابر می‌شود.
نقش آلیاژ و ضخامت در کیفیت برش
- استیل ۳۰۴: پُرکاربرد، اما نسبت به حرارت کروم‌شانک بیشتری تشکیل می‌دهد؛ پس روش لیزرِ کم‌تاب اولویت دارد.
- استیل ۳۱۶: مقاومت بالاتر در برابر اسید به قیمت هدایت حرارتی پایین‌تر؛ سرعت برش باید کمتر تنظیم شود.
- دابلکس: ریزساختار دولایه، حساس به دفرمگی حرارتی؛ آب‌جت یا اره نواری خنک‌شونده پیشنهاد می‌شود.
ضخامت نیز تعیین‌کننده است. برای دیواره ۲ میلی‌متر، برش لیزر فیبر با سرعت ۲۵۰ mm/min جواب می‌دهد؛ اما برای دیواره ۸ میلی‌متری، پلاسما یا اره مدورِ دندانه ریز اقتصادی‌تر است.
تأثیر پلیسه بر عملکرد و ایمنی سیستم پایپینگ
پلیسه یا ریش‌بر باعث ایجاد لبه‌های تیز و موضع‌های تمرکز استرس می‌شود. در محیط استریل، برجستگی می‌تواند کانون تجمع باکتری باشد و در خطوط فشاربالا منشأ ترک. بدتر از آن، پلیسه‌های میکروسکوپی در حین جوشکاری ذوب نشده و داخل خط باقی می‌مانند؛ نتیجه: نشتی تدریجی و کُرندگی از داخل.

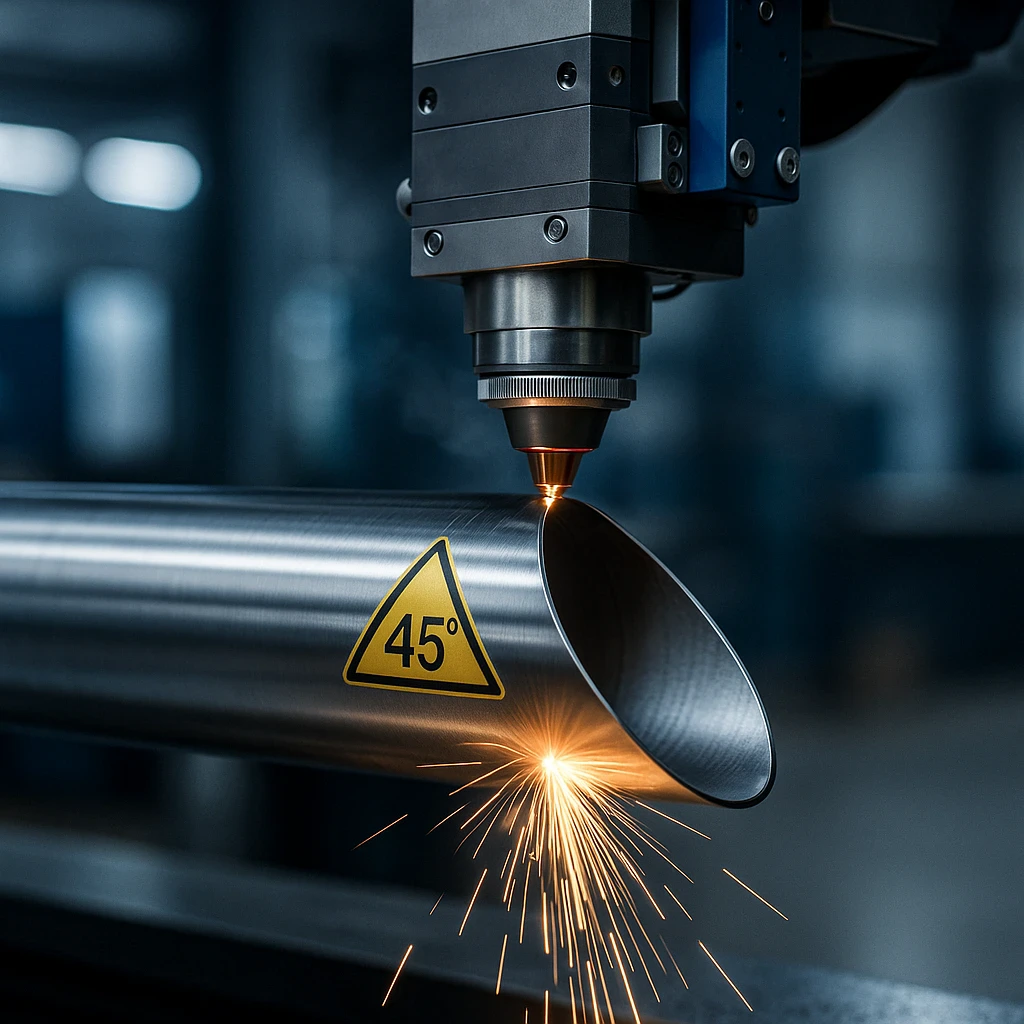

خدمات برش لوله استیل با لیزر
مزایا و محدودیت‌های برش لیزر لوله استیل
| مزیت | توضیح |
|---|---|
| دقت زاویه ±۰٫۱۵° | ایده‌آل برای اتصال ۴۵ درجه طبق ASME B16.9 |
| لبهٔ کاملاً تمیز | بدون نیاز به سنگ‌زنی یا پولیش اضافی |
| تاب حرارتی حداقل | عدم تغییر رنگ (آبی شدن) در استیل ۳۰۴/۳۱۶ |
| قابلیت برش نقش‌دار | اسلات، سوراخ یا حک نام قطعه در یک پاس |
محدودیت اصلی لیزر، سرمایه‌گذاری اولیه است؛ توان بالاتر از ۳ kW و چاک چهارفک روباتیک، قیمت دستگاه را افزایش می‌دهد. در خطوط تیراژ پایین، اره نواری CNC شاید به‌صرفه‌تر باشد.
نکات انتخاب تأمین‌کننده خدمات برش لیزری
- کالیبراسیون مستمر: گزارش دوره‌ای دقت زاویه و خط مستقیم.
- چاک روباتیک: برای زاویه‌سازی تکرارشونده‌ی قطعات ½″ تا ۱۲″.
- سیستم مکش دود فولاد: جلوگیری از اکسیداسیون لبه.
- گواهی متریال ترِیسینگ: ردیابی Heat Number لوله برای ممیزی‌های GMP.
انواع دستگاه برش لوله استیل
دستگاه برش لوله اتوماتیک (CNC)
این دستگاه‌ها با فیکسچرهای چرخان و نرم‌افزار CAM، زاویه را به‌صورت دیجیتال تنظیم می‌کنند. دقت تکرارپذیری ±۰٫۲° و سرعت تولید تا ۴۰۰ قطعه در شیفت، آن‌ها را گزینهٔ اول خطوط نیمه‌انبوه کرده است.
لوله‌بُر استیل برقی (اره نواری و گردبر)
- اره نواری CNC: تیغه بی‌انتهای کارباید، برش سرد و کم‌جَرَقّه؛ مناسب قطر ½″ تا ۱۲″.
- اره مدور (Cold Saw): گردبرِ دندانه ریز، ایده‌آل برای تیوب نازک‌دیواره و تیراژ بالا.
هر دو دستگاه، با تزریق مایع خنک‌کننده و پلیسه‌گیر، تا ۴۰ ٪ عمر تیغه را افزایش می‌دهند.
دستگاه برش لوله استیل نازک و دقیق
برای تیوب پزشکی یا لوله ابزار دقیق، دستگاه‌های rotary knife (چاقوی چرخشی) بدون حرارت عمل می‌کنند و پلیسه تقریباً صفر است.
برش لوله استیل بدون پلیسه
فناوری‌های Burr-Free (لیزر، چاقوی چرخشی، آب‌جت)
- لیزر فیبر: تمرکز انرژی در spot کوچک؛ پلیسه شکل نمی‌گیرد.
- چاقوی چرخشی تیغه الماسی: برش فشاری خالص؛ لبه صیقلی.
- آب‌جت ساینده: جریان پرفشار همراه گارنت، برای ضخامت‌های بالای ۱۰ میلی‌متر.
کنترل کیفیت و تست لبه پس از برش
پس از هر بچ، لوله‌ها داخل فرول استنلس انداخته می‌شوند تا هم‌پوشانی لبه دیده شود. اگر فاصله بیش از ۰٫۱ میلی‌متر باشد، قطعه ریجِکت می‌شود. در فاز نهایی، آزمون نفوذ رنگ مایع، خلل و فرج سطح را آشکار می‌کند.
دستگاه برش لوله بدون پلیسه؛ چگونه کار می‌کند؟
مکانیسم حذف پلیسه در حین برش
در دستگاه‌های مدرن، یک سیستم فنری رَدینگ (Deburr Ring) هم‌زمان با تیغه درگیر می‌شود. به‌محض اتمام برش، لبه داخلی را بتراشد و بیرون بیندازد؛ بنابراین قطعه آماده‌ی جوشکاری TIG است.
مقایسه سرعت و دقت در روش‌های مختلف
| روش | سرعت نمونه‌ای (قطر ۲″، ضخامت ۲ mm) | دقت زاویه | نیاز به پرداخت بعدی |
|---|---|---|---|
| لیزر فیبر ۲ kW | ۲۵۰ mm/min | ±۰٫۱۵° | ندارد |
| اره نواری CNC | ۱۱۰ mm/min | ±۰٫۵° | سنگ لبه سبک |
| پلاسما هوا | ۹۰ mm/min | ±۱° | سنگ زنی متوسط |
| آب‌جت ساینده | ۶۰ mm/min | ±۰٫۳° | تمیزکاری جزئی |
فرآیند انتخاب دستگاه برش لوله مناسب
معیارهای اصلی (قطر، ضخامت، تیراژ تولید)
- قطر ≤ ۴″ و تیراژ کم: اره نواری رومیزی.
- قطر تا ۱۲″ و تیراژ متوسط: لیزر فیبر یا اره نواری CNC.
- قطر > ۱۲″ یا ضخامت > ۶ mm: پلاسما یا آب‌جت صنعتی.
محاسبه هزینه مالکیت (TCO) و بازگشت سرمایه
فرمول ساده:
TCO = خرید دستگاه + استهلاک تیغه/ژنراتور + انرژی + نگهداری سالانه – ارزش اسقاط
اگر دستگاه لیزر ۴ kW در پنج سال، یک میلیون قطعه تولید کند، و صرفه‌جویی هر قطعه نسبت به اره نواری ۱٫۵ یورو باشد، ROI طی ۲۴ ماه بازمی‌گردد.
قیمت دستگاه برش لوله استیل؛ عوامل تعیین‌کننده
تأثیر توان لیزر و آپشن‌های اتوماسیون
- توان ۱–۲ kW: ورق و تیوب نازک، قیمت پایه.
- توان ۴ kW و چاک روباتیک: دو برابر قیمت پایه ولی تیراژ سه برابری.
- آپشن اتوماسیون (کانوایر، جمع‌کننده قطعه): ۱۵ ٪ بر قیمت نهایی می‌افزاید.
برندهای مطرح و گارانتی‌‌های رایج
| برند | کشور سازنده | گارانتی قطعات لیزر | سرویس دوره‌ای |
|---|---|---|---|
| Trumpf | آلمان | ۲۴ ماه | هر ۶ ماه |
| Bodor | چین | ۱۸ ماه | هر ۹ ماه |
| Mazak | ژاپن | ۲۴ ماه | هر ۶ ماه |
برش لوله فلزی در مقایسه با لوله استیل
تفاوت خواص متالورژیکی و تنظیمات برش
فولاد کربنی سریع‌تر حرارت می‌بیند، پس در لیزر توان پایین‌تری نیاز است؛ اما لبه اکسید می‌شود و به Passivation نیاز دارد. آلومینیوم حرارت را می‌دزدد؛ فوکوس نزدیک به سطح توصیه می‌شود. در حالی که استیل ۳۱۶ به علت مولیبدن، با سرعت کمتر ولی لبه روشن‌تر برش می‌خورد.
نکات ایمنی هنگام کار با انواع فلزات
- پاشش جرقه: عینک درجه ۵ و کاور گوش الزامی است.
- براده تیز: دستکش Kevlar و برس جمع‌آوری براده.
- صدای بالا: گوشی ایمنی بالای ۹۰ dB.
سوالات متداول
- بهترین ابزار خانگی برای برش لوله استیل ۴۵ درجه چیست؟
اره مدور (cold saw) رومیزی با گیره زاویه ۴۵°، اگر حجم کار پایین است. - آیا می‌توان از سنگ فرز دستی استفاده کرد؟ چه تیغه‌ای لازم است؟
امکان‌پذیر است اما ریسک زاویه خطا و پلیسه زیاد است. دیسک نازک استیل‌بُر با سرعت خطی مناسب انتخاب شود. - حداکثر قطر/ضخامت قابل برش با دستگاه لیزر استیل صدرا چقدر است؟
تا قطر ۱۲″ و ضخامت ۶ میلی‌متر برای استیل ۳۰۴ و ۳۱۶. - پس از برش، چه فرآیندهایی برای آماده‌سازی جوش توصیه می‌شود؟
برس استیل ضدزنگ، سپس Passivation با نیتریک یا سیتریک و نهایتاً تست PT. - تفاوت قیمت بین برش لیزر و اره نواری چگونه محاسبه می‌شود؟
بر اساس زمان ماشین، استهلاک تیغه و انرژی؛ به‌طور متوسط لیزر ۱۵–۲۰ ٪ هزینه بالاتر ولی ۳۰ ٪ سرعت و دقت بیشتر دارد. - چگونه از تاب حرارتی و تغییر رنگ (آبی شدن) جلوگیری کنیم؟
استفاده از دمش نیتروژن خالص و تنظیم فوکوس دقیق لیزر؛ در اره نواری، تزریق مایع خنک‌کننده. - آیا امکان برش سفارشی با زاویه متفاوت (۳۰ یا ۶۰ درجه) وجود دارد؟
بله؛ سه‌فک روباتیک CNC در استیل صدرا زاویه را در بازه ۰–۶۰° تنظیم می‌کند. - زمان تحویل سفارش برش در استیل صدرا معمولاً چند روز است؟
برای تیراژ زیر ۵۰۰ قطعه، ۳ تا ۴ روز کاری؛ تیراژ بالاتر پس از اعلام برنامه تولید. - آیا برش پلاسما برای استیل دابلکس مناسب است؟
در ضخامت بالای ۶ mm بله، ولی لبه نیاز به سنگ‌زنی و Passivation خواهد داشت. - استیل صدرا چگونه قیمت برش را اعلام می‌کند؟
از طریق فرم آنلاین «خدمات برش لوله»، پارامترهای قطر، ضخامت و طول را وارد کرده و آنی پیش‌فاکتور دریافت می‌کنید.
