واحد سختی فلزات راکول

سنجش سختی فلزات سال‌هاست برای مهندسان کیفیت، بازرسان و پیمان‌کاران صنایع‌‌ـ‌ از ساخت مخازن در واحدهای لبنی تا طراحی قطعات خودروسازی‌ـ‌ نقش قطب‌نمای تصمیم‌گیری را بازی می‌کند. آزمون راکول (Rockwell) به‌ دلیل سرعت، سادگی و قابلیت تکرار بالا، محبوب‌ترین روش کنترل سختی در خطوط تولید است؛ اما همین سادگی ظاهری، اگر با درک عمیق مفاهیم و رعایت استانداردها همراه نشود، می‌تواند منجر به خطاهای پرهزینه شود. در این مقاله‌ی همه نکات ضروری را یک‌جا گرد آورده‌ایم؛ از انتخاب مقیاس و تحلیل عدد HR تا نگهداری دستگاه و تبدیل نتایج به برینل یا ویکرز.

مقیاس‌های سختی راکول

کوچک‌ترین خطا در انتخاب مقیاس، می‌تواند تفاوتی معنادار بین سختی ثبت‌شده و رفتار واقعی قطعه در سرویس ایجاد کند؛ به‌ویژه در صنایع غذایی و دارویی که ایمنی و پاکیزگی حرف اول را می‌زند. خانوادهٔ Rockwell بیش از سی زیربخش دارد، ولی دو مقیاس HRB و HRC در عمل بیشترین کاربرد را دارند.

سختی راکول B چیست؟

مقیاس HRB از ساچمه فولادی به قطر ۱/۱۶ اینچ (۱٫۵۸۷ میلی‌متر) و نیروی اصلی ۱۰۰ kgf بهره می‌برد. به دلیل فشار تماس نسبتاً ملایم، برای برنج، برنز، آلیاژهای مس، آلومینیوم‌های سخت‌شده و فولادهای نرم (کمتر از ۳۰ HRC) مناسب است. اگر مخازن استنلس‌استیل صنایع لبنی یا ورق‌های پوشش‌دار خطوط آرایشی را آزمایش می‌کنید، HRB معمولاً گزینهٔ کم‌ریسک‌تری است، زیرا خطر ترک‌ و خمش موضعی را کاهش می‌دهد.

سختی راکول C چیست؟

مقیاس HRC از فروروندهٔ الماس مخروطی با زاویهٔ راس ۱۲۰° و نیروی اصلی ۱۵۰ kgf استفاده می‌کند. به‌دلیل سفتی بالای نفوذکنندهٔ الماس و بار زیاد، HRC برای فولادهای ابزار، فولادهای کروم‌وانادیوم، قطعات عملیات حرارتی‌شده و سوپرآلیاژها طراحی شده است. اعداد بالاتر از ۶۰ HRC به معنای استحکام برش و مقاومت سایشی بسیار بالاست که برای تیغه‌های برشی صنایع بسته‌بندی و قالب‌های تزریق پلاستیک حیاتی است.

تفاوت سختی راکول B و C

بدین‌ترتیب، اگر قطعه‌ای دارید که سختی حدود ۳۵ HRC برآورد می‌شود، با HRB آن را تست نکنید؛ خطای نفوذکننده موجب نتیجهٔ فریبنده خواهد شد.

روش و دستگاه سختی‌سنجی راکول

روش سختی‌سنجی راکول (گام به گام)

1. تهیه سطح آزمون

   • سطح باید تمیز، بدون اکسید، رنگ یا آلودگی چربی باشد.

   • زبری (Ra) زیر ۰٫۸ µm، زیرا پیک‌های زبر سطح موجب خطای قرائت می‌شوند.

   • ضخامت قطعه ≥ ۱۰ برابر عمق نفوذ پیش‌بینی‌شده؛ برای ۵۰ HRC عمق نفوذ حدود ۰٫۱ mm است، پس ضخامت حداقل ۱ mm الزامی است.

2. اعمال بار مقدماتی (Preload = 10 kgf)
   بار مقدماتی صفر دستگاه را خنثی می‌کند و هرگونه لقی مکانیکی را از بین می‌برد.

3. اعمال بار اصلی
   دستگاه به‌طور خودکار بار کل (Preload + بار اصلی) را برای مدت استاندارد نگه می‌دارد؛ معمولاً ۴–۶ ثانیه.

4. برداشتن بار اصلی
   فقط بار مقدماتی باقی می‌ماند و عمق برگشتی ثبت می‌شود. تفاوت عمق دو مرحله عدد سختی راکول است.

5. قرائت عدد HR
   عقربه یا نمایشگر دیجیتال مستقیماً مقدار لازم را نشان می‌دهد؛ بدون نیاز به محاسبهٔ دستی.

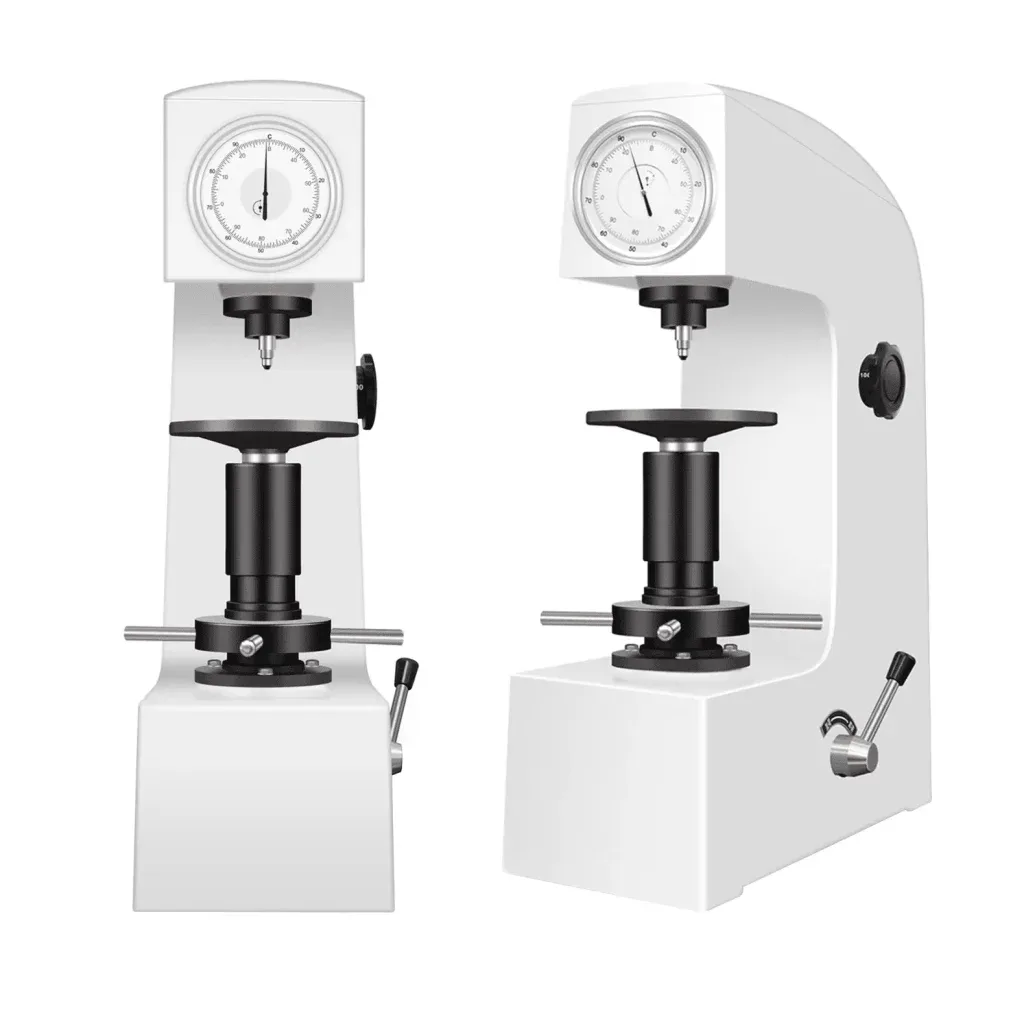

دستگاه سختی‌سنج راکول: اجزا و نحوهٔ کار

• استند و میز متحرک: تنظیم ارتفاع نمونه و تراز بودن آن؛ میز باید صلب و عاری از ارتعاش باشد.

• سیستم اعمال نیرو: وزنه‌های استاندارد یا سلونوئید الکترومکانیک. خطای نیرو طبق ASTM E18 نباید از ±۰.۵ % تجاوز کند.

• فرورونده (Indenter): الماس یا ساچمهٔ استاندارد با رواداری‌های ریز؛ کوچک‌ترین لب‌پریدگی می‌تواند HRC را تا ۲ واحد جابه‌جا کند.

• سنسور عمق: با دقت ۰.۰۰۲ mm.

• سیستم کالیبراسیون داخلی: حلقهٔ مرجع یا بلوک سختی استاندارد با گواهی معتبر.

چگونه سختی راکول را اندازه‌گیری کنیم؟

• از بلوک‌های گواهی‌شده برای بررسی روزانهٔ دستگاه کمک بگیرید؛ اگر عدد خارج از رواداری بود، تست قطعه را متوقف و دستگاه را تنظیم کنید.

• دمای محیط را ۲۰ ± ۲ °C و رطوبت را زیر ۶۵ ٪ نگه دارید؛ تغییر دما بر مدول الاستیک قطعه و سیستم اثر می‌گذارد.

• در آزمون سریالی، هر ۲۰ قطعه یک بار بلوک مرجع را تست کنید تا رانش (Drift) تشخیص داده شود.

دستورالعمل و استاندارد آزمون سختی راکول

• ASTM E18: ویرایش ۲۰۲۵، مرجع اصلی در آمریکای شمالی و بسیاری خطوط خودروسازی.

• ISO 6508-1/2: هم‌ارز بین‌المللی؛ برخی صنایع دارویی اروپا الزاماً نسخهٔ ISO را می‌خواهند.

• اختلاف دو استاندارد در رواداری‌های جزئی نیرو و روش کالیبراسیون است؛ نه در اصل آزمون. اگر صادرات دارید، گواهی هر دو را نگه دارید.

محاسبات و فرمول‌های سختی راکول

فرمول سختی راکول و شیوهٔ محاسبه عدد سختی

HR = N – (h / S)

برای نمونه، اگر در مقیاس HRC عمق برگشت ۰٫۰۸ mm باشد:

HR = 130 – (۰.۰۸ / ۰.۰۰۲) = 130 – ۴۰ = ۹۰ HRC
البته چنین عددی عملاً دست‌یافتنی نیست؛ زیرا سخت‌ترین فولادها حداکثر تا ۷۰ HRC بالا می‌روند. بنابراین، نتیجهٔ فوق نشان می‌دهد که احتمالاً دستگاه کالیبره نیست یا پارامترها اشتباه انتخاب شده‌اند.

عدد سختی راکول: تفسیر و کاربرد در متالورژی

• ۰–۲۰ HRB: بتنفلزات بسیار نرم یا گرم‌کار؛ مناسب واشر و قطعات شکل‌پذیر.

• ۶۰–۱۰۰ HRB (~20–۳۰ HRC): استنلس‌‌استیل ‌۳۰۴ یا ۳۱۶ در حالت آنیل؛ عموماً برای مخازن صنایع غذایی.

• ۲۰–۴۵ HRC: فولادهای کربنی کوئنچ‌ـ‌تمپر شده؛ شفت پمپ لبنی یا قطعات انتقال نیرو.

• >60 HRC: فولاد ابزار، تیغهٔ برش فیلم، مته و تیغ برشی خطوط بسته‌بندی.

سختی راکول فولاد: محدوده‌های رایج

تبدیل و مقایسه مقیاس‌ها

تبدیل مستقیم بین Rockwell و روش‌هایی مثل Brinell یا Vickers خطی نیست؛ هر تبدیل بر پایهٔ داده‌های تجربی و نمودارهای ASTM E140 تنظیم شده است. در محیط‌های بازرگانی، جدول زیر راهنمای تقریبی است؛ برای کاربردهای بحرانی همیشه آزمون مرجع را تکرار کنید.

تبدیل سختی راکول به برینل (جدول و روابط)

رابطهٔ تخمینی فولادها در محدودهٔ ۲۰–۴۰ HRC:
HB ≈ ۱.۶ × HRC + 205
به‌عنوان مثال، ۳۵ HRC ≈ ۱.۶ × ۳۵ + ۲۰۵ ≈ ۲۶۱ HB که با داده‌های جدول هم‌خوانی دارد.

جدول سختی راکول: مقایسه با سایر آزمون‌ها

مزایا و محدودیت‌های سختی‌سنجی راکول

مزایای سختی‌سنجی راکول در صنعت

1. زمان آزمون کوتاه (کمتر از ۱۰ ثانیه)؛ ایده‌آل برای پایش خط تولید مخازن استیل.

2. خوانش مستقیم عدد HR؛ اپراتور ماهر و تازه‌کار نتیجه‌ای یکسان دریافت می‌کنند.

3. قابلیت تست روی قطعات نسبتاً بزرگ بدون نیاز به نمونه‌برداری مخرب.

4. هزینهٔ کم تجهیزات نسبت به میکروسختی‌سنجی ویکرز.

محدودیت‌ها و خطاهای رایج آزمون

آموزش و نکات عملی

آموزش سختی‌سنجی راکول برای اپراتورها

• دورهٔ ۸ ساعتهٔ تئوری: مبانی متالورژی، استانداردها و تبدیل مقیاس.

• ۴ ساعت کارگاه عملی: تنظیم دستگاه، کالیبراسیون با بلوک مرجع، ثبت نتایج در فرم کنترل کیفیت.

• گواهی صلاحیت داخلی: هر ۱۲ ماه یک‌بار بازآموزی و آزمون مجدد.

نکات کلیدی برای بهبود دقت آزمون

1. کالیبراسیون دوره‌ای: طبق ASTM E18، حداقل سالی یک بار به کمک رینگ مرجع و وزن‌های تأییدشده.

2. کنترل دمای قطعه: آزمون قطعات تازه جوش‌کاری‌شده یا گرم می‌تواند سختی را ۲–۳ واحد کم نشان دهد.

3. ثبت سریالی نتایج: روند افزایشی یا کاهشی بیش از ۲ واحد بین قطعات متوالی نشانهٔ خطای دستگاه یا فرآیند است.

4. عدم استفاده از یک فرورونده برای بیش از ۲۰۰۰ ضربه روی فولاد سخت؛ سایش نوک الماس اجتناب‌ناپذیر است.

جمع‌بندی

سختی راکول، با تکیه بر اندازه‌گیری عمق برگشت فرورونده تحت بار استاندارد، یکی از ستون‌های پایش کیفیت در زنجیرهٔ تأمین امروزی است. برای پیمان‌کاران صنایع غذایی و دارویی که تحت نظارت سخت‌گیرانهٔ GMP و FDA کار می‌کنند، فهم تفاوت HRB و HRC، رعایت ضخامت حداقل و کالیبراسیون منظم، نه‌تنها از ردّ محصول جلوگیری می‌کند بلکه اعتماد مشتری نهایی را تضمین می‌نماید. به بیان ساده:

• مقیاس درست را انتخاب کنید؛ HRB برای فلزات نرم، HRC برای فولاد سخت.

• سطح آزمون را صیقلی و تمیز نگه دارید؛ زبری دشمن دقت است.

• کالیبراسیون را پشت گوش نیندازید؛ هر خطا در دستگاه به زیان خط تولید شما ختم می‌شود.

• جدول تبدیل را مرجع تقریبی بدانید؛ برای قراردادهای حساس، آزمون تأییدیه (Witness Test) را جداگانه انجام دهید.

با رعایت این اصول، می‌توانید به داده‌های سختی‌سنجی راکول تکیه کنید؛ چه هنگام خرید ورق استیل 316L برای مخزن لبنی، چه در انتخاب تیغهٔ ۶۵ HRC برای دستگاه پرکن.

سؤالات متداول

1. تفاوت HRC و HRB دقیقاً چیست و چه زمانی هرکدام استفاده می‌شود؟
   HRC از فروروندهٔ الماس و نیروی ۱۵۰ kgf بهره می‌گیرد و برای فولادهای سخت مناسب است؛ HRB ساچمه فولادی و نیروی ۱۰۰ kgf دارد و برای فلزات نرم‌تر.

2. چگونه سختی راکول را به برینل یا ویکرز تبدیل کنم؟
   به‌‌کمک جداول ASTM E140؛ رابطهٔ تقریبی برای فولاد: HB ≈ ۱.۶ × HRC + 205 و HV تقریباً ۱.۰۵ × HB.

3. خطاهای رایج در آزمون راکول و راه‌حل آن‌ها کدام‌اند؟
   ضخامت ناکافی، زبری سطح، لب‌پریدگی فرورونده و کالیبراسیون ناقص پرتکرارترین مشکلات‌اند؛ با تمیزکاری، بازتراشی سطح و تعویض فرورونده رفع می‌شوند.

4. چرا نتایج تست روی دو سطح مختلف یک قطعه متفاوت است؟
   احتمالاً عملیات حرارتی ناهمسان یا تنش‌های پسماند وجود دارد؛ گاهی هم یکی از سطوح ماشین‌کاری و دیگری ریخته‌گری خشن است.

5. حداقل ضخامت نمونه برای آزمون HRC چقدر باید باشد؟
   دست‌کم ده برابر عمق نفوذ؛ برای فولاد ۶۰ HRC با نفوذ ۰.۰۷ mm، ضخامت حدود ۰.۷ mm کفایت می‌کند، اما به‌طور عملی ۱ mm توصیه می‌شود.

6. هر چند وقت یک‌بار باید دستگاه راکول را کالیبره کرد؟
   در شرایط خط تولید پرکار، ماهانه بررسی بلوک مرجع و سالانه کالیبراسیون کامل الزامی است؛ در کارگاه کم‌تردد، هر شش ماه نیز پذیرفته است.

7. آیا می‌توان روی قطعات پوشش‌دار یا آبکاری‌شده تست راکول انجام داد؟
   بله، به‌شرط آن‌که ضخامت کل پوشش دست‌کم سه برابر عمق نفوذ فرورونده باشد؛ در غیر این صورت، نتیجه نشانگر سختی پوشش است نه زیرلایه.
