۱. اهمیت نورد پروفیل در زنجیره تأمین فلزات
صنعت ساختمان، انرژی و تجهیزات فرآیندی در دههٔ اخیر با گرایشی فزاینده به سمت مقاطع سفارشی و سبک روبه‌رو بوده است. نورد پروفیل استیل—چه به روش سرد و چه گرم—ابزاری کلیدی برای پاسخ به این نیاز محسوب می‌شود. در این مقاله سعی شده است به‌صورت قدم‌به‌قدم، نه‌تنها اصول فنی فرآیند نورد بلکه دغدغه‌های اقتصادی، بازرگانی و کنترل کیفیت پوشش داده شود تا خواننده بتواند با دانش کافی بین گزینهٔ خرید مقاطع آماده و سفارش نورد سفارشی تصمیم‌گیری کند.
۲. تعاریف پایه و تاریخچهٔ مختصر
۲.۱ تعریف نورد پروفیل
نورد پروفیل (Profile Rolling) زیرمجموعه‌ای از شکل‌دهی فلزات است که در آن ورق استیل یا تختال استیل پس از عبور از مجموعه غلتک‌های پیاپی به مقطع توخالی یا باز با سطح مقطع ثابت تبدیل می‌شود. بسته به دمای فرایند، نورد به دودستهٔ «سرد» (زیر دمای تبلور مجدد) و «گرم» (در محدودهٔ ۹۵۰ – ۱۱۰۰ °C) طبقه‌بندی می‌گردد.
۲.۲ تاریخچهٔ توسعه خطوط نورد سرد
نخستین خط تجاری نورد سرد پروفیل استیل در دههٔ ۱۹۳۰ در آلمان راه‌اندازی شد، اما رشد چشمگیر این فناوری بعد از جنگ جهانی دوم و با توسعهٔ صنایع خودروسازی رقم خورد. امروزه، به لطف کنترل عددی غلتک‌ها و پایش آنلاین ابعاد، امکان نگه‌داشتن تلورانس تا ±۰٫۱ mm در برخی کارخانه‌ها محقق شده است.
۳. تجهیزات و آرایش خطوط نورد
| بخش خط | وظیفه | نکات طراحی |
|---|---|---|
| دستگاه Uncoiler / تختال‌گیر | تغذیه مداوم ماده خام | سرعت همگام با میز نورد، کنترل کشش اولیه |
| قفسه‌های نورد (Stand) | کاهش ضخامت و تغییر شکل | قطر غلتک، جنس (Carbide، HSS)، خنک‌کاری |
| درایو و گیربکس | انتقال گشتاور | کنترل اینورتر، سینک سرعت بین قفسه‌ها |
| سیستم خنک‌کاری و روانکار | کاهش اصطکاک و گرما | امولسیون پایه آب یا روغن خالص |
| میز خنک‌کن (Cooling Bed) | یکنواخت‌سازی دما | مه‌پاشی آب-هوا یا پد خنک‌کننده |
| دستگاه برش Flying Saw | بریدن به طول‌های سفارشی | هم‌زمانی با سرعت خط، تلورانس طول ±۲ mm |
| میز خروجی و بسته‌بندی | آماده‌سازی ارسال | روکش PVC، بند فلزی ضد خش |
۴. مراحل دقیق فرآیند—از متریال تا محصول نهایی
۱. انتخاب متریال: بسته به نیاز خوردگی و استحکام، گریدهایی مانند ۳۰۴/L، ۳۱۶/L یا دوبلکس ۲۲۰۵ انتخاب می‌شوند.
۲. برش یا کویل‌گشایی: ضخامت اولیه معمولاً ۱۰–۱۵ ٪ بیشتر از ضخامت نهایی منظور می‌شود تا تلورانس منفی پوشش داده شود.
3. پیشگرمایش (در نورد گرم): تختال به دمای ۱۰۰۰ °C در کورهٔ رولری رسانده و دکره می‌شود تا پوسته اکسیدی اولیه جدا گردد.
4. پاس‌بندی (Pass Scheduling): مهندس پروسه بر اساس نسبت تغییر شکل و حد مجاز کرنش کارسختی، جدول پاس را تعیین می‌کند؛ مثلاً برای پروفیل زِد ۴×۶ cm در ضخامت ۴ mm معمولاً ۱۲ پاس تعریف می‌شود.
5. نورد پیوسته: حسگرهای لیزری هر ۱۰۰ ms بعد عرض و ضخامت را ثبت کرده و کنترلر PLC فرمان جبران گپ غلتک را می‌دهد.
6. جوش طولی HF (High‑Frequency): لبه‌های ورق در نقطهٔ تلاقی تحت جریان ۴۰۰ kHz ذوب و بدون الکترود الحاق می‌شوند؛ سرعت جوش تا ۳۰ m/min.
7. قفسه اندازه نهایی (Sizing Mill): پاس آخر برای اصلاح تاب و رسیدن به تلورانس نهایی استفاده می‌شود.
8. خنک‌کاری و تنش‌زدایی انتخابی: در نورد سرد، قطعه ممکن است از کورهٔ آنیل مداوم با دمای ۴۵۰–۶۰۰ °C و سرعت ۵ m/min عبور کند.
9. پولیش مکانیکی یا الکتروپولیش: جهت دستیابی به Ra ≤۰٫۴ µm برای کاربردهای معماری پریمیوم.
10. آزمون‌های NDT: UT با پروب عرضی ۵ MHz برای کشف ناخالصی جوش، PT برای سطح.
11. بسته‌بندی و برچسب‌گذاری: کد Heat، شماره پاس، نتایج آزمون‌ها و QR‑Code برای ردیابی.
۵. تلورانس‌ها و استانداردهای مرجع
- ASTM A312 / A554: الزامات شیمیایی و مکانیکی لوله و پروفیل استیل.
- EN 10297‑۲: ابعاد و تلورانس مقاطع بدون درز و جوشی.
- ISO 16143‑۲: الزامات کیفی نورد سرد استیل زنگ‌نزن.
- AWS D1.6/D1.9: دستورالعمل جوشکاری سازه‌های استیل.
برای مثال، طبق ASTM A554 تلورانس بعد جانبی برای پروفیلی با عرض ۱۰۰ mm حداکثر ±۰٫۳ mm است، در حالی که همان مقدار در EN 10297‑۲ برابر ±۰٫۴ mm می‌باشد؛ بنابراین، در پروژه‌های حساس به مونتاژ توصیه می‌شود به استاندارد سخت‌گیرانه‌تر استناد گردد.

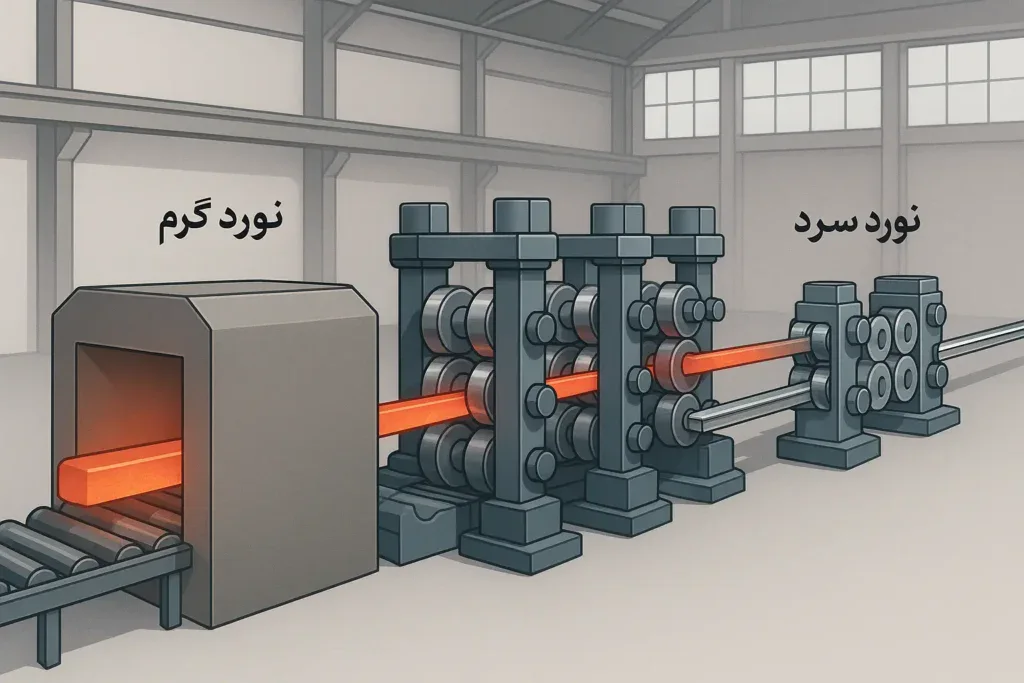

۶. مقایسهٔ جامع نورد سرد و گرم (جدول + تحلیل)
| شاخص | نورد سرد | نورد گرم | توضیح تکمیلی |
|---|---|---|---|
| دمای عملیات | ≤ ۲۰۰ °C | ۹۵۰ – ۱۱۰۰ °C | سرد: زیر دمای تبلور مجدد ⇒ کارسختی بالا |
| تلورانس ابعاد | ±۰٫۲ mm | ±۰٫۸ mm | اثر مستقیم روی پرداخت پساسمبلی |
| تنش پسماند | بالا (در صورت عدم آنیل) | متوسط | آنیل تنش‌زدایی پیشنهاد می‌شود |
| کیفیت سطح | براق؛ با قابلیت پولیش آینه‌ای | پوسته اکسیدی؛ نیاز به اسیدشویی | |
| پیچیدگی مقطع | Δr ≤ ۲۵ ٪ ضخامت | Δr ≤ ۱۵ ٪ ضخامت | Δr: تغییر شعاع داخلی |
| ظرفیت تیراژ اقتصادی | ≥ ۵ تن | ≥ ۲۰ تن | به‌دلیل زمان تعویض غلتک |
| هزینهٔ غلتک | ۱۵ – ۳۰ ٪ کل پروژه | ۱۰ – ۱۵ ٪ | فولاد ابزار–کاربید در سرد ضروری است |
| افزایش استحکام کششی | تا ۳۰ ٪ نسبت به گرم | مبنا | به‌علت کرنش کاری |
| مصرف انرژی | کم (به‌جز آنیل) | بالا (کوره پیشگرمایش) | شاخص LHV سوخت |
| نرخ تولید | ۲۵ – ۶۰ m/min | ۱۰ – ۱۵ m/min | محدودیت دمای قطعه در گرم |
تحلیل مستقل مهندسی
برای پروژه‌هایی با تلورانس بحرانی (مثل قاب آسانسور شیشه‌ای یا سازه‌های نمای مدرن)، نورد سرد علیرغم هزینه بیشتر، صرفه‌جویی قابل توجهی در عملیات پساسمبلی ایجاد می‌کند. در مقابل، اسکلت‌های سنگین پالایشگاه با مقاطع H یا I از نورد گرم بهره می‌برند زیرا دقت فوق‌العاده ضروری نیست اما سرعت و هزینه اهمیت دارد.
۷. مدیریت ریسک‌های اعوجاج و تنش پسماند
| منبع اعوجاج | اثر بالقوه | راهکار پیشگیرانه |
|---|---|---|
| کشش ناهمگون لبه‌ها در جوش HF | خم شدن باله‌ها | هم‌دما کردن لبه‌ها، پروفایل جریان بالا |
| خنک‌کاری غیریکنواخت | تاب‌برداشتگی طولی | میز خنک‌کن عرضی + رولراستریت |
| کارسختی موضعی | ترک ریز در شعاع داخلی | پاس‌بندی مرحله‌ای، آنیل بین‌پاس |
| عدم انطباق ابزار | تلرانس خارج از محدوده | کالیبراسیون دوره‌ای میکرومتر غلتک |
در خط نورد سرد، استفاده از سامانهٔ Roll‑Former Auto‑Crown تنظیم مخروطی غلتک جهت جبران لبه‌بری را فراهم می‌کند و به‌طور محسوس اعوجاج نهایی را کاهش می‌دهد.
۸. کیفیت سطح و عملیات تکمیلی
- خراش سطحی: بیشتر از ذرات اکسید داخل روانکار نشأت می‌گیرد. فیلتر ۵ µm توصیه می‌شود.
- پوسته (Scale) در نورد گرم: ترکیب ۳۰ ٪ HNO₃ + ۵ ٪ HF برای اسیدشویی استاندارد استیل آستنیتی؛ سپس Passivation.
- پولیش مکانیکی: دیسک Flap با گریت ۱۲۰→۲۴۰→۳۲۰→۴۰۰.
- الکتروپولیش: محلول ترکیبی اسید فسفریک و گوگردیک، جریان ۲۰ A/dm²، دمای ۶۰ °C برای ۳ دقیقه → رسیدن به Ra ۰.۲ µm.
۹. هزینه‌یابی و تحلیل اقتصادی پروژه نورد سفارشی
۹.۱ اجزای اصلی هزینه
- مواد اولیه (۵۵–۷۰ ٪): قیمت ورق 304L در بازار آسیا ۲۲۰۰ – ۲۴۰۰ $/دسته ۱ تن (سه‌ماهه دوم ۲۰۲۵).
- هزینهٔ ابزارسازی غلتک (۵–۱۰ ٪): برای مقطع پیچیده Ω‑۲۰۰×۶۰×۴ mm حدود ۱۲ هزار دلار است.
- انرژی و مصرفی (۱۰–۱۵ ٪): برق خط ۲۵۰ kW؛ امولسیون روغن ۰٫۵ L/kg.
- دستمزد و سربار (۱۰ ٪).
- کنترل کیفیت و بسته‌بندی (۳ ٪).
۹.۲ تیراژ بحرانی (Break‑Even Quantity)
محاسبه‌ها نشان می‌دهد برای پروفیل فرضی فوق، اگر تیراژ سفارش از ۷٫۵ تن فراتر رود، هزینهٔ واحد نورد سرد به‌سبب سرشکن شدن ابزارسازی به‌زودی با قیمت مقطع آماده برابر شده و پس از آن ارزان‌تر تمام می‌شود. به عبارت دیگر، برای پروژه‌های کوچک، خرید مقطع استاندارد و برشکاری گزینهٔ کمریسکتری است.
۱۰. انتخاب متریال مناسب—بیش از گزینه‌های رایج
| گرید | UNS | ماتریس فلزی | Creq/Nieq | مقاومت خوردگی | استحکام تسلیم (MPa) | توضیحات |
|---|---|---|---|---|---|---|
| ۳۰۴/L | S30403 | Austenitic | ۱.۸ | خوب | ۲۱۰ | کم‌کربن؛ جوش‌پذیری عالی |
| ۳۱۶/L | S31603 | Austenitic | ۲.۱ | عالی در محیط کلرید | ۲۲۰ | Mo 2.1 ٪ افزایش مقاومت |
| ۳۲۱ | S32100 | Austenitic | ۱.۹ | خوب در سیکل حرارتی | ۲۲۰ | Ti‑stabilized؛ مناسب آنیل مکرر |
| ۲۲۰۵ | S32205 | Duplex | ۳.۲/۰.۲۸ | بسیار عالی | ۴۵۰ | نسبت استحکام/وزن بالا |
| ۲۵۰۷ | S32750 | Super Duplex | ۳.۷/۰.۳۰ | فوق‌العاده | ۵۵۰ | محیط‌های H₂S |
نکتهٔ اجرایی
در پروفیل‌های با جوش طولی HF، برای جلوگیری از حساسیت به خوردگی مرزدانه‌ای در ۳۰۴، استفاده از گرید 304L یا ۳۲۱ توصیه می‌شود.
۱۱. آزمون‌های غیرمخرب و معیار پذیرش
- VT (بازرسی چشمی ۱۰۰ ٪) با نور ۵۰۰ Lux.
- PT طبق ISO 3452 سطح حساسیت ۲.
- UT: حساسیت ۲ mm FBH (Flat Bottom Hole) برای ضخامت ≥ ۳ mm.
- RT (فیلم صنعتی D‑E): الزامی برای خطوط فشار بالا طبق ASME B31.3.
- PMI (Positive Material Identification) با اسپارک OES به‌ویژه در نورد دوبلکس.
پروژه‌های نفت‌وگاز دریایی معمولاً Acceptance Level B براساس استاندارد EN ISO 5817 را درخواست می‌کنند که عیوب سطحی را تقریبا به صفر نزدیک می‌سازد. پیش‌بینی این الزام در قرارداد، از هزینه‌های بازکاری بعدی جلوگیری می‌کند.
۱۲. پرسش و پاسخ توسعه‌یافته
۱۲.۱ آیا نورد سرد پروفیل Ω با ضخامت ۸ mm ممکن است؟
در تئوری بله، اما فشار غلتک و گشتاور موتور باید افزایش یابد و ابزار از جنس Carbide با سختی ۸۵ HRC انتخاب شود. همچنین آنیل بین‌پاس الزامی خواهد بود تا از ترک در شعاع داخلی جلوگیری شود.
۱۲.۲ چه مدت پس از نورد می‌توان جوشکاری انجام داد؟
اگر آنیل تنش‌زدایی اجرا شده باشد، بلافاصله؛ در غیر این‌صورت توصیه می‌شود پروفیل طی ۷۲ ساعت جوشکاری گردد تا ریسک پیرکاری و رسوب کاربید کاهش یابد.
۱۲.۳ آیا خطوط نورد می‌توانند سوراخ‌کاری در حین پروسه انجام دهند؟
بله. با افزودن یونیت «پانچ هیدرولیک پرسرعت» بین قفسهٔ پنجم و ششم می‌توان سوراخ‌های متناوب ≤ Ø۲۵ mm را ایجاد کرد، بی‌آنکه خط تولید متوقف شود.
۱۲.۴ حداکثر طول تولیدی چقدر است؟
در خطوط مداوم، تا ۱۲ m بدون درز؛ در صورت تجهیز به سیستم جفت‌کننده (Stitcher)، می‌توان طول نامحدود تولید کرده و سپس در مرحله برش Flying Saw طبق نیاز مشتری تقسیم کرد.
۱۲.۵ تلورانس زاویهٔ خم در پروفیل Z چقدر است؟
طبق ASTM A500 بخش Z، زاویه بین بال و جان باید ۹۰° ± ۰٫۵° باشد؛ کنترل با گونیای دیجیتال انجام می‌شود.
۱۳. چک‌لیست تصمیم‌گیری پروژه برای کارفرما
- تعریف دقیق مقطع: پلان مقطع، شعاع‌های داخلی، موقعیت سوراخ‌ها.
- تیراژ و زمان تحویل: آیا از آستانهٔ اقتصادی برای نورد سرد عبور می‌کند؟
- گرید و استاندارد: انتخاب مستند و اشارهٔ صریح در دفترچه فنی.
- کیفیت سطح موردنیاز: معماری لوکس یا سازه صنعتی؟
- شرایط محیطی نصب: کلرید، دما، سیکل حرارتی.
- روش اتصال در سایت: جوش، پیچ، یا چسب ساختاری.
- آزمون‌های NDT و مدارک: سطوح پذیرش، فرمت گزارش.
- بودجهٔ ابزارسازی غلتک: امکان انتقال مالکیت غلتک به کارفرما؟
- ریسک تاب‌برداشتگی: پلان کنترل، تجهیزات Straightener.
- برنامهٔ لجستیک: طول قطعات و محدودیت حمل‌ونقل جاده‌ای.
نوآوری‌های آتی در نورد پروفیل
- غلتک‌های هوشمند با حسگر فشار داخلی برای پایش بلادرنگ توزیع تنش در پروفیل.
- مدل‌سازی دیجیتال دوقلو (Digital Twin) که با دادهٔ واقعی بسته می‌شود و پیش‌بینی اعوجاج را قبل از تولید انبوه ممکن می‌کند.
- افزودن سیستم لیزر هیبرید برای برش و جوش موضعی در خطوط پرسرعت.
جمع‌بندی
پروفیل استیل، به‌ویژه به روش سرد، تکنولوژی بالغی است که چالش‌های امروز صنعت—دقت بالاتر، وزن کمتر، و زمان نصب کوتاه‌تر—را پوشش می‌دهد. با این حال، موفقیت اقتصادی پروژه به دقت در تعریف مقطع، طراحی پاس، برآورد تیراژ بحرانی و برنامهٔ کنترل کیفیت بستگی دارد. اگر پروژهٔ شما نیازمند تلورانس ±۰٫۲ mm، سطح براق یا گریدهای خاص مانند ۲۲۰۵ است، نورد سرد گرچه در نگاه اول پرهزینه‌تر است، اما در چرخهٔ عمر محصول صرفهٔ بالاتری ایجاد می‌کند. در مقابل، برای مقاطع ضخیم و تیراژ بسیار بالا، نورد گرم هنوز بازیگر اول بازار باقی می‌ماند.
