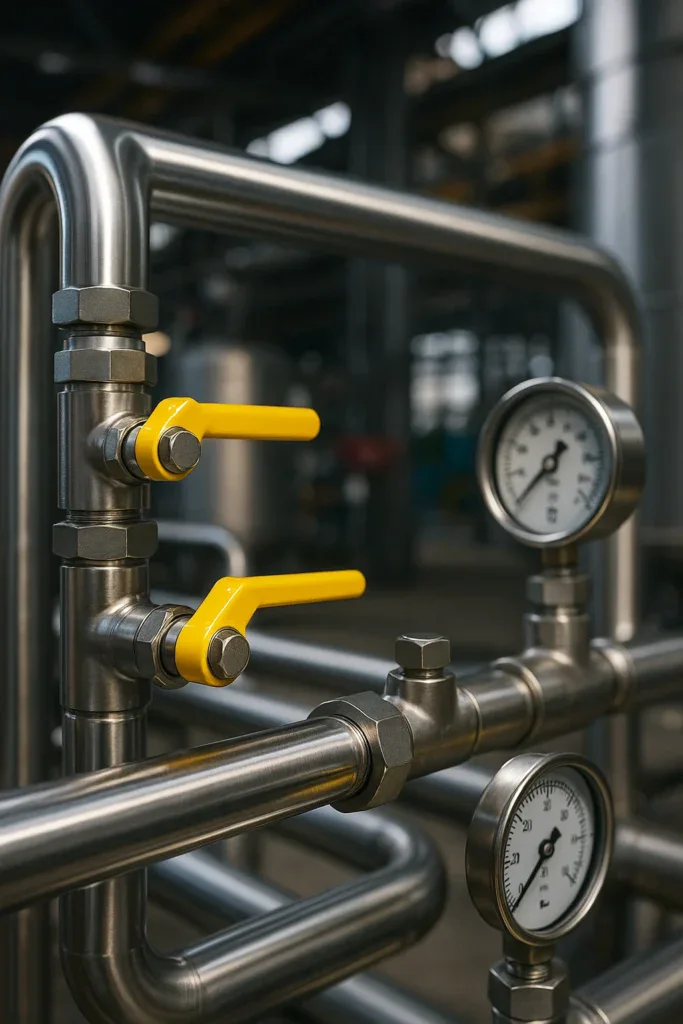

لوله استیل گازی

تیم تحریریه استیل صدرا
مرداد ۴, ۱۴۰۴
۳:۱۴ ب٫ظ
بدون نظر

وقتی صحبت از انتقال گاز—چه در ساختمان‌های اداری و مسکونی و چه در خطوط فرایندی صنایع غذایی، دارویی یا پتروشیمی—به میان می‌آید، «اطمینان» مهم‌ترین واژه است. اطمینان از عدم نشتی، دوام در محیط‌های مرطوب و خورنده، سازگاری با استانداردهای نظام مهندسی و در نهایت اقتصادی بودن راه‌حل. این مقاله با رویکردی رسمی و کمی دلسوزانه نوشته شده تا پاسخ پرسش‌های فنی شما را در متن بگنجاند؛ بدون آنکه نگرانی‌ها را به صورت فهرست‌وار بازگو کند.

لوله استیل گازی چیست و چرا انتخابش کنیم؟

لوله استیل گازی (Stainless Steel Gas Pipe) به لوله‌ای از جنس فولاد زنگ‌نزن گفته می‌شود که برای انتقال گازهای سوختی (مانند گاز طبیعی) یا صنعتی (مانند نیتروژن، هیدروژن، CO₂) طراحی و نصب می‌گردد. مشخصه‌ی اصلی این لوله‌ها مقاومت ذاتی آن‌ها در برابر خوردگی و رطوبت است؛ ویژگی‌ای که در فضاهای مرطوب، محیط‌های خورنده یا خطوطی که دسترسی دشوار دارند، اهمیت دوچندان پیدا می‌کند.

انتخاب این متریال زمانی منطقی‌تر می‌شود که هزینه‌های تعمیر و نگهداری بلندمدت، ریسک نشتی و تعویض زودهنگام لوله‌های کربن استیل یا گالوانیزه را در نظر بگیرید. با این انتخاب، عمر مفید سیستم افزایش می‌یابد و نیاز به رنگ، پوشش‌های محافظ یا تعویض‌های دوره‌ای کاهش پیدا می‌کند.

انواع لوله استیل گازی (۳۰۴، ۳۱۶، درزدار و بدون درز)

از نظر آلیاژ:

گرید ۳۰۴/304L: ترکیب کلاسیک ۱۸/۸ (حدود ۱۸% کروم و ۸% نیکل)، مناسب برای اکثر شرایط محیطی معمولی. نسخه‌ی L با کربن کمتر برای جوشکاری گسترده انتخاب بهتری است.
گرید ۳۱۶/316L: با افزودن مولیبدن (~۲–۳%) مقاومت در برابر خوردگی حفره‌ای و کلریدی به طور قابل ملاحظه افزایش می‌یابد. در مناطق ساحلی، محیط‌های شیمیایی یا خطوطی که در معرض رطوبت دائمی هستند، این گرید ترجیح داده می‌شود.

از نظر روش تولید:

بدون درز (Seamless):
- از شمش یا لوله توپر توسط سوراخ‌کاری و کشش تولید می‌شود.
- برای فشارهای بالاتر یا شرایطی که یکنواختی ساختار و حذف خط جوش اهمیت دارد مناسب است.
درزدار (Welded / ERW / TIG):
- از نوار یا ورق استیل که رول و سپس جوش می‌شود.
- اقتصادی‌تر و در دسترس‌تر برای سایزهای متداول، با کیفیت جوش کنترل‌شده.

انتخاب میان این دو بیشتر تابع فشار کاری، حساسیت پروژه و بودجه است. در خطوط گاز خانگی و صنعتی با فشار متوسط، لوله درزدار با تست‌ها و گواهی‌های مناسب اغلب کفایت می‌کند؛ در فشارهای بالاتر یا کاربردهای ویژه، بدون درز ارجح است.

استانداردها و تست‌های ضروری برای خطوط گاز

برای آنکه سیستم گاز مورد تأیید بازرس و نظام مهندسی قرار گیرد، علاوه بر کدهای طراحی، استناد به استانداردهای تولید لوله ضروری است. استانداردهای رایج برای لوله استیل عبارت‌اند از:

ASTM A312: لوله‌های استنلس استیل بدون درز و درزدار برای سرویس‌های فشار و دما.
ASTM A269: تیوب‌های استنلس برای کاربردهای عمومی و انتقال سیالات، با تلرانس‌های دقیق‌تر.
EN 10216-5 (اروپا): برای لوله‌های استنلس بدون درز تحت فشار.

تست‌های رایج قبل از تحویل:

هیدروستاتیک: بررسی تحمل فشار داخلی و نشتی.
NDT (آزمون‌های غیرمخرب): مانند ادی‌کارنت، رادیوگرافی خط جوش، فراصوتی.
آزمون ابعادی و بصری: کنترل تلرانس قطر، ضخامت و کیفیت سطح.

پس از نصب:

تست نشتی (Leak Test): معمولاً با گاز بی‌اثر یا هوا تحت فشار.
تست پنوماتیک یا هیدرواستاتیک در محل: طبق دستورالعمل‌های کارفرما و استاندارد.
تأیید بازرس گاز یا نماینده نظام مهندسی: ثبت نتایج و صدور مجوز بهره‌برداری.

مشخصات فنی: سایزها، Schedule و فشار کاری

در کاربردهای گاز، انتخاب ضخامت (Schedule) علاوه بر سایز NPS تعیین‌کننده مرز ایمنی شماست. شِدول‌های پرکاربرد برای لوله استیل گازی، Sch 10 و Sch 40 (یا 10S و 40S در استاندارد B36.19) هستند. برای فشارهای بالاتر یا خطوط اصلی، استفاده از Sch 80 نیز مرسوم است.

محدوده سایز متداول

برای ساختمان‌ها و پروژه‌های کوچک: از ۱/۲ اینچ تا ۲ اینچ شایع است.
برای خطوط صنعتی و انتقال اصلی: از ۲ اینچ تا ۸ اینچ (و بالاتر) بسته به دبی و فشار.

نمونه‌ای از جدول ابعادی (مطابق ASME B36.19 برای شِدول‌های رایج)

NPS	OD (in)	WT Sch10S (in)	WT Sch40S (in)	ID10S (in)	ID40S (in)
۱/۲	۰.۸۴۰	۰.۰۶۵	۰.۱۰۹	۰.۷۱۰	۰.۶۲۲
۳/۴	۱.۰۵۰	۰.۰۸۳	۰.۱۱۳	۰.۸۸۴	۰.۸۲۴
۱	۱.۳۱۵	۰.۱۰۹	۰.۱۳۳	۱.۰۹۷	۱.۰۴۹
۱-۱/۲	۱.۹۰۰	۰.۱۰۹	۰.۱۴۵	۱.۶۸۲	۱.۶۱۰
۲	۲.۳۷۵	۰.۱۰۹	۰.۱۵۴	۲.۱۵۷	۲.۰۶۷
۳	۳.۵۰۰	۰.۱۲۰	۰.۲۱۶	۳.۲۶۰	۳.۰۶۸
۴	۴.۵۰۰	۰.۱۲۰	۰.۲۳۷	۴.۲۶۰	۴.۰۲۶
۶	۶.۶۲۵	۰.۱۳۴	۰.۲۸۰	۶.۳۵۷	۶.۰۶۵
۸	۸.۶۲۵	۰.۱۴۸	۰.۳۲۲	۸.۳۲۹	۷.۹۸۱

در صورت نیاز، جدول کامل با واحد میلی‌متر، وزن واحد طول و فشار مجاز تقریبی نیز قابل ارائه است.

فشار کاری چگونه تعیین می‌شود؟

پیشنهاد می‌شود از کد طراحی لوله‌کشی مانند ASME B31.3 (فرایندی) یا B31.8 (گاز انتقال) استفاده کنید. فشار مجاز تابعی از:

استحکام مجاز ماده در دمای طراحی.
ضریب جوش (برای لوله‌های درزدار).
ضریب طراحی و خوردگی.
ضخامت واقعی لوله پس از کاهش برای خوردگی/سایش.

فرمول کلی فشار مجاز (بر اساس Barlow) به صورت زیر است، اما باید با ضرایب کد اصلاح شود:

$P=2×S×tD−2tP = \frac{2 \times S \times t}{D – 2t}$

P: فشار مجاز
S: تنش مجاز ماده در دما
t: ضخامت موثر
D: قطر خارجی

روش‌های اتصال و نکات نصب لوله استیل گازی

۱. جوشکاری (Welding):

TIG/GTAW (آرگون): کیفیت بالا، مناسب برای استیل‌های زنگ‌نزن، کنترل دقیق حرارت و نفوذ.
SMAW/GMAW: برای ضخامت‌های بالاتر یا محل‌هایی که TIG عملی نیست.
رعایت پاس ریشه با گاز محافظ (Back Purge) در خطوط حساس به تمیزی داخلی توصیه می‌شود.

۲. رزوه‌کاری (Threaded):

برای سایزهای کوچک (معمولاً تا ۲ اینچ) و فشار پایین.
نیاز به استفاده از خمیر رزوه یا نوار تفلن مناسب گاز و رعایت استاندارد NPT/BSP.

۳. فیتینگ‌های استیل (Butt-Weld, Socket-Weld, Threaded):

انتخاب نوع فیتینگ باید با شِدول لوله هماهنگ باشد.
در جوش لب‌به‌لب (Butt-Weld) کیفیت آماده‌سازی لبه‌ها (Bevel) و هم‌محوری اهمیت دارد.

نکات اجرایی:

استفاده از عایق یا روکش در فضای باز یا محیط‌های خورنده شدید می‌تواند عمر لوله را بیشتر کند.
در مسیرهای طولانی، پیش‌بینی ساپورت و اسپرینگ هینجر برای کنترل انبساط حرارتی.
پاک‌سازی داخلی خط قبل از تست و بهره‌برداری.
درج مارکینگ استاندارد روی لوله‌ها (Heat No., Grade, Schedule) برای ردیابی.

مزایا و معایب نسبت به سایر متریال‌های رایج

مزایا:

مقاومت عالی در برابر خوردگی، رطوبت و بسیاری از مواد شیمیایی.
طول عمر بالا و کاهش هزینه‌های نگهداری.
عدم نیاز به رنگ یا گالوانیزه مجدد.
تمیزی سطح داخلی برای گازهای صنعتی حساس.

معایب/چالش‌ها:

قیمت اولیه بالاتر نسبت به لوله‌های کربن استیل یا گالوانیزه.
نیاز به مهارت بالاتر در جوشکاری استیل.
در برخی بازارها، تنوع اتصالات ممکن است از کربن استیل کمتر باشد (هرچند امروزه این فاصله کمتر شده است).

مقایسه کوتاه با گزینه‌های دیگر:

کربن استیل/گالوانیزه: ارزان‌تر اما مستعد خوردگی و نیازمند نگهداری.
مس: هدایت حرارتی بالا، قیمت معمولاً بالاتر، حساس به ضربه و برخی مواد.
PEX/پلیمرها: برای گاز شهری در برخی کشورها مجاز نیست یا محدودیت دارد؛ حساسیت به UV و دما باید بررسی شود.

نکات مهم در خرید و استعلام قیمت لوله استیل گازی

استاندارد و گرید را دقیق مشخص کنید (ASTM A312 TP316L Sch40).
سایز و شِدول را با تجهیزات موجود (فلنج، فیتینگ) هماهنگ نمایید.
از فروشنده MTC (Mill Test Certificate)، نتیجه تست‌های NDT و هیدروستاتیک را مطالبه کنید.
وزن و متراژ مورد نیاز را از ابتدا شفاف کنید تا قیمت‌گذاری دقیق باشد.
زمان تحویل و موجودی سایزهای خاص را پیشاپیش استعلام کنید.
خدمات جانبی مانند برش دقیق، پخ‌زنی، پولیش یا بسته‌بندی ویژه را در صورت نیاز ذکر کنید.
در نهایت، با تأمین‌کننده‌ای که سابقه پروژه‌های گاز دارد همکاری کنید تا در فرآیند تأییدیه‌ها همراه شما باشد.

کاربردها در ساختمان، صنعت و پتروشیمی

ساختمان‌های اداری، تجاری و مسکونی: خطوط اصلی ورودی، رایزرها، و شاخه‌های داخلی به تجهیزات گرمایشی.
صنایع غذایی، لبنی و دارویی: انتقال گازهای فرایندی (N₂، CO₂) با نیاز به تمیزی و عدم آلودگی.
پتروشیمی و پالایشگاه‌ها: خطوط گاز سوختی، گاز ابزار دقیق و گازهای فرآیندی با فشار و دماهای متنوع.
کارخانجات خودروسازی و ماشین‌سازی: سیستم‌های تست نشتی، خطوط گاز محافظ در کوره‌ها و عملیات حرارتی.

سوالات متداول

۱. آیا استفاده از لوله استیل برای گاز مجاز است و چه استانداردی لازم است؟
بله، مشروط بر رعایت استانداردهای تولید (ASTM A312, EN 10216-5) و کدهای طراحی لوله‌کشی (ASME B31.3، مقررات ملی گاز). تأیید بازرس گاز و نظام مهندسی الزامی است.

۲. تفاوت لوله استیل ۳۰۴ و ۳۱۶ برای خطوط گاز چیست؟
316 مقاومت بالاتری در محیط‌های کلریدی و خورنده دارد. اگر محیط نصب مرطوب، ساحلی یا در معرض مواد شیمیایی است، ۳۱۶/316L انتخاب مطمئن‌تری است.

۳. کدام بهتر است: لوله درزدار یا بدون درز برای فشار گاز؟
برای فشارهای بالا یا حساسیت بیشتر، بدون درز. اما در بسیاری از سیستم‌های گاز شهری و صنعتی با فشار متوسط، لوله درزدار با تست کامل کاملاً مناسب است.

۴. قیمت هر متر لوله استیل گازی چقدر است و چه عواملی روی آن اثر می‌گذارد؟
قیمت تابع گرید، شِدول، سایز، روش تولید، وضعیت بازار نیکل/کروم و نرخ ارز است. معمولاً بر حسب کیلو یا متر قیمت‌گذاری می‌شود.

۵. چه سایزی برای ساختمان X مناسب است؟
باید بر اساس دبی گاز، تعداد مصرف‌کننده‌ها، طول مسیر و افت فشار محاسبه شود. مهندس طراح یا دستورالعمل‌های نظام مهندسی بهترین مرجع‌اند.

۶. روش اتصال و جوشکاری مناسب لوله استیل گازی چیست؟
برای کیفیت بالا، TIG با گاز محافظ داخل توصیه می‌شود. برای سایزهای کوچک می‌توان رزوه‌کاری کرد. انتخاب فیتینگ مطابق شِدول لوله ضروری است.

۷. آیا نیاز به عایق‌کاری یا روکش اضافی وجود دارد؟
در فضای باز یا محیط‌های خورنده شدید، عایق یا روکش حفاظتی می‌تواند عمر لوله را افزایش دهد؛ هرچند خود استیل در برابر خوردگی مقاوم است.

۸. زمان تحویل و حداقل مقدار سفارش چقدر است؟
بسته به موجودی انبار و سایز، از تحویل فوری تا چند هفته برای سفارش‌های خاص متغیر است. حداقل مقدار سفارش نیز به سیاست تأمین‌کننده بستگی دارد.

۹. چگونه از اصالت و کیفیت لوله استیل اطمینان پیدا کنیم؟
مطالبه MTC، بررسی مارکینگ روی بدنه لوله، تست‌های تصادفی و خرید از تأمین‌کننده معتبر راه‌گشا است.

۱۰. تفاوت لوله استیل با لوله گالوانیزه/کربن استیل برای گاز چیست؟
استیل خوردگی کمتری دارد، عمر طولانی‌تر و نیاز به نگهداری پایین‌تر. گالوانیزه و کربن استیل ارزان‌تر هستند اما در محیط‌های مرطوب سریع‌تر تخریب می‌شوند.

جمع‌بندی

لوله استیل گازی انتخابی استراتژیک برای پروژه‌هایی که ایمنی، دوام و انطباق با استانداردهای رسمی اهمیت دارد. با انتخاب گرید مناسب (۳۰۴ یا ۳۱۶)، توجه به روش تولید (درزدار/بدون درز)، انتخاب شِدول درست بر اساس فشار و دما، و اجرای صحیح جوشکاری و تست‌ها، می‌توان سیستمی مطمئن و کم‌هزینه در طول عمر به کار برد.

در صورت نیاز به جدول‌های کامل ابعادی، فایل PDF یا اکسل قابل چاپ، یا دریافت راهنمایی برای مطابقت شِدول لوله با اتصالات موجود، می‌توانید اعلام کنید تا نسخه سفارشی برایتان آماده شود. هدف کاهش ریسک، صرفه‌جویی در زمان و تضمین کیفیت سیستم گاز شماست.
