راهنمای جامع معرفی Trim یا اجزای داخلی شیرالات استیل

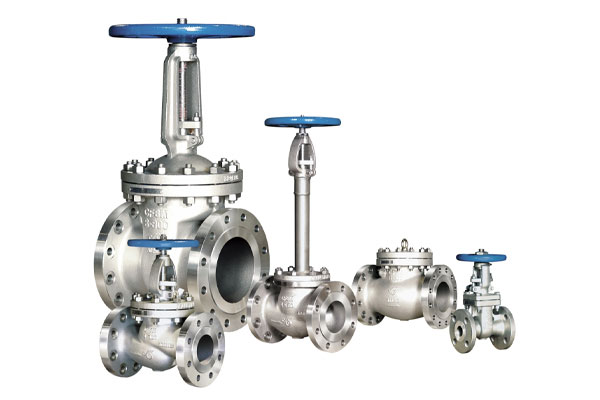

مقدمه‌ای بر Trim در شیرآلات استیل

در هر پروژه‌ٔ پایپینگ یا ساخت تجهیزات فرایندی، انتخاب دقیق شیرآلات (Valve) تنها نیمی از مسیر است؛ نیمهٔ دیگر، توجه عمیق به اجزای داخلی یا همان Trim است. Trim مجموعه‌ٔ قطعاتی است که مستقیماً با سیال در تماس قرار می‌گیرند و بنابراین اولین خط دفاعی در برابر خوردگی، سایش، فرسایش کاویتاسیون و نشتی محسوب می‌شوند. به بیان ساده، بدنهٔ مستحکم یک شیر استیل بدون Trim مناسب، مانند بدنهٔ خودرو بدون سیستم تعلیق قابل اعتماد است؛ ظاهر سلامت دارد، اما در اولین دست‌اندازِ فرایندی، کارایی خود را از دست می‌دهد.

Trim چیست و چرا اهمیت دارد؟

استاندارد API 600 تعریف می‌کند که Trim شامل ساقه (Stem)، سطوح نشیمن (Seat Faces) بدنه، سطوح نشیمن دیسک یا گیت، بوش بک‌سیت (Back-Seat Bushing) و هر قطعه‌ای است که سیال آن را لمس می‌کند. این تعریف جامع سه پیام کلیدی دارد:

1. گسترهٔ تماس با سیال – حتی یک بوش کوچک اگر در مسیر سیال قرار گیرد، باید از متریالی انتخاب شود که با خواص شیمیایی و حرارتی سیال سازگار باشد.

2. چندلایه بودن خطوط آب‌بندی – نشتی معمولاً از ضعیف‌ترین حلقهٔ آب‌بندی آغاز می‌شود؛ توجه فقط به دیسک کافی نیست.

3. تأثیر مستقیم بر طول عمر شیر – استهلاک Trim به‌مرور باعث لقی Stem، تخریب Ring Seat و در نهایت نشتی از مسیر نشیمن‌گاه می‌شود.

در پروژه‌هایی که با سیالات تهاجمی (اسیدهای ضعیف تا متوسط، شورابه‌های کلریدی، یا دوغاب‌های ساینده) سروکار دارند، استفاده از بدنهٔ استیل ۳۰۴ یا ۳۱۶ بدون Trim متناسب، حقیقتاً هزینهٔ دوباره‌کاری را چندین برابر می‌کند. مطالعات میدانی در واحدهای فرآوری لبنیات نشان داده است که جایگزینی Trim 13Cr با Trim 5 (13Cr + Stellite روی سیت) می‌تواند ضریب MTBF ¹ شیر سیت‌دار را از ۱۰ ماه به بیش از ۳۴ ماه افزایش دهد؛ یعنی بیش از سه برابر.

¹ Mean Time Between Failures – شاخص میانگین زمان بین دو خرابی متوالی.

اجزای اصلی Trim: ساقه، دیسک، نشیمن‌گاه و …

اهمیت هر جزء Trim به اندازهٔ پیوندش با عملکرد کلی شیر است؛ با این حال چهار رکن ثابت در بیشتر طراحی‌ها دیده می‌شود:

به تجربه ثابت شده است که نادیده گرفتن حتی ۰٫۰۵ میلی‌متر خوردگی در قطر ساقه، می‌تواند باعث تنظیم‌نشدن کامل دیسک و فرار تدریجی سیال شود؛ فراری که اغلب در آزمون هیدرواستاتیکِ کارگاهی خود را نشان نمی‌دهد اما در سرویس گرم با فشار نوسانی، به نشتی خطرناک تبدیل می‌شود.

معرفی رایج‌ترین شماره‌ـ Trim‌های API 600 (13Cr، Stellite و …)

خواندن شمارهٔ Trim روی پلاک شیر
در پلاک حکاکی‌شدهٔ شیرهای مطابق API 600 معمولاً عبارت «Trim No.» یا «T.No.» در کنار شمارهٔ سریال درج شده است. در شیرهای Globe سایز کوچک، این شماره ممکن است در لبهٔ Bonnet یا روی گوشوارهٔ فلنج حک شود. بررسی در زمان تحویل (Pre-inspection) کلید حذف دوباره‌کاری انبار و جلوگیری از مغایرت متریال است.

معیارهای انتخاب تریم مناسب (فشار، دما، سیال، استاندارد)

انتخاب هوشمند Trim مانند انتخاب آستر یک لباس کار صنعتی است: اگر ضخامت یا جنس مناسب نباشد، بدن کاربر در دما یا سایش دچار آسیب می‌شود. پنج پرسش راهبردی زیر مسیر تصمیم‌گیری را روشن می‌کند:

1. سیال چه نوع خوردگی ایجاد می‌کند؟

   • pH < 4 یا وجود یون کلرید بالای ۵۰ ppm، زنگ خطر برای 13Cr است.

   • در سیالات اسیدی اکسیدکننده، Monel یا Alloy 20 گزینهٔ امن‌تری است.

2. فشار و دما در شرایط عادی و ماکزیمم چقدر است؟

   • برای فشار کلاس ۶۰۰ و دمای بالای ۴۵۰ °C، Stellite 6 روی سیت حداقل استاندارد توصیه‌شده است.

   • اگر دما به ۵۹۳ °C نزدیک می‌شود، هر دو عضو تماس (Seat و Disk) بهتر است Stellite باشند.

3. سرعت و وجود ذرات جامد چگونه است؟

   • سرعت بالای > 7 m/s در خطوط مایع و حضور ذرات سیلیسی به قطر > 50 µm نشانگر نیاز به روکش سخت با سختی HRC > 45.

4. استاندارد قراردادی پروژه چیست؟

   • پیمان‌های طراحی در صنایع دارویی معمولاً ASME BPE و USP Class VI را نیز الزام می‌کنند. در این حالت، 316L SS با روکش Stellite روی سیت، ترکیب مشهوری است.

5. صرفهٔ اقتصادی در طول چرخهٔ عمر چگونه تعریف می‌شود؟

   • اگر هزینهٔ توقف خط تولید لبنیات ۸ هزار دلار بر ساعت باشد، پرداخت ۱۵ درصد بهای افزوده برای Trim 5 نسبت به Trim 1، به‌طور میانگین در ماه اولِ بهره‌برداری جبران می‌شود.

نکات نگه‌داری و عیب‌یابی ساییدگی Trim

چگونه سایش Stem را بدون باز کردن کامل شیر بررسی کنیم؟
در شیرهای کیج‌دار جدید، می‌توان با نصب خمیر رنگی روی سطوح تماس Stem و اعمال دو چرخهٔ باز-بستهٔ خشک، الگوی استهلاک را ارزیابی کرد؛ مشاهدهٔ سایه‌های بیضوی نامتقارن نشانهٔ شروع خستگی در یک وجه Stem است.

مقایسه تریم استنلس‌استیل با آلیاژهای سخت‌روکش (Hard-Facing)

در نگاه اول، بهره‌گیری از ۳۱۶ SS در سراسر Trim جذاب است؛ زیرا مقاومت عمومی آن به خوردگی عالی و قیمت آن کمتر از Stellite است. اما نمودار هزینه ـ فایدهٔ زیر (ارقام متوسط بازار اروپا در سال ۲۰۲۵) تصویری شفاف‌تر ارائه می‌کند:

در پروژه‌های مواد شویندهٔ قلیایی با فشار ۱۰ bar و دمای ۹۵ °C، محاسبهٔ LCC (هزینهٔ کل چرخهٔ عمر) نشان می‌دهد که Stellite طی پنج سال تا ۳۷ درصد هزینهٔ توقف و نگه‌داری را نسبت به ۳۱۶ SS کاهش می‌دهد. این درصد در خطوط خوراک استریل با ذرات اندک، فقط ۱۲ درصد است؛ بنابراین، انتخاب باید بر اساس تحلیل ریسک توقف خط انجام شود، نه صرفاً قیمت مواد.

سؤالات متداول و جمع‌بندی

پرسش‌های پرتکرار

1. Trim چه تفاوتی با بدنهٔ شیر دارد؟
   بدنه عمدتاً نقش تحمل فشار خارجی و ساختار مکانیکی را دارد، حال آن‌که Trim در تماس مستقیم با سیال است و مسئول آب‌بندی داخلی، کنترل جریان و مقاومت به سایش است.

2. از کجا شمارهٔ Trim API 600 را روی پلاک بخوانم؟
   معمولاً در سطر دوم یا سوم پلاک عبارت «TRIM» یا «T.NO.» همراه یک عدد حک می‌شود؛ در صورت نبود، کد متریال (مثلاً 13Cr) نشانهٔ همان Trim اختیار شده است.

3. برای سیال اسیدی رقیق، کدام متریال Trim مناسب‌تر است؟
   اگر pH بین ۲ تا ۴ باشد و کلرید کم باشد، Alloy 20 یا Hastelloy C-276 گزینهٔ مطمئن‌اند؛ در pH بالاتر از ۴ می‌توان از ۳۱۶ SS روکش‌شده با Stellite استفاده کرد.

4. آیا می‌توان فقط رینگ نشیمن را تعویض کرد؟
   در اکثر شیرهای Globe و Gate با Seat Ring پیچی، بله؛ اما در طراحی‌های Seat Integral لازم است کل شیر تعویض یا ماشین‌کاری و جوشکاری مجدد انجام شود.

5. چه علائمی خرابی زودرس Trim را نشان می‌دهد؟
   افزایش سریع گشتاور محرک، لرزش نامعمول در وضعیت نیمه‌باز، تغییر صدا به Whistle در خطوط بخار، و وجود براده در فیلترهای Downstream.

6. دورهٔ بازرسی برای Trim 13Cr چیست؟
   در فشار کلاس ۳۰۰ و دمای زیر ۲۰۰ °C هر ۱۲ ماه کافی است؛ در صورت تماس با سیالات حاوی ذرات ساینده، بازه را به ۶ ماه کاهش دهید.

7. آیا استفاده از سخت‌روکش Stellite در فشار متوسط به‌صرفه‌تر از استیل ۳۱۶ است؟
   اگر هزینهٔ توقف خط بیشتر از ۵۰۰ € در ساعت باشد، آری؛ در خطوط کم‌ریسک، ترکیب ۳۱۶ SS با دورهٔ سرویس کوتاه‌تر اقتصادی‌تر است.

8. چگونه می‌توان سایش Stem را بدون باز کردن شیر بررسی کرد؟
   با مقایسهٔ نمودار گشتاور موتور عملگر در طول زمان و ثبت هرگونه افزایش ۱۵ ٪ی، سایش Stem یا خش در پکینگ تشخیص داده می‌شود. استفاده از تکنیک ارتعاش‌سنجی نیز سیگنال‌های غیرعادی را آشکار می‌کند.

جمع‌بندی

انتخاب Trim در شیرآلات استیل، قلب استراتژی اطمینان و بهره‌وری خط تولید است؛ تصمیمی که مستقیماً بر زمان‌بندی توقفات برنامه‌ریزی‌شده، ایمنی محصول غذایی یا دارویی و هزینهٔ کل پروژه اثر می‌گذارد. با سنجش دقیق فشار، دما، ترکیب شیمیایی سیال و استانداردهای لازم، می‌توان از میان گزینه‌های 13Cr اقتصادی تا Stellite بسیار مقاوم، تریم بهینه را برگزید. در نهایت، آنچه دوام سرمایه‌گذاری شما را تضمین می‌کند، نه‌تنها انتخاب مواد، بلکه اجرای یک برنامهٔ نگه‌داری منظم و تحلیل داده‌محورِ عملکرد شیرهاست. چنین رویکردی توقف خط را حداقل و بازده کل را حداکثر می‌کند—دقیقاً همان هدفی که هر پیمانکار، ماشین‌ساز و واحد بازرگانی در صنایع غذایی، آرایشی، لبنی و دارویی دنبال می‌کند.
