فولاد تریپ (TRIP Steels) چیست؟

فولادهای تریپ زیرمجموعه‌ای از نسل اول فولادهای پیشرفته با استحکام بالا (AHSS) هستند که به‌واسطهٔ «پدیدهٔ دگرشکلی القایی» در زمان بارگذاری، هم‌زمان استحکام کششی نهایی (σUTS) نسبتاً بالا و کرنش کل چشمگیری را فراهم می‌کنند. در قطعات بدنهٔ خودرو، همین ترکیب متعادل استحکام/چقرمگی به مهندسان اجازه می‌دهد دیواره‌ها را نازک‌تر کنند و در عین حال معیارهای سخت‌گیرانهٔ ایمنی تصادف را پوشش دهند؛ کاهش جرم در محدودهٔ ۱۵ تا ۲۰ درصد نسبت به فولادهای نرمهٔ متداول گزارش شده است.

به‌طور خلاصه، ریزساختار این گروه شامل فریت زمینه، جزایر مارتنزیت و بنیت ریزدانه به‌علاوهٔ حدود ۵ تا ۱۵ ٪ آستنیت پایدار است. همین آستنیت باقی‌مانده در مراحل شکل‌دهی یا در حین تصادف به مارتنزیت تبدیل می‌شود و انرژی ضربه را به‌شکل کنترل‌شده‌ای جذب می‌کند.

سازوکار ریزساختاری: پدیدهٔ دگرشکلی القایی (Transformation-Induced Plasticity)

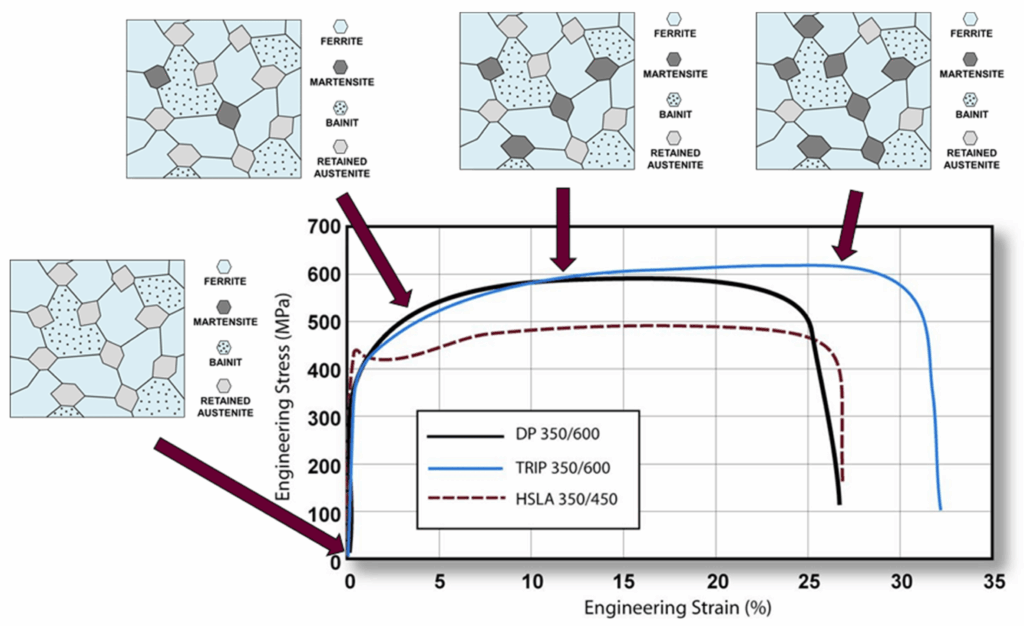

در بارگذاری کششی، ناپایداری ترمودینامیکی آستنیتِ باقی‌مانده باعث آغاز برشی بر روی صفحات {۱۱۱}γ و در نهایت برشی حجمی γ→α’ می‌شود. این تبدیل مارتنزیتی کرنش‌زا دو پیامد کلیدی دارد:

1. افزایش مداوم ضریب کارسختی (dσ/dε): نرخ کارسختی تا کرنش‌های بالا تقریباً ثابت می‌ماند و از زودهنگام شدن موضعی‌شدن جلوگیری می‌کند؛ در منحنی تنش–کرنش مهندس این رفتار به «دم‌کوتاه‌تر شدن گردنِ مجازی» تعبیر می‌شود.

2. مکانیزم جذب انرژی ضربه: مارتنزیت‌شدن در لحظهٔ حادثه، نوسان تنش را هموار می‌کند و از انتشار ترک جلوگیری می‌کند؛ در پژوهش‌های مقایسه‌ای، جذب انرژی TRIP800 در اتصال B-pillar حتی از DP1000 بیشتر گزارش شده است.

ترکیب شیمیایی و عناصر آلیاژی کلیدی

در طراحی گریدهای متداول (TRIP600–TRIP800) سه عنصر کربن، منگنز و سیلیسیم نقش تعیین‌کننده دارند: کربن (≈ ۰٫۲ ٪) پایداری آستنیت را بالا می‌برد؛ منگنز (۱٫۵–۲٫۵ ٪) سختی‌زایی و جلوگیری از تشکل‌پرلیتی را به‌عهده دارد؛ و سیلیسیم (≈ ۱٫۵ ٪) کربن را در آستنیت نگه می‌دارد و رسوب کاربید را به‌تعویق می‌اندازد. در خطوط گالوانیزه، کاهش Si و جایگزینی جزئی آن با آلومینیوم (≤ ۱ ٪) از اکسیداسیون گزینشی سطح جلوگیری می‌کند.

جدول ۱ – ترکیب و خواص نمونه‌ای

خواص مکانیکی و ویژگی‌های عملکردی فولاد تریپ

محدودهٔ معمول σUTS بین ۶۰۰ تا ۸۰۰ MPa و کرنش کل ۲۵–۳۵ درصد است؛ اما مهم‌تر از ارقام، شکل منحنی تنش–کرنش است که حتی در سرعت‌های کرنش بالا نیز افت ناگهانی کارسختی ندارد. این ویژگی در آزمون‌های ضربهٔ سرعت بالا سبب توزیع همگن‌تر انرژی در کل مقطع می‌شود.

در زمینهٔ خستگی، نمونه‌های TRIP760 در تنش‌های چرخه‌ای کشش–فشار (R = –۱) تا ۵×۱۰⁵ سیکل بدون شکست عمل کرده‌اند؛ طول عمر آن‌ها حدود ۱۵–۲۰ ٪ بالاتر از DP­۷۰۰ ثبت شده است.

فرآیند تولید و مسیرهای عملیات حرارتی رایج

مسیر کلاسیک Intercritical Annealing + Bainitic Holding شامل مراحل زیر است:

1. گرم‌کردن میان‌فازی (≈ ۷۸۰ °C) برای ایجاد مخلوط γ+α.

2. سردسازی سریع (۵۰ °C/s) تا نزدیکی ۴۲۰ °C.

3. ایزوترمال هُلد (۳–۵ min) جهت تشکیل بنیت ریزدانه و نفوذ کربن به آستنیت.

4. کولینگ نهایی به دمای محیط برای تثبیت ~۱۰ ٪ RA.

روش‌های نوین مانند Quenching & Partitioning (Q&P) یا ZinQuench–Direct Galvanizing (ZQ-DG) امکان یکپارچه‌سازی عملیات حرارتی و پوشش‌دهی گرم را فراهم کرده و زمان سیرکولاسیون خط را کوتاه می‌کنند.

کاربردهای مهم در صنعت (به‌ویژه خودروسازی)

• ستون B، تیر ضربه‌گیر جانبی و ریل طولی

• رینگ چرخ و کراس‌ممبرهای کف

• در صنعت مخازن استوانه‌ای تحت فشار متوسط، به‌دلیل کرنش سراسری بالا و مقاومت به ترک هیدروژنی در دمای محیط.

در پروژهٔ ULSAB دههٔ ۱۹۹۰، جایگزینی TRIP600 به‌جای HSLA350 تا ۱۶ ٪ کاهش جرم و ۳۵ ٪ افزایش جذب انرژی را در آزمون برخورد offset front نشان داد.

مزایا و محدودیت‌ها در مقایسه با سایر فولادهای AHSS (DP، CP، MS)

جدول ۲ – مقایسهٔ مکانیکی و فرآیندی

نکتهٔ کلیدی آن است که اگرچه DP600 ارزان‌تر و تولیدش ساده‌تر است، اما در شکل‌دهی‌های عمیق احتمال ترک گوشه‌ای بیشتر است؛ در مقابل، TRIP رفتار کششی چندمرحله‌ای دارد و ترک دیرتر آغاز می‌شود.

استانداردها و طبقه‌بندی‌های بین‌المللی (EN 10338، VDA 239-100 و …)

• EN 10338:2023 – گریدهای TRIP600 تا TRIP800 برای محصولات سرد نورد و پوشش‌دار.

• VDA 239-100 (2024-01) – نمونۀ برچسب CR400Y690T-TR که ضرایب طراحی Crash در آئودی، مرسدس و بی‌ام‌و را پوشش می‌دهد.

• ASTM A1088 – معادل آمریکایی HCT690T و HCT780T.

• JIS G 3135 – گرید SPFC590Y-TR برای بازار آسیا.

جدول ۳ – معادل‌سازی گریدها

راهنمای طراحی، شکل‌دهی و جوشکاری قطعات TRIP

شکل‌دهی عمیق

• حداکثر نسبت کشش r/t برای TRIP600 حدود ۱.۹ است؛ در طراحی قالب باید حداقل شعاع گوشه برابر ۶ × ضخامت در نظر گرفته شود تا ترک سطحی کنترل شود.

• روانکارهای پایهٔ فسفات روی در کشش‌های چندمرحله‌ای به کاهش اصطکاک و جلوگیری از ترک لبه کمک می‌کند.

جوشکاری

کربن بالاتر و نرخ سردسازی سریع در مقاومت نقطه‌ای (RSW) می‌تواند سختی فلز جوش را تا ۶۰۰ HV برساند؛ استفاده از سیکل post-heat conduction یا ورق سوپاپی (shunt) ضخیم‌تر سختی را ۲۰ ٪ کاهش می‌دهد. پدیدهٔ شکنندگی فلز مایع (LME) در ورق‌های گالوانیزهٔ TRIP ناشی از نفوذ Zn-مذاب به مرز دانه است؛ کاهش زمان نگه‌داری جریان یا انتخاب الکترود CuCrZr با نوک بزرگ‌تر، ترک LME را مهار می‌کند.

اتصال به فولادهای دیگر

در جوش لیزری ناهم‌جنس TRIP/DP تنظیم انرژی ۸–۱۰ J·mm⁻¹ و استفاده از گاز محافظ He + 2 ٪ H₂، منطقهٔ ذوب ترکیبی با سختی یکنواخت‌تری ایجاد می‌کند. برای اتصال آلومینیوم–فولاد، چسب ساختاری اپوکسی-نانو سیلیکا به‌همراه پرچ ترکیبی توصیه می‌شود.

جمع‌بندی و نگاه به آینده فولادهای تریپ

فولاد تریپ با فراهم کردن سه اهرم هم‌زمان—استحکام، چقرمگی و شکل‌پذیری—یکی از گزینه‌های اصلی مهندسان خودروساز برای گذار به خودروهای ایمن اما سبک‌وزن است. چالش‌های فعلی (پایداری آستنیت در دماهای زیر صفر، سختی ناشی از RSW و اکسیداسیون سطح در خط گالوانیزه) با مسیرهای نوین Q&P، پوشش‌های Zn-Al-Mg و پایش برخط دمای جوش به‌تدریج در حال حل شدن است. در سال ۲۰۲۵، بیش از دوازده نوردگر بزرگ اروپایی و آسیایی، گرید TRIP800 را به‌صورت تجاری عرضه می‌کنند و انتظار می‌رود با گسترش استانداردهای VDA 239-100-2024، سهم TRIP در سازه‌های بدنه از ۷ ٪ فعلی به حدود ۱۲ ٪ تا سال ۲۰۳۰ برسد.

پرسش‌های متداول (FAQ)

نتیجه‌گیری

اگر طراحی شما به قطعه‌ای نیاز دارد که هم سبک باشد، هم در تصادف انرژی را جذب کند و هم در شکل‌دهی عمیق ترک نزند، فولاد TRIP—به‌ویژه گریدهای ۶۰۰ و ۸۰۰—گزینه‌ای اطمینان‌بخش است. با وجود هزینهٔ کمی بالاتر و حساسیت بیشترِ فرآیند، مزیت‌های عملکردی آن در آزمون‌های واقعی ثابت شده است. هم‌اکنون خطوط نورد اروپایی به‌طور پیوسته ظرفیت جدید اضافه می‌کنند و با رشد تولید سلول‌های سوختی و باتری، نیاز به قاب‌های فولادی سبک‌وزن بیش از پیش خواهد بود. لذا سرمایه‌گذاری در دانش طراحی و بازرسی TRIP نه‌تنها یک گزینهٔ فنی، بلکه یک مزیت رقابتی پایدار محسوب می‌شود.
