سختی سنجی ویکرز

سختی سنجی ویکرز چیست؟

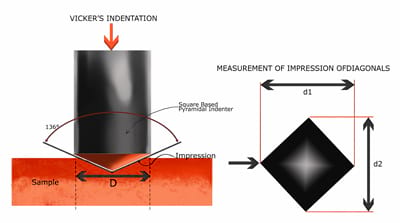

سختی‌سنجی ویکرز روشی است برای اندازه‌گیری مقاومت موضعی یک ماده در برابر فرورفتن هرم الماسی با زاویه رأس ۱۳۶ درجه. در این روش، نیروی اعمالی (F) بر حسب گرم-نیرو یا کیلوگرم-نیرو و قطر متوسط دو قطر اثر باقی‌مانده (d) بر حسب میلی‌متر اندازه‌گیری می‌شود و سختی ویکرز مطابق رابطه‌ٔ زیر به‌دست می‌آید:

HV = 1.854 × F / d²

این رابطه به دلیل فشرده‌سازی نیرو بر سطح مربع اثر هرم، امکان مقایسه مستقیم سختی مواد بسیار نرم تا فوق‌سخت (۵ HV تا حدود ۳۰۰۰ HV) را فراهم می‌کند. عمق نفوذ کوچک‌تر از راکول، آن را برای قطعات نازک یا لایه‌های سخت‌کاری سطحی ایده‌آل کرده و از همین‌رو در کنترل کیفیت محصولات حساس غذایی و دارویی—جایی‌که ضخامت ورق‌های استنلس استیل یا پوشش‌های PVD محدود است—بسیار محبوب است.

روش انجام سختی سنجی ویکرز

۱. آماده‌سازی سطح

• سطح نمونه باید کاملاً تخت، پولیش‌شده و عاری از آلودگی‌های چرب، اکسیدی یا ذرات ساینده باشد؛ هرگونه خراش می‌تواند اندازه دو قطر اثر را مبهم کند و تکرارپذیری را کاهش دهد. برای ورقه‌های نازک مورد استفاده در مخازن استیل صنایع لبنی، معمولاً سنباده‌کاری تا گریت ۱۲۰۰ و پولیش آینه‌ای با اکسید آلومینیوم ۱ میکرون توصیه می‌شود.
  ۲. انتخاب بار و رده آزمون

• میکروویکرز (۱–۱۰۰۰ gf): مناسب پوشش‌های نازک، لایه‌های نیتریده و قطعات ریز ماشین‌آلات پرکن.

• ماکروویکرز (۱–۱۰۰ kgf): ایده‌آل برای بدنه قالب‌های تزریق یا شفت‌های انتقال نیرو در خطوط بسته‌بندی.

• قانون سرانگشتی: حداقل ضخامت نمونه ≈ ۱۰ برابر عمق نفوذ. جدول ۱ راهنمای ساده‌ای ارائه می‌دهد.

3. اعمال نیرو و زمان توقف (Dwell Time)

   • استانداردهای ISO 6507 و ASTM E92/E384 بازه ۱۰–۱۵ ثانیه را برای اغلب آلیاژهای فولادی توصیه می‌کنند. مواد ویسکوز (مانند آلیاژهای لحیم آنتیموان-قصدیر) ممکن است به توقف طولانی‌تری نیاز داشته باشند تا خزش اولیه پایدار شود.

4. اندازه‌گیری قطرها

   • در سامانه‌های اپتیکی دستی، اپراتور با میکرومتر دیجیتال دو قطر عمود را می‌خوانَد؛ در دستگاه‌های تمام‌خودکار، نرم‌افزار با پردازش تصویر این کار را انجام می‌دهد.

5. محاسبه و ثبت نتایج

   • نرم‌افزارهای تخصصی، نمودار پروفایل سختی لایه‌های سخت‌کاری (Case Depth) را ترسیم می‌کنند. برای خطوط تولید پمپ‌های صنایع آرایشی، این نمودار کمک می‌کند مقدار نفوذ کربورایزینگ را سریع ارزیابی کنید.

جدول ۱ – راهنمای انتخاب بار بر اساس ضخامت نمونه و هدف آزمون

مقادیر تقریبی‌اند و باید متناسب با سختی پیش‌بینی‌شده تنظیم شوند.

آموزش سختی سنجی ویکرز

نخستین دغدغه بسیاری از پیمان‌کاران در صنایع غذایی و دارویی «قابلیت اطمینان tتکرار» است؛ نتایج ناپایدار می‌تواند منجر به رد دسته‌جمعی قطعات توسط ممیزهای GMP شود. برای به حداقل رساندن خطای اپراتور و اختلاف بین دستگاه‌ها، به این دستورالعمل توجه کنید:

• کالیبراسیون روزانه با بلوک مرجع: پیش از شروع شیفت، یک تست سریع روی بلوک گواهی‌شده انجام دهید. اگر انحراف بیش از ±۳ HV بود، دستگاه را مجدداً هم‌تراز یا تمیز کنید.

• مقایسه بین دستگاهی: هر سه ماه، یک بلوک مشترک در همه دستگاه‌های سایت تست و انحراف استاندارد محاسبه شود؛ عدد بالاتر از ۵ HV علامت هشدار است.

• مستندسازی شرایط محیطی: دما و رطوبت اتاق آزمایش در صورت بالاتر بودن از ۲۵ ± ۲ °C یا ۵۰ ± ۱۰ %-RH روی نتایج آلیاژهای آلومینیومی انعطاف‌پذیر تأثیر می‌گذارد.

برای اپراتور تازه‌کار خطوط خودروسازی، آموزش باید شامل تمرین عملی روی سه ماده با سختی متفاوت (برنز نرم، فولاد متوسط، سرامیک زیرکونیا) باشد تا تسلط بر تشخیص اثر صحیح را پیدا کند. ملایمت در آموزش—بیان دلایل علمی هر گام به‌جای صرفاً دستورالعمل—باعث پذیرش سریع‌تر و انگیزه بالاتر می‌شود.

خرید دستگاه سختی سنج ویکرز

تصمیم به خرید یا ارتقای دستگاه، توازنی از هزینه، کارایی و قابلیت ردیابی استانداردهاست. مهم‌ترین شاخص‌ها:

قیمت دستگاه سختی سنج ویکرز

بازه قیمت (۲۰۲۵):

• میکروویکرز دستی ساده: ۵٬۰۰۰ تا ۹٬۰۰۰ یورو؛ مناسب کارگاه‌های کوچک تعمیر تجهیز.

• مدل نیمه‌خودکار با دوربین HD: ۱۲٬۰۰۰ تا ۱۸٬۰۰۰ یورو؛ پرمصرف‌ترین رده در واحدهای کنترل کیفیت کارخانه‌های لبنی.

• سیستم تمام‌خودکار CNC برای نقشه کامل سختی: ۲۵٬۰۰۰ تا ۴۵٬۰۰۰ یورو؛ قابلیت بارگذاری ۲۰۰ نمونه در شیفت و خروجی نمودار گرافیکی.
  عوامل اثرگذار شامل برند، گواهی CE/UL، نرم‌افزار سازگار با ERP و لایسنس ماژول تبدیل مقیاس است. هزینه خرابی‌های ناشی از محصول معیوب معمولاً چند برابر تفاوت قیمت اولیه است؛ بنابراین سرمایه‌گذاری روی مدل بالاتر در خطوطِ پرریسک توصیه می‌شود.

مقایسه سختی ویکرز و برینل

در خطوط پرکن استریل، ورق ۱ mm استیل نیازمند روش ویکرز است؛ چون عمق نفوذ برینل می‌تواند تا پشت ورق برسد و ترک میکروسکوپی ایجاد کند. از سوی دیگر، برای چدن ضخیم پایه موتور وانت لجستیک، برینل همچنان اقتصادی‌ترین گزینه است.

کاربرد سختی سنجی ویکرز

• بازرسی حفره قالب‌های تزریق قطعات آرایشی: عمق عملیات حرارتی باید دقیق باشد تا تغییر شکل به صفر میل کند.

• کنترل کیفیت دریچه‌های استنلس استیل در مخازن فرآیند لبنی: سختی بالا نشانه احتمال شکنندگی در تماس حرارتی است.

• بررسی شیب سختی در عملیات نیتراسیون شفت پمپ دارویی: پروفایل سختی تا عمق ۰٫۵ mm باید یکنواخت باشد.

• ارزیابی پوشش DLC روی تیوب واکس آرایشی: میکروویکرز ۱۰ gf امکان تأیید ضخامت ۲ µm را می‌دهد.

استاندارد سختی سنجی ویکرز

• ISO 6507-1: اصول آزمون، تعریف HV.

• ISO 6507-2: روش تأیید و کالیبراسیون دستگاه.

• ISO 6507-3: کالیبراسیون بلوک‌های مرجع.

• ISO 6507-4: راهنمای تبدیل مقیاس (غیراجباری).

• ASTM E92: آزمون سختی ویکرز و نوپ در بارهای کوچک تا متوسط.

• ASTM E384: آزمون میکرو سختی در بارهای بسیار کوچک.

پیروی از آخرین ویرایش این استانداردها، به‌ویژه در سایت‌های چندملیتی، خطر رد نظارت بین‌المللی را به حداقل می‌رساند. هنگام خرید دستگاه، حتماً تاریخ و شماره نسخه استاندارد مرجع در گواهی سازنده درج شده باشد.

سؤالات متداول (FAQ)

۱. تفاوت اصلی ویکرز با برینل و راکول چیست؟
ویکرز از هرم الماسی نوک‌تیز و بار گسترده استفاده می‌کند، بنابراین روی تمام مواد از فولاد نرم تا کاربید تنگستن قابل‌اجراست. راکول سریع‌تر است اما مقیاس‌های متعدد و عمق نفوذ بیشتر دارد؛ برینل ساده است ولی روی قطعات نازک محدودیت دارد.

۲. چه بار و زمان توقفی باید انتخاب شود؟
برای بیشتر فولادهای عملیات حرارتی شده: ۱۰ kgf با زمان ۱۵ ثانیه کافی است. برای پوشش‌های زیر ۱۰ µm، بار ۱۰ gf و زمان ۱۰ ثانیه خطر ترک را کم می‌کند.

۳. حداقل ضخامت نمونه برای تست ویکرز چقدر است؟
ده برابر عمق نفوذ اثر. به‌عنوان مثال، اثر ۲۰ µm باید روی قطعه حداقل ۲۰۰ µm ضخامت قرار گیرد.

۴. چگونه نتایج ویکرز را به راکول یا برینل تبدیل کنیم؟
جداول ISO 6507-4 یا ASTM E140 تخمینی ارائه می‌دهند. توجه کنید تبدیل برای مواد غیرهمگن (چدن، برنز فسفردار) خطای بیشتری دارد.

۵. چه زمانی باید از میکروویکرز استفاده کرد؟
هنگامی ‌که ضخامت قطعه <۱ mm یا قصد اندازه‌گیری شیب سختی لایه سطحی وجود دارد. همچنین برای پوشش‌های تزئینی یا مقاوم به خوردگی زیر ۲۰ µm انتخاب اول است.

۶. آیا سطح سخت‌کاری شده نیاز به لایه‌برداری دارد؟
در آزمون مقطع‌نگاری معمولاً مقطع پولیش شده بررسی می‌شود؛ لایه‌برداری کامل فقط در صورت وجود دسی‌کیل قشر سفید الزامی است.

۷. نحوه اطمینان از صحت کالیبراسیون دستگاه چیست؟
علاوه بر کالیبراسیون سالانه توسط آزمایشگاه ISO 17025، هر شیفت روی بلوک مرجع تست کنید و نتایج را در نرم‌افزار ثبت و پایش آماری کنید.

۸. خطای ناشی از کار سرد چه اثری دارد؟
اعمال بار کم (<۵۰ gf) روی مناطقی با کرنش سرد بالا باعث پراکندگی داده می‌شود. بار بزرگ‌تر یا حذف لایه کارِ سرد از سطح مشکل را حل می‌کند.

۹. آیا می‌توان ویکرز را روی پوشش‌های نازک تست کرد؟
برای پوشش PVD با ضخامت ۲–۵ µm، بله؛ بار ۱–۱۰ gf و بزرگ‌نمایی ×۵۰۰ لازم است. برای لایه‌های زیر ۱ µm، نانوایندنتیشن دقیق‌تر است.

۱۰. چه نرم‌افزارهایی برای تحلیل وجود دارد؟
بیشتر برندها مانند Future-Tech و Clemex بسته اختصاصی با خروجی CSV دارند؛ برای چارت SPC در ERP (SAP, Oracle) افزونه‌های آماده فراهم است.

جمع‌بندی

سختی‌سنجی ویکرز به دلیل دامنه بار گسترده، قابلیت اعمال بر همه مواد رایج خطوط تولید و دقت بالا در قطعات نازک، یکی از ارکان مهندسی کیفیت در صنایع غذایی، آرایشی، لبنی، دارویی و خودروسازی به‌شمار می‌رود. با رعایت آماده‌سازی سطح، انتخاب بار متناسب با ضخامت، کنترل کالیبراسیون منظم و بهره‌گیری از استانداردهای به‌روز، می‌توان نتایجی دقیق، تکرارپذیر و قابل‌مقایسه با سایر مقیاس‌ها به‌دست آورد—نتایجی که نه‌تنها الزامات قانونی بلکه اعتماد مشتریان نهایی را نیز تضمین می‌کند.
